樓主  發表于: 2012-04-05 13:32

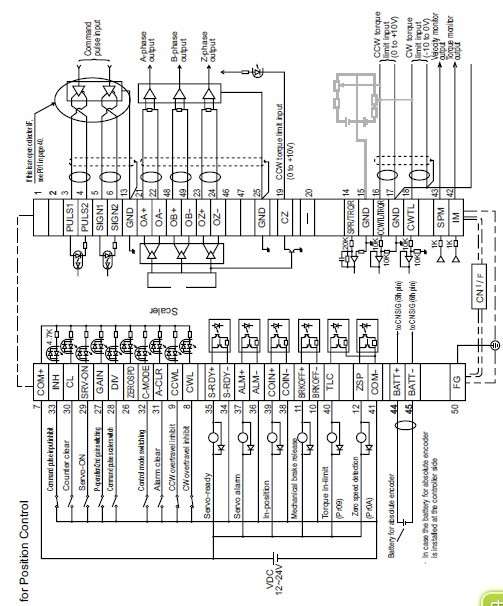

描述：伺服啟動器端口圖
圖片：
請問西門子S7-200PLC控制松下伺服電機，伺服驅動器用的是松下的配套伺服驅動器可以嗎？我選的是西門子的CPU224CN，伺服驅動器是松下的MSDA023A1A。
yjq
級別: 略有小成
精華主題: 0
發帖數量: 63 個
工控威望: 257 點
下載積分: 2445 分
在線時間: 481(小時)
注冊時間: 2008-01-25
最后登錄: 2023-10-29
查看yjq的 主題 / 回貼
1樓  發表于: 2012-04-05 19:35
西門子的CPU224CN晶體管輸出的一般都是正輸出(高電平),而松下的MSDA023A1A伺服驅動器輸入信號是低電平有效.需要電平轉換不是最方便,PLC用繼電器輸出的話,響應時間太長.所以不是最合理.不過動手能力強的話,可以把伺服驅動器改接成高電平有效.
yegenfa
級別: 略有小成
精華主題: 0
發帖數量: 125 個
工控威望: 271 點
下載積分: 344 分
在線時間: 348(小時)
注冊時間: 2009-01-07
最后登錄: 2025-04-09
查看yegenfa的 主題 / 回貼
2樓  發表于: 2012-04-06 11:24
q0.0加電阻接到PULS1入,PULS2出接24V負即可,我做過可以用,換個思路,不要老想用負觸發.
lyj418300
追求進步！提升技能！
級別: 略有小成
精華主題: 0
發帖數量: 56 個
工控威望: 218 點
下載積分: 1226 分
在線時間: 26(小時)
注冊時間: 2008-03-25
最后登錄: 2018-06-13
查看lyj418300的 主題 / 回貼
3樓  發表于: 2012-04-08 09:29
我想把編碼器反饋的信號經過驅動器輸入到PLC內，是不是需要加一個信號轉換裝置，將驅動器輸出的編碼器信號由差分信號轉換成脈沖信號？MSDA023A1A驅動器輸出的編碼器信號是差分信號嗎？
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-05-15
查看雪花飄飄的 主題 / 回貼
4樓  發表于: 2012-04-08 10:11
樓主選用的閉環控制形式，那就要解決驅動器與PLC之間信號問題。
lyj418300
追求進步！提升技能！
級別: 略有小成
精華主題: 0
發帖數量: 56 個
工控威望: 218 點
下載積分: 1226 分
在線時間: 26(小時)
注冊時間: 2008-03-25
最后登錄: 2018-06-13
查看lyj418300的 主題 / 回貼
5樓  發表于: 2012-04-08 10:23
也就是說需要加信號轉換器來接收編碼器的信號到PLC內了？
24k純帥
年紀小、出門少，一碰酒就倒
級別: 論壇先鋒
精華主題: 0
發帖數量: 126 個
工控威望: 1492 點
下載積分: 465 分
在線時間: 71(小時)
注冊時間: 2012-09-18
最后登錄: 2019-04-25
查看24k純帥的 主題 / 回貼
6樓  發表于: 2012-11-03 09:42
引用
引用第2樓yegenfa于2012-04-06 11:24發表的  :
q0.0加電阻接到PULS1入,PULS2出接24V負即可,我做過可以用,換個思路,不要老想用負觸發.

是不是必須加電阻 啊？？加多大的阻值？
正兒八經的~
zhangqing8
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 461 分
在線時間: 73(小時)
注冊時間: 2012-09-10
最后登錄: 2022-05-31
查看zhangqing8的 主題 / 回貼
7樓  發表于: 2012-11-24 12:07
q0.0加多大電阻接到PULS1入,PULS2出接24V負即可。
