各位大俠：

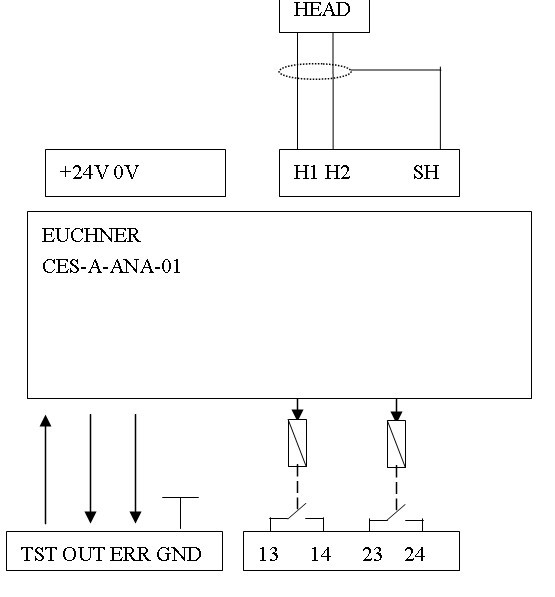

    大家好，附件是安全繼電器（CES-A-ABA-01）上撕下來的接線圖，這個是用在一個安全門上的，H1，H2是接了一個接近開關
小弟沒弄明白，TST，OUT，ERR這三個接線柱的功能，因為我以前也沒接觸過此類繼電器，高手探討下。此繼電器的原理，
使用技巧，謝謝

t 怎么沒有理我��？

大俠們：
    我在網上找到相關的圖片，但是原理現在還沒搞懂

幫你頂了

安全從含義理解。分輸入端。輸出端。輸入是條件。還有一個復位端。輸入端斷開的話，輸出沒有。閉合后，要復位端復位。

昨天處理一個設備故障，門關上后，設備轉到點焊的位置就不動了，換了三個繼電器才是好的：第一個是能啟動設備，但是不能點焊；第二個是不能啟動設備；第三個是新的，用其它型號代替的，裝上就好了。搞了個80分鐘，總以為是電路的問題。

等答復中，高手請賜教。謝謝

H1.H2是設備上的保護開關輸入信號。當設備正常時OUT和14,24點會使設備控制線路繼電器工作。設備可以正常工作。當H1，H2出錯時ERR會給PLC一個信號設備不能使用。處理好H1，H2故障后按復位鍵TST動作設備正常

謝謝樓上的

引用

引用第8樓lsb110322于2012-12-14 21:48發表的  :
H1.H2是設備上的保護開關輸入信號。當設備正常時OUT和14,24點會使設備控制線路繼電器工作。設備可以正常工作。當H1，H2出錯時ERR會給PLC一個信號設備不能使用。處理好H1，H2故障后按復位鍵TST動作設備正常

TST，OUT，ERR都江堰市是PLC與繼電器接的，那13，14，23，24都沒有用的。

13,14,23,24要看控制線路的設計，它的作用和普通接觸器的輔助觸點

7樓正解啊。
