樓主發表于: 2012-02-23 13:39

只看樓主 | 小中大

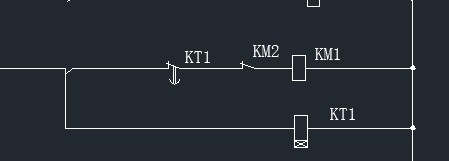

控制要求：一個一拖二的水泵用一個變頻器控制，能５個小時自動切換一臺電機，現在用時間繼電器控制的原理圖如下，看看是否合適，用了一個循環時間繼電器（ＨＨＳ３Ｒ這種型號），和兩個普通的時間繼電器，大家還能想到更好的辦法嗎？　　不用ＰＬＣ的　

附件：

交替電路圖.zip (51 K) 下載次數:340

tom541100

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 491 個
工控威望: 535 點
下載積分: 15291 分
在線時間: 252(小時)
注冊時間: 2007-09-02
最后登錄: 2024-01-08
查看tom541100的主題 / 回貼

1樓發表于: 2012-02-23 16:14

只看該作者 | 小中大

學習學習

中國工控

學習

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 662 點
下載積分: 2137 分
在線時間: 68(小時)
注冊時間: 2007-07-16
最后登錄: 2024-12-18
查看中國工控的主題 / 回貼

2樓發表于: 2012-02-23 21:50

只看該作者 | 小中大

我來看看，我先裝上CAD，好好看看你的圖紙，看完后給你，回復。

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

3樓發表于: 2012-02-23 22:05

只看該作者 | 小中大

使用奧拓尼克斯LE4SA計時器可以選擇兩段計時，何必這么麻煩，臺灣品牌計時器也有二段式計時，不過在沒有的情況下用普通計時器也是可以的。

lizhongxv

摸索者

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 460 點
下載積分: 9689 分
在線時間: 353(小時)
注冊時間: 2009-05-08
最后登錄: 2022-12-24
查看lizhongxv的主題 / 回貼

4樓發表于: 2012-02-23 22:56

只看該作者 | 小中大

樓主的電路圖好像梯形圖，樓上老兄：德力西JSS48A時間繼電器有你的功能，不過千萬不要忘記變頻器的作用。

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

5樓發表于: 2012-02-23 23:16

只看該作者 | 小中大

[quote]引用第5樓lizhongxv于2012-02-23 22:56發表的 :
樓主的電路圖好像梯形圖，樓上老兄：德力西JSS48A時間繼電器有你的功能，不過千萬不要忘記變頻器的作用。
呵呵我還是第一次聽說，不過我天天接觸JSS48A計時器，我怎么沒有發現，只是看到兩對普通延時常閉/常開，或者是一對常開/常閉加一對中間繼電器觸點。樓上的JSS48A可能是比較高的版本吧
