樓主發表于: 2013-06-19 00:01

只看樓主 | 小中大

圖片：

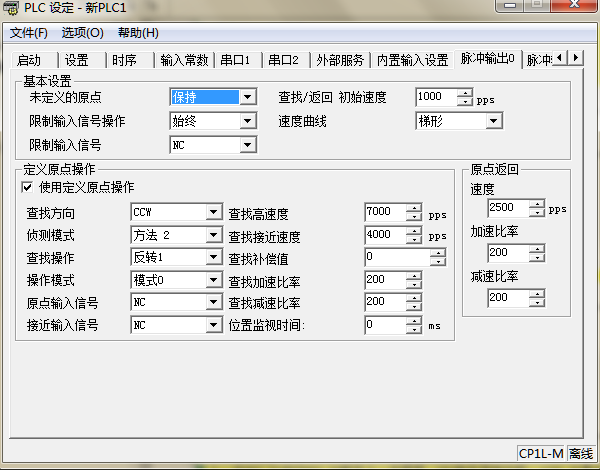

如題：請高手解答。參數設置如圖

附件：

兩軸自動程序2013 6 17.rar (6 K) 下載次數:103
網站提示: 請不要用迅雷下載附件，容易出錯

附件：

直線滑臺運動控制2013 6 17.rar (12 K) 下載次數:95
網站提示: 請不要用迅雷下載附件，容易出錯

用你希望別人對待你的方式去對待別人.

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3461 個
工控威望: 21000 點
下載積分: 35595 分
在線時間: 1814(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-02
查看tkggtdkjpl的主題 / 回貼

1樓發表于: 2013-06-19 10:17

只看該作者 | 小中大

兩軸自動程序中回原點方式是CCW/CW雙脈沖方式
我想問一下你的100.00 100.01 100.02 100.03 PLC的輸出指示燈亮嗎,看你程序設置沒有問題,如果PLC100.00燈亮的話就是接線的問題了!
懷疑是伺服接線的問題,伺服用CW/CCW和用脈沖和方向接線方式不一樣的,

自動化單機，生產線，項目編程調試！

詩人的眼淚

得意時，朋友認識了你。落難時，你認識了朋友。人生為棋，我愿

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 486 個
工控威望: 7650 點
下載積分: 23717 分
在線時間: 609(小時)
注冊時間: 2011-01-13
最后登錄: 2024-03-29
查看詩人的眼淚的主題 / 回貼

2樓發表于: 2013-06-19 12:37

只看該作者 | 小中大

我用的是步進驅動器，接線是沒問題的。因為我用別的程序試過。電機會動的。我想是程序的問題，但是我找不到原因，請高手幫忙

[ 此帖被詩人的眼淚在2013-06-19 12:42重新編輯 ]

用你希望別人對待你的方式去對待別人.

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

3樓發表于: 2013-06-19 13:55

只看該作者 | 小中大

你把ORG前面的那個W60.00常閉去掉試試

327204238

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 158 點
下載積分: 484 分
在線時間: 5(小時)
注冊時間: 2011-03-07
最后登錄: 2017-06-09
查看327204238的主題 / 回貼

4樓發表于: 2013-06-19 14:32

只看該作者 | 小中大

PLC脈沖輸出SPED指令錯誤，脈沖輸出的方式不對，是#10而不是#100 #10是采用的是CW/CCW方式，接線是輸出0時應該接100.00與100.01，而#100時接線應該是100.00 與100.02 ,還有71步外應該是D1002 而不是#D1002,還有你用步進電機的話,不知道是不是支持用CW/CCW輸出,一般來說,控制步進是用脈沖+方向,

[ 此帖被327204238在2013-06-19 14:38重新編輯 ]
