樓主發表于: 2014-03-21 08:48

只看樓主 | 小中大

揭開神秘的工控面紗
QQ:2631001081
Emal:[email protected]

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1558 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-04-26
查看dmh的主題 / 回貼

1樓發表于: 2014-03-21 08:54

只看該作者 | 小中大

很多大電機的啟動就是使用星三角降壓啟動。防止缺相不太清楚。

不斷向前

znz43

工控職業已成回憶只因愛好�；丶覉@ 樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2563(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-14
查看znz43的主題 / 回貼

2樓發表于: 2014-03-21 10:06

只看該作者 | 小中大

星三角啟動就是為了降低啟動電流，至于防止缺相可能是指上面的熱繼電器，在缺相時沒斷的相電流會增加，過流就跳閘了。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8295 個
工控威望: 10429 點
下載積分: 21215 分
在線時間: 3089(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-14
查看guochunyi的主題 / 回貼

3樓發表于: 2014-03-21 12:58

只看該作者 | 小中大

降壓啟動里面，星/三角方式是常用的方式之一，最主要是價格便宜。原來的單純接觸器控制的還有延邊三角形這種方式，不過這種繞組接法的電機已經淘汰了。

至于缺相保護，從圖上看是考的熱繼電器或者過電流保護裝置。如果保護值設定正確，確實可以起到缺相或者過載的保護功能的。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2860 個
工控威望: 3632 點
下載積分: 3548 分
在線時間: 3821(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-14
查看tingfenghu的主題 / 回貼

4樓發表于: 2014-03-21 19:34

只看該作者 | 小中大

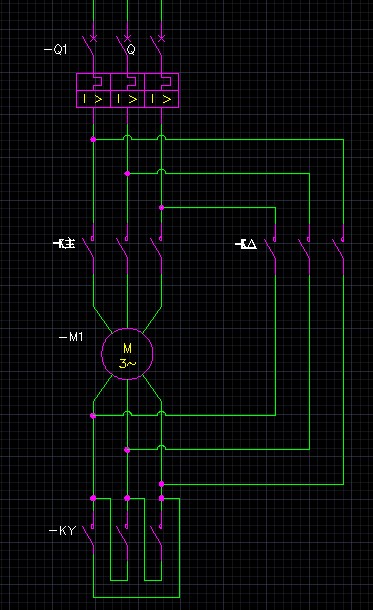

圖片：

樓主這個電路圖,我不知道是你自己畫的,還是網上下載,一般來說中間那根線這樣畫是錯的.

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

天使之心

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 189 個
工控威望: 322 點
下載積分: 4219 分
在線時間: 141(小時)
注冊時間: 2009-02-08
最后登錄: 2025-04-23
查看天使之心的主題 / 回貼

5樓發表于: 2014-03-22 16:28

只看該作者 | 小中大

這個電路這樣畫或者這樣接線防缺相指的是電動機星形連接的時候，一般的星形連接的不是這樣，而是將三個觸頭的一端統一連接起來、觸頭的另一端接電機繞組。
按照樓主發的圖連接后，星形連接時，KY接觸器的三個觸頭中有任意一個觸頭接觸不良都不會造成缺相。

秋天的落葉

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 151 點
下載積分: 3275 分
在線時間: 39(小時)
注冊時間: 2013-11-05
最后登錄: 2024-01-07
查看秋天的落葉的主題 / 回貼

6樓發表于: 2014-03-22 16:58

只看該作者 | 小中大

引用
引用第5樓天使之心于2014-03-22 16:28發表的 :
這個電路這樣畫或者這樣接線防缺相指的是電動機星形連接的時候，一般的星形連接的不是這樣，而是將三個觸頭的一端統一連接起來、觸頭的另一端接電機繞組。
按照樓主發的圖連接后，星形連接時，KY接觸器的三個觸頭中有任意一個觸頭接觸不良都不會造成缺相。

是的，學習了。運轉時接觸器出線端子上有電，要注意啦。

[ 此帖被秋天的落葉在2014-03-22 17:10重新編輯 ]
