樓主發表于: 2014-03-27 14:03

只看樓主 | 小中大

1

要求：x0啟動后，y0先動2秒，然后y1動1S，循環5次。Y1與Y2同時停止。

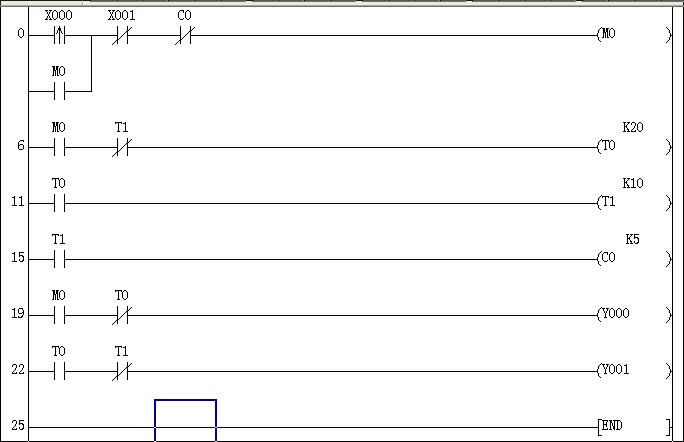

我寫的梯形圖如上圖，調試時，到C0到5時，Y1與Y2停下來后，重新啟動x0就不能重新啟動循環了，得斷電才行，請問要用什么條件來使CO rst?

dusiyong168

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 253 個
工控威望: 412 點
下載積分: 13811 分
在線時間: 261(小時)
注冊時間: 2010-08-16
最后登錄: 2025-07-11
查看dusiyong168的主題 / 回貼

1樓發表于: 2014-03-27 15:15

只看該作者 | 小中大

我覺得可以用M0的下降沿試試

理論初學者

有需要才有進步，俺不管啥都會滿足你！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 292 個
工控威望: 767 點
下載積分: 7434 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的主題 / 回貼

2樓發表于: 2014-03-27 16:46

只看該作者 | 小中大

你1次循環做完計數器又不會回0，會動就見鬼了。

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1299 個
工控威望: 6130 點
下載積分: 55846 分
在線時間: 1137(小時)
注冊時間: 2012-04-24
最后登錄: 2025-07-11
查看john42tw的主題 / 回貼

3樓發表于: 2014-03-27 17:02

只看該作者 | 小中大

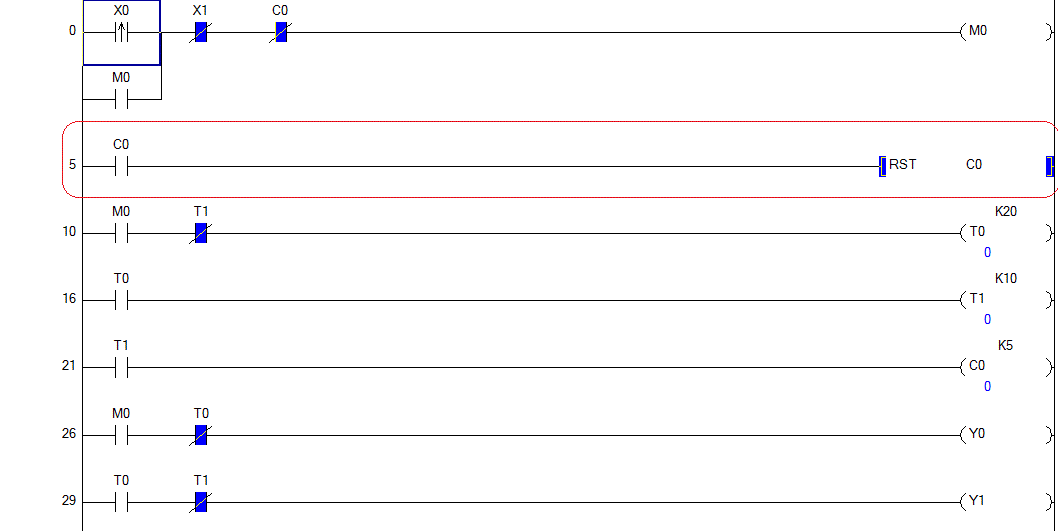

圖片：

C0
---||--------------[RST C0]

subacnhen

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 128 點
下載積分: 992 分
在線時間: 4(小時)
注冊時間: 2014-03-20
最后登錄: 2014-12-13
查看subacnhen的主題 / 回貼

4樓發表于: 2014-03-27 17:43

只看該作者 | 小中大

我是新手，羅輯性很差，非常感謝大家的解答，

subacnhen

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 128 點
下載積分: 992 分
在線時間: 4(小時)
注冊時間: 2014-03-20
最后登錄: 2014-12-13
查看subacnhen的主題 / 回貼

5樓發表于: 2014-03-27 18:23

只看該作者 | 小中大

非常感謝！！！
我試了下樓上各條件，M0的下降沿最好。
用X0的話，如里Y1與Y2運行兩次了。再次按x0，c0是復位了，但Y1與Y2還會繼續運轉5次。
用C0自身來復位的話，按下停止X1，c0不會復位，然后再次啟動X0，Y1與Y2只運轉(5-c0)次。

lixiangyang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 145 個
工控威望: 277 點
下載積分: 5085 分
在線時間: 102(小時)
注冊時間: 2013-09-24
最后登錄: 2021-12-21
查看lixiangyang的主題 / 回貼

6樓發表于: 2014-03-27 21:43

只看該作者 | 小中大

用M0 的下降沿和CO并聯復位比較好。

[ 此帖被lixiangyang在2014-03-28 22:09重新編輯 ]
