工控人家園 綜合討論 求助松下A5的零點信號沒有輸出是什么原點

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 676 個
工控威望: 6011 點
下載積分: 3757 分
在線時間: 578(小時)
注冊時間: 2011-03-09
最后登錄: 2025-07-14
查看huiming的主題 / 回貼

樓主發表于: 2014-08-05 19:41

只看樓主 | 小中大

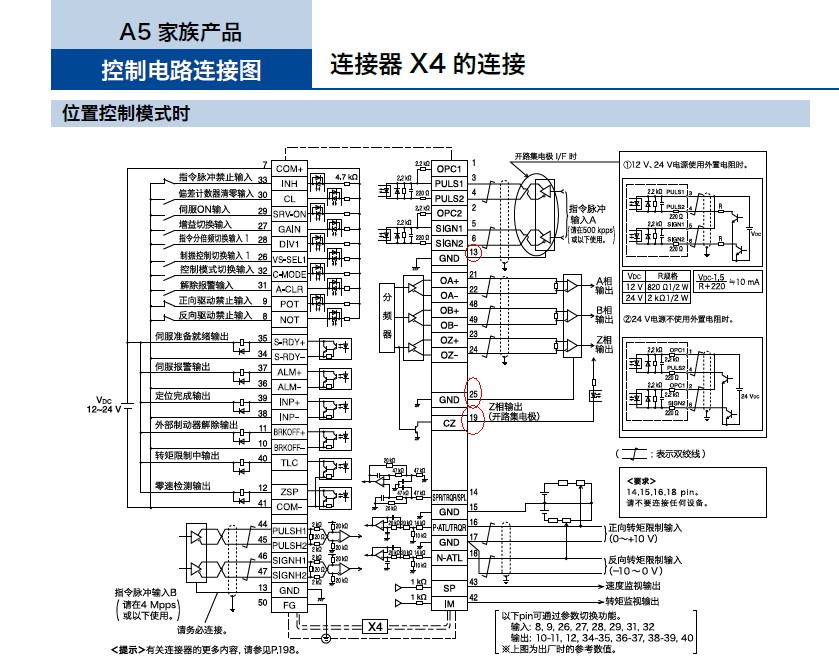

圖片：

PLC是FX3U ，如圖， 19腳接到PLC 的X3。13和25接電源24負及PLC的輸入COM 。用慢慢轉動電機軸 PLC的指示燈X3有閃爍一下就沒了。在程序里面接收不到、

士林變頻器代理 18312516885

abcde12345

abcde12345

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 220 個
工控威望: 1267 點
下載積分: 11147 分
在線時間: 318(小時)
注冊時間: 2012-10-09
最后登錄: 2025-07-15
查看abcde12345的主題 / 回貼

1樓發表于: 2014-08-05 23:52

只看該作者 | 小中大

閃了一下不就是輸出啊

木木2012

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 293 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2025-03-14
查看木木2012的主題 / 回貼

2樓發表于: 2014-08-06 08:06

只看該作者 | 小中大

接線是不是有點問題？25腳應該接0V吧

kaiyuan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 158 點
下載積分: 716 分
在線時間: 37(小時)
注冊時間: 2014-05-05
最后登錄: 2014-08-11
查看kaiyuan的主題 / 回貼

3樓發表于: 2014-08-06 08:09

只看該作者 | 小中大

是不是要用PLC的高速計數器對應的輸入點呢？

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1033(小時)
注冊時間: 2010-04-16
最后登錄: 2025-06-16
查看358273433的主題 / 回貼

4樓發表于: 2014-08-06 08:43

只看該作者 | 小中大

因?yàn)镃Z信號寬度很窄，要用脈沖捕捉功能，你接的是X3，對應的是M8173。再就是要確認一下S/S接＋24V沒有。

deeply

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 298 點
下載積分: 3070 分
在線時間: 159(小時)
注冊時間: 2011-09-02
最后登錄: 2025-06-08
查看deeply的主題 / 回貼

5樓發表于: 2014-08-06 08:45

只看該作者 | 小中大

可以開外部中斷接收這個信號，或者找到硬件原點后速度非常慢去找z軸脈沖也是可以的
