工控人家園 綜合討論 歐姆龍CQM1H與電腦連接用什么線

hjd105

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 292 個
工控威望: 456 點
下載積分: 1483 分
在線時間: 238(小時)
注冊時間: 2007-09-21
最后登錄: 2024-05-01
查看hjd105的主題 / 回貼

樓主發表于: 2008-09-17 19:37

只看樓主 | 小中大

我的電腦沒有串口，現在想用USB口連歐姆龍CQM1H的PLC，不知買哪種型號的線？USB-CIF02可用嗎？盼復！

yanghua888

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 207 個
工控威望: 335 點
下載積分: 2362 分
在線時間: 126(小時)
注冊時間: 2008-07-15
最后登錄: 2025-08-28
查看yanghua888的主題 / 回貼

1樓發表于: 2008-09-18 21:17

只看該作者 | 小中大

看CQM1H的CPU是多少?CPU11只有外設口.CPU21有串口和外設口.USB-CIF02要加一個CW114才能連外設口.串口線可以自制.. 不過你PC沒有串口,就不貼圖了.

學習是快樂的．

wanghuhong

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1560 個
工控威望: 10502 點
下載積分: 13732 分
在線時間: 946(小時)
注冊時間: 2006-12-31
最后登錄: 2025-08-31
查看wanghuhong的主題 / 回貼

2樓發表于: 2008-09-18 21:20

只看該作者 | 小中大

貼個圖吧！我的PC帶串口的。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8312 個
工控威望: 10446 點
下載積分: 21255 分
在線時間: 3124(小時)
注冊時間: 2007-03-01
最后登錄: 2025-09-02
查看guochunyi的主題 / 回貼

3樓發表于: 2008-09-20 09:05

只看該作者 | 小中大

如果筆記本有串口，要用CS1W----CN226 或者是 CS1W----CN626，或者是CQM1----CIF02+CS1W----CN114這根線。
如果沒有COM口，可以用USB----CIF02+CS1W---CN114這跟編程線。

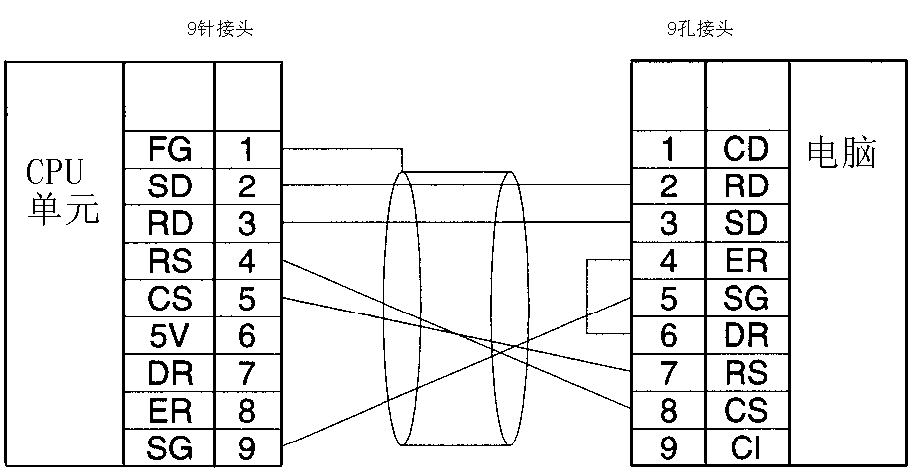

如果是CQM1H CPU 21及以上的CPU，可不用外設編程口，直接用下面的RS232上位機接口就可以編程或監控等操作。這根弦自己做就行了，是普通的RS232通訊線。
