樓主發表于: 2016-12-02 09:48

只看樓主 | 小中大

各位大神，初學者這廂有禮了。使用FX2N-16MT的PLC連接一個步進電機控制器再去控制一個步進電機。求教接線問題。電機上的線本來就插好的，關鍵是控制器和PLC的接線。指導CLK是脈沖信號，這個接PLC的Y0口嗎？DIR方向口接Y2或者別的嗎？FREE空著不接嗎？+5V接外接電源，板子供電接12-24V？哪負極怎么接？PLC的COM怎么接？PLC的輸出電源怎么接？請教了？

hmilydyk

自動化設計改造是我的職業也是我的愛好

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的主題 / 回貼

1樓發表于: 2016-12-02 10:03

只看該作者 | 小中大

脈沖信號接 Y口
DIR方向也是接Y 口

以上具體接Y？是看自己程序定義

FREE接或者不接看你用法，是電機要不要停車鎖住

其他控制器上電源部分，自己看對應控制起的說明書即可

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2276 個
工控威望: 2511 點
下載積分: 11731 分
在線時間: 918(小時)
注冊時間: 2008-11-12
最后登錄: 2025-05-14
查看泰山之石的主題 / 回貼

2樓發表于: 2016-12-02 11:28

只看該作者 | 小中大

FX2N沒有脈沖輸出，不能控制步進電機

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2860 個
工控威望: 3632 點
下載積分: 3548 分
在線時間: 3821(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-14
查看tingfenghu的主題 / 回貼

3樓發表于: 2016-12-02 12:11

只看該作者 | 小中大

FX2N只有10KHz脈沖,大部分定位指令都不支持.

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

學童66

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 480 分
在線時間: 2(小時)
注冊時間: 2016-11-15
最后登錄: 2021-04-27
查看學童66的主題 / 回貼

4樓發表于: 2016-12-04 11:57

只看該作者 | 小中大

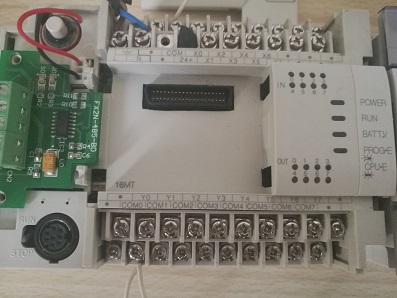

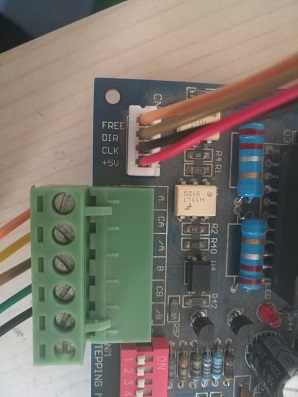

圖片：

請教1樓具體接線問題，脈沖口Y0，控制口Y2
