工控人家園 綜合討論 三菱FX系列PLC SFC語言的梯形圖

百度

蘇州硫化機油壓機維修

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 188 個
工控威望: 336 點
下載積分: 1462 分
在線時間: 382(小時)
注冊時間: 2007-11-30
最后登錄: 2025-06-18
查看百度的主題 / 回貼

樓主發表于: 2017-12-19 20:47

只看樓主 | 小中大

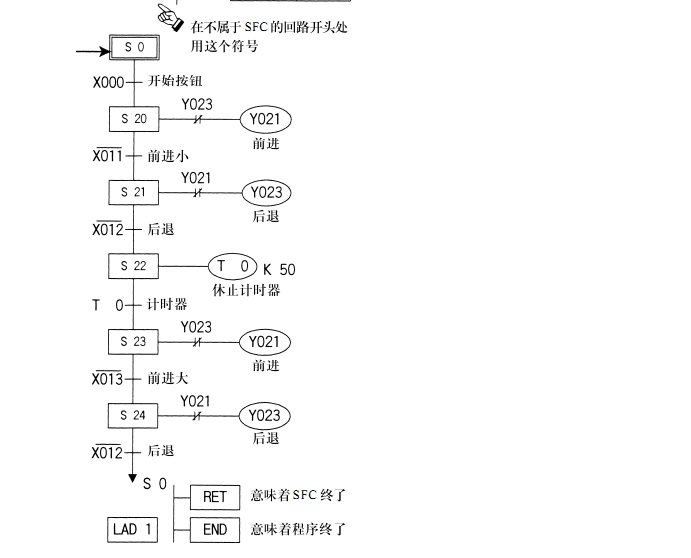

請教下大家，我從PLC上傳的程序是SFC語言寫的。但是軟件顯示的是梯形圖的。我該如何把他轉換成SFC圖形的。如附圖。

SFC的程序用梯形圖監控的好費勁。不知道大家有沒有好的辦法。

ericzr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 253 點
下載積分: 904 分
在線時間: 7(小時)
注冊時間: 2017-12-04
最后登錄: 2018-02-05
查看ericzr的主題 / 回貼

1樓發表于: 2017-12-19 20:55

只看該作者 | 小中大

應該可以變換的吧，你看看顯示菜單里有沒有轉換選項。
我也比較喜歡SFC，但一般我是用梯形圖寫出來，不用你這種形式，主要習慣了。

wushuxin

交流是獲取經驗的途徑，經驗總結是人生財富的累加

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 258 個
工控威望: 2856 點
下載積分: 27132 分
在線時間: 752(小時)
注冊時間: 2007-10-13
最后登錄: 2025-06-18
查看wushuxin的主題 / 回貼

2樓發表于: 2017-12-19 21:12

只看該作者 | 小中大

你要新建SFC工程再讀出就行了

朱龍輝1993

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 113 點
下載積分: 3990 分
在線時間: 36(小時)
注冊時間: 2017-02-17
最后登錄: 2022-11-04
查看朱龍輝1993的主題 / 回貼

3樓發表于: 2017-12-20 14:12

只看該作者 | 小中大

點擊工程-工程類型更改

younxy

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 99 點
下載積分: 672 分
在線時間: 1(小時)
注冊時間: 2017-12-25
最后登錄: 2017-12-27
查看younxy的主題 / 回貼

4樓發表于: 2017-12-25 14:33

只看該作者 | 小中大

樓上的方法正確

百度

蘇州硫化機油壓機維修

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 188 個
工控威望: 336 點
下載積分: 1462 分
在線時間: 382(小時)
注冊時間: 2007-11-30
最后登錄: 2025-06-18
查看百度的主題 / 回貼

5樓發表于: 2017-12-26 20:27

只看該作者 | 小中大

樓上的方法我都試過了，

3樓方法點擊工程-工程類型更改 2樓方法你要新建SFC工程再讀出就行了

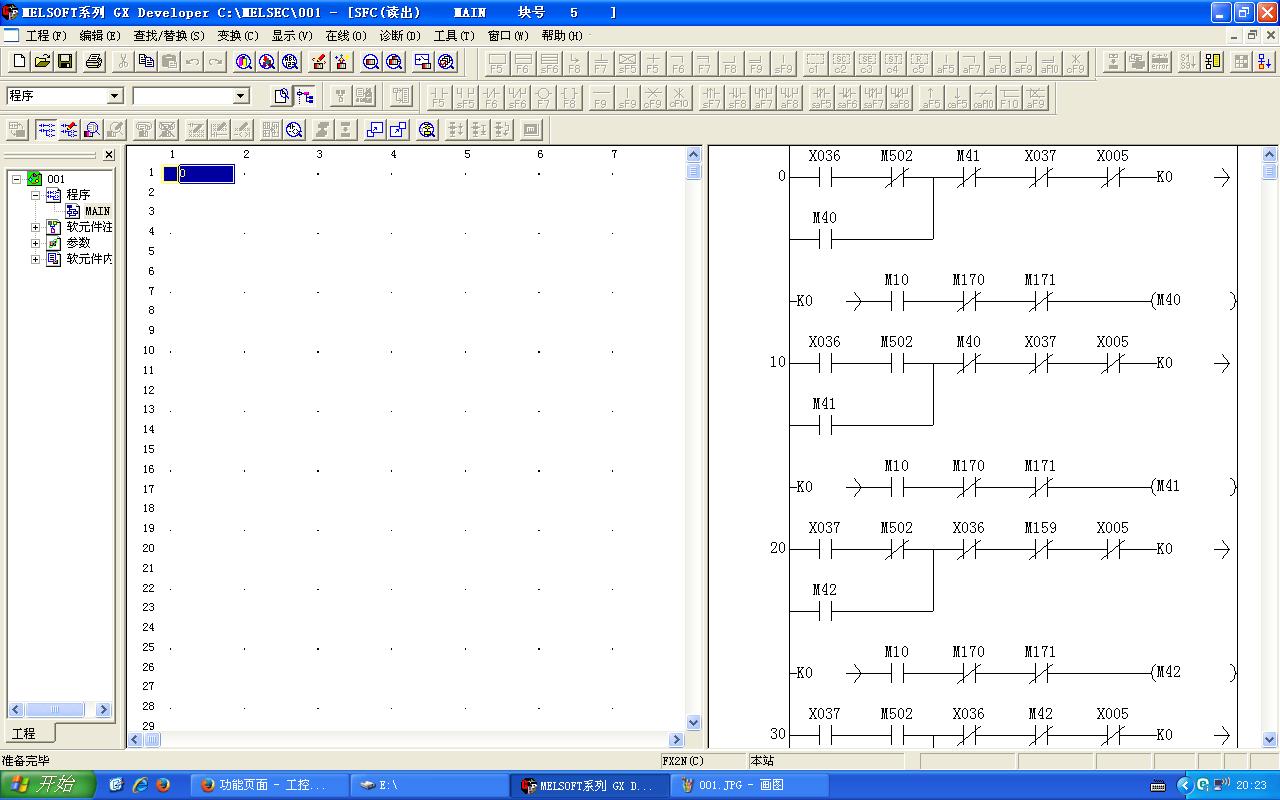

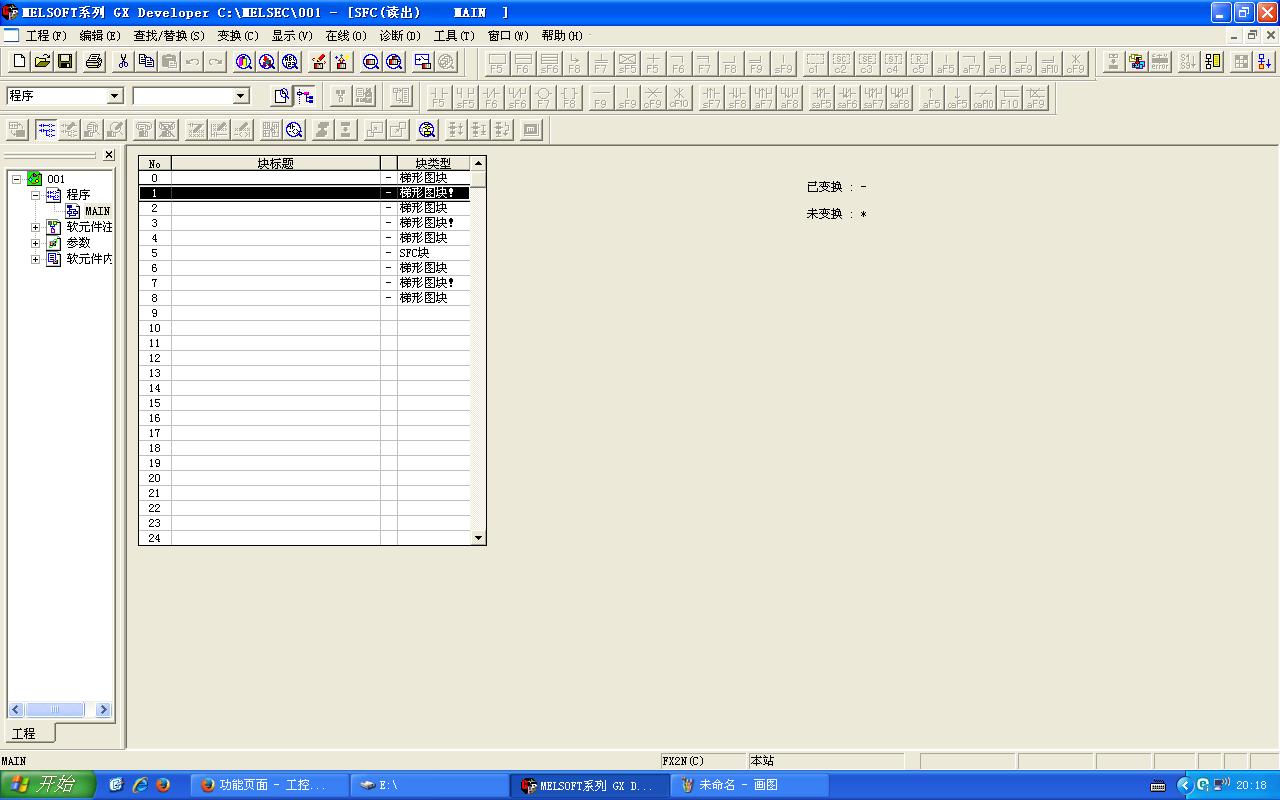

出現的以下畫面。是我操作不對。還是看不到SFC流程圖。
