如圖所示，是個新人

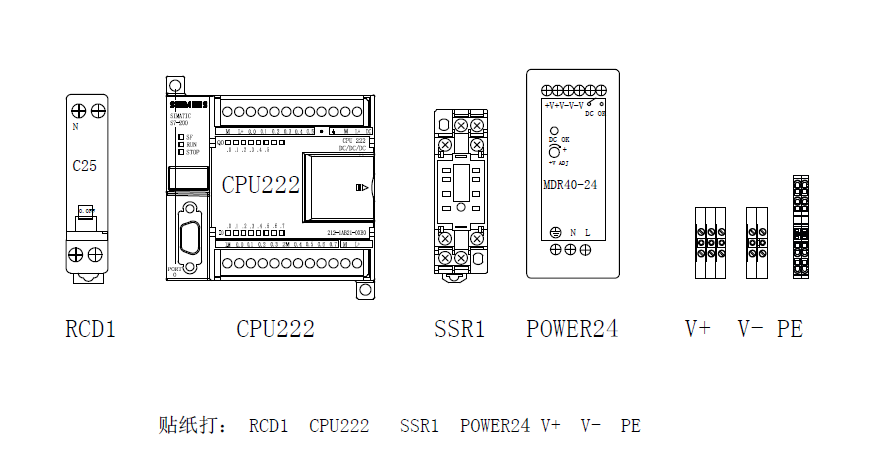

求大佬指點一下，e-plan如何布局2D圖，如圖，我用cad布局圖，如何用e-plan布局。
里面這些元件如何添加進去，舉個例子，一個開關電源，那如何導入進去呢，或者自己畫一個呢

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

湛藍小爾

工控交流 Q703935819

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2025-05-26
查看湛藍小爾的主題 / 回貼

1樓發表于: 2018-03-07 14:40

只看該作者 | 小中大

回頭一看，差點以為帖子被刪了。
被覆蓋了。
人工置頂

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

ruantao

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 52 點
下載積分: 1141 分
在線時間: 2(小時)
注冊時間: 2018-02-27
最后登錄: 2021-08-13
查看ruantao的主題 / 回貼

2樓發表于: 2018-03-07 17:28

只看該作者 | 小中大

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3833(小時)
注冊時間: 2007-11-04
最后登錄: 2025-09-06
查看tingfenghu的主題 / 回貼

3樓發表于: 2018-03-07 20:59

只看該作者 | 小中大

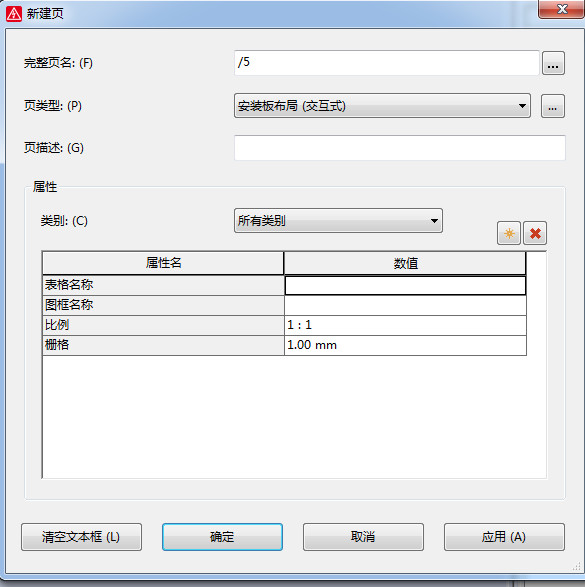

在eplan,在項目里面新建安裝板布局就可以，然后放置安裝板，也就是電箱背板，在背板上放置線槽，元件2D圖，
導入是在建立部件是設置的，在畫圖時放置即可。

在學習時使用自帶部件庫，上面的信息比較全，連鉆孔信息都有，可以輸出鉆孔坐標。
