樓主發表于: 2019-02-15 14:55

只看樓主 | 小中大

圖片：

如圖，參數設置，接線是沒有問題的，就是幾秒鐘彈出PLC未連接（變頻器部分已經刪除），所有的都檢查了，就是找不到原因，求大神們幫幫忙

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4748 個
工控威望: 8158 點
下載積分: 17661 分
在線時間: 3307(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-17
查看夢雨天涯的主題 / 回貼

1樓發表于: 2019-02-15 14:57

只看該作者 | 小中大

附上威倫官網的例子

附件：

新建文件夾.zip (1548 K) 下載次數:149
網站提示: 請不要用迅雷下載附件，容易出錯

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4748 個
工控威望: 8158 點
下載積分: 17661 分
在線時間: 3307(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-17
查看夢雨天涯的主題 / 回貼

2樓發表于: 2019-02-15 15:01

只看該作者 | 小中大

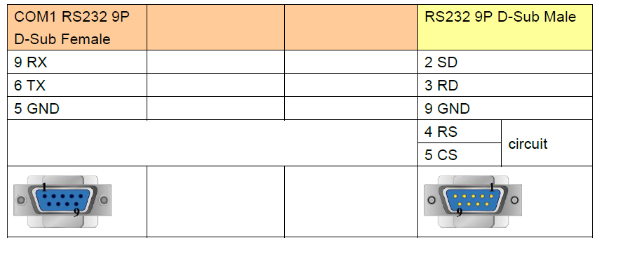

接線圖

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4748 個
工控威望: 8158 點
下載積分: 17661 分
在線時間: 3307(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-17
查看夢雨天涯的主題 / 回貼

3樓發表于: 2019-02-15 15:03

只看該作者 | 小中大

引用
引用第2樓夢雨天涯于2019-02-15 15:01發表的 :
接線圖

HMI邊2-PLC3,HMI3-PLC2,HMI5-PLC9，PLC4,5短接。

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

ljqweasd

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 819 分
在線時間: 28(小時)
注冊時間: 2018-06-03
最后登錄: 2025-06-16
查看ljqweasd的主題 / 回貼

4樓發表于: 2019-02-16 09:31

只看該作者 | 小中大

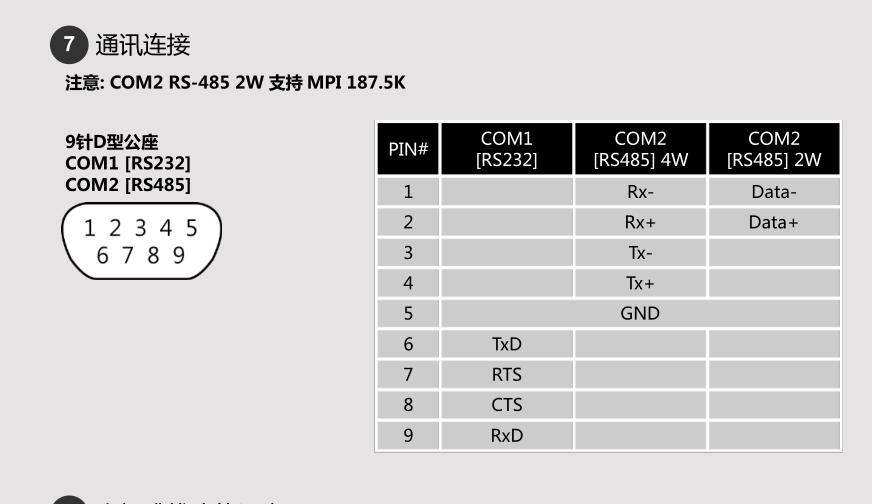

圖片：

6071好像只有公接頭

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4748 個
工控威望: 8158 點
下載積分: 17661 分
在線時間: 3307(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-17
查看夢雨天涯的主題 / 回貼

5樓發表于: 2019-02-18 09:12

只看該作者 | 小中大

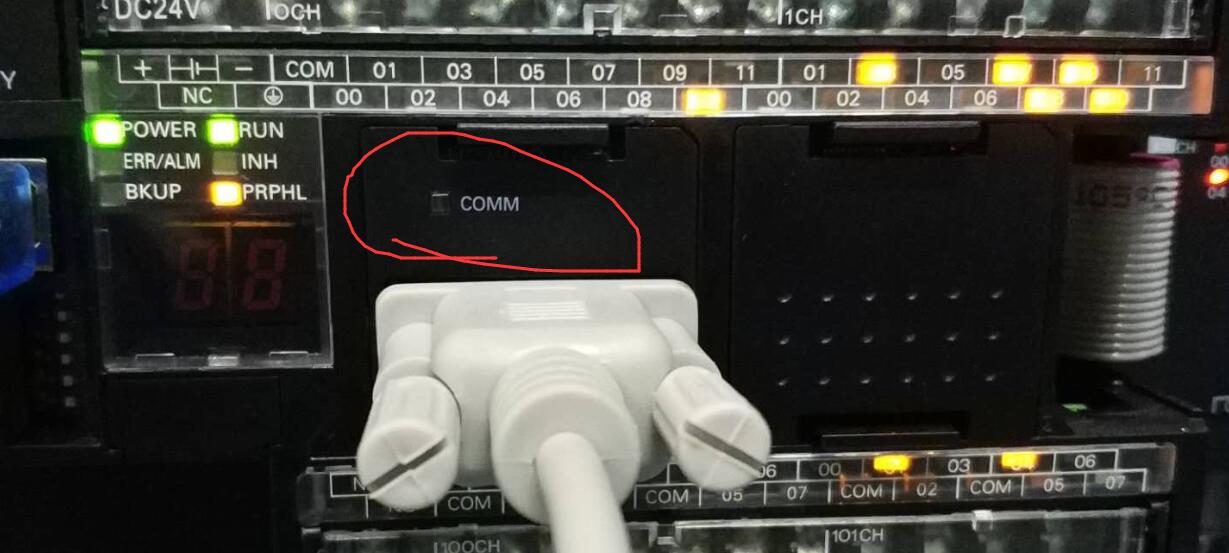

圖片：

引用
引用第4樓ljqweasd于2019-02-16 09:31發表的 :
6071好像只有公接頭

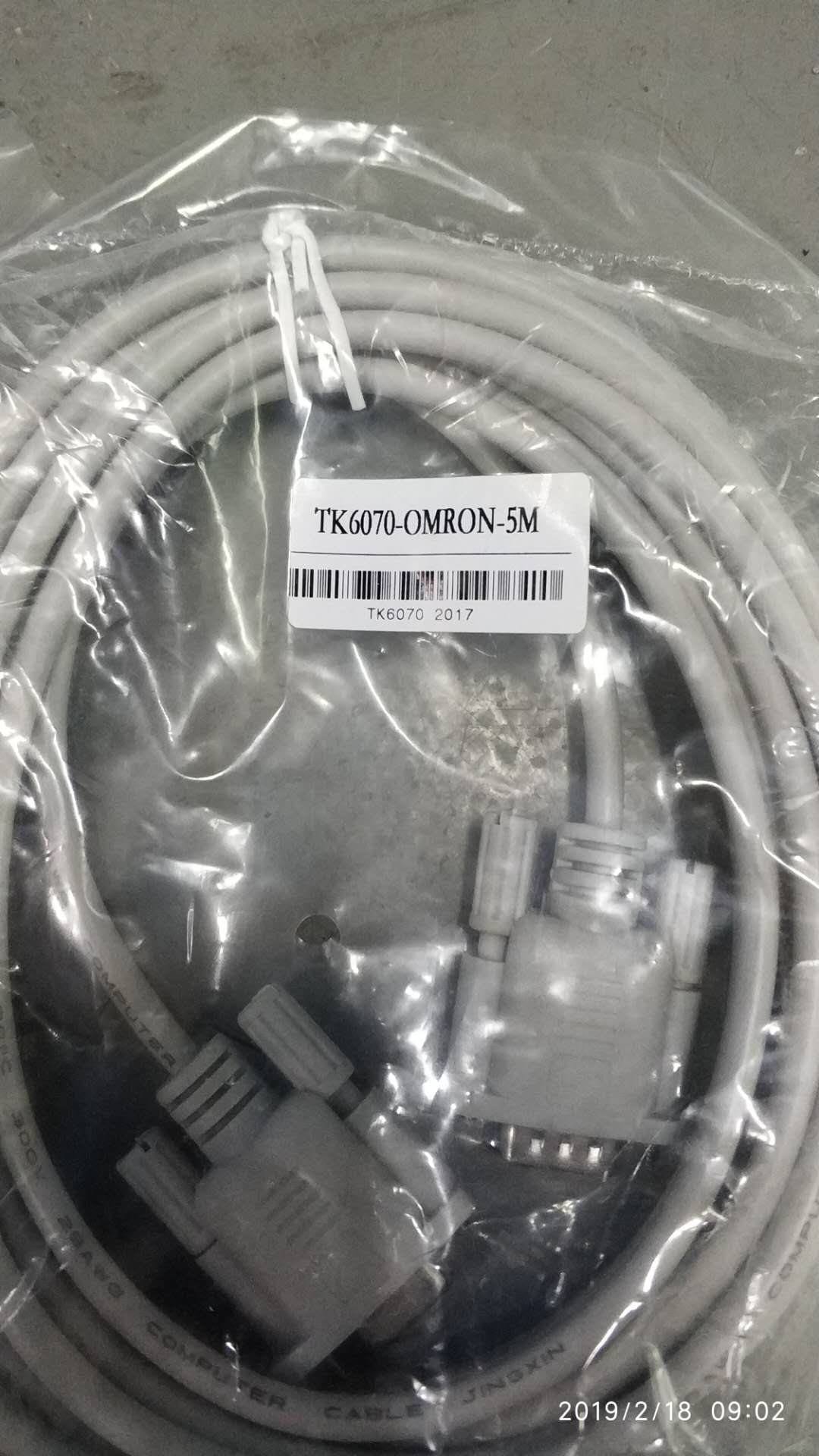

線是原裝的，錯誤燈沒亮，運行燈亮，COM1燈亮，就是通訊的時候時不時閃爍一下
問題就是幾秒鐘彈出一次 “PLC未連接”

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4748 個
工控威望: 8158 點
下載積分: 17661 分
在線時間: 3307(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-17
查看夢雨天涯的主題 / 回貼

6樓發表于: 2019-02-18 09:13

只看該作者 | 小中大

圖片：

引用
引用第2樓夢雨天涯于2019-02-15 15:01發表的 :
接線圖

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1955 個
工控威望: 2217 點
下載積分: 2953 分
在線時間: 2352(小時)
注冊時間: 2009-08-21
最后登錄: 2025-06-17
查看eledesigner的主題 / 回貼

7樓發表于: 2019-02-18 10:01

只看該作者 | 小中大

線量一下，6070和6071的管腳定義是不是一樣啊

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4748 個
工控威望: 8158 點
下載積分: 17661 分
在線時間: 3307(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-17
查看夢雨天涯的主題 / 回貼

8樓發表于: 2019-02-18 10:46

只看該作者 | 小中大

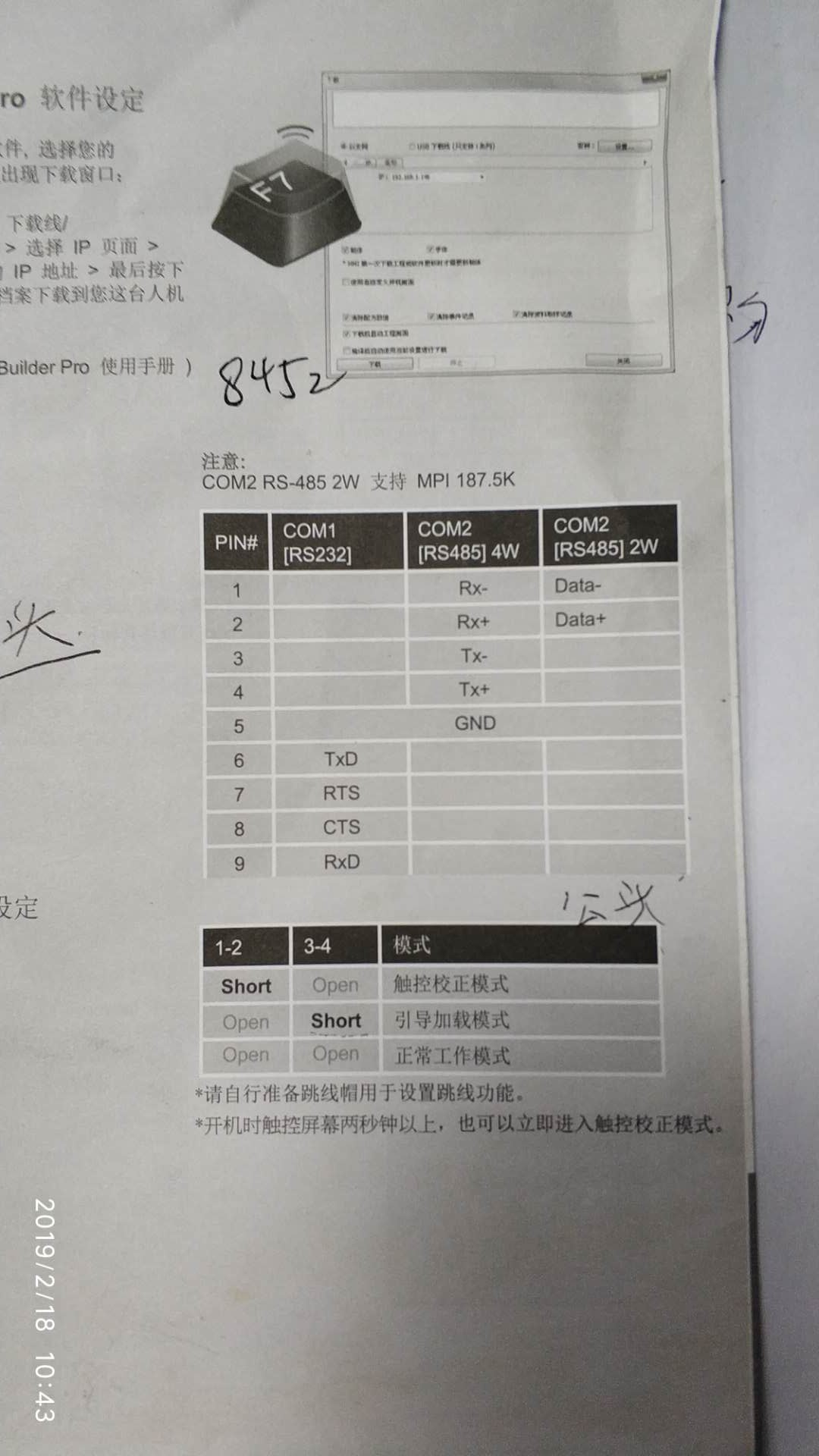

圖片：

引用
引用第7樓eledesigner于2019-02-18 10:01發表的 :
線量一下，6070和6071的管腳定義是不是一樣啊

一樣的

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4748 個
工控威望: 8158 點
下載積分: 17661 分
在線時間: 3307(小時)
注冊時間: 2016-10-31
最后登錄: 2025-06-17
查看夢雨天涯的主題 / 回貼

9樓發表于: 2019-02-18 10:51

只看該作者 | 小中大

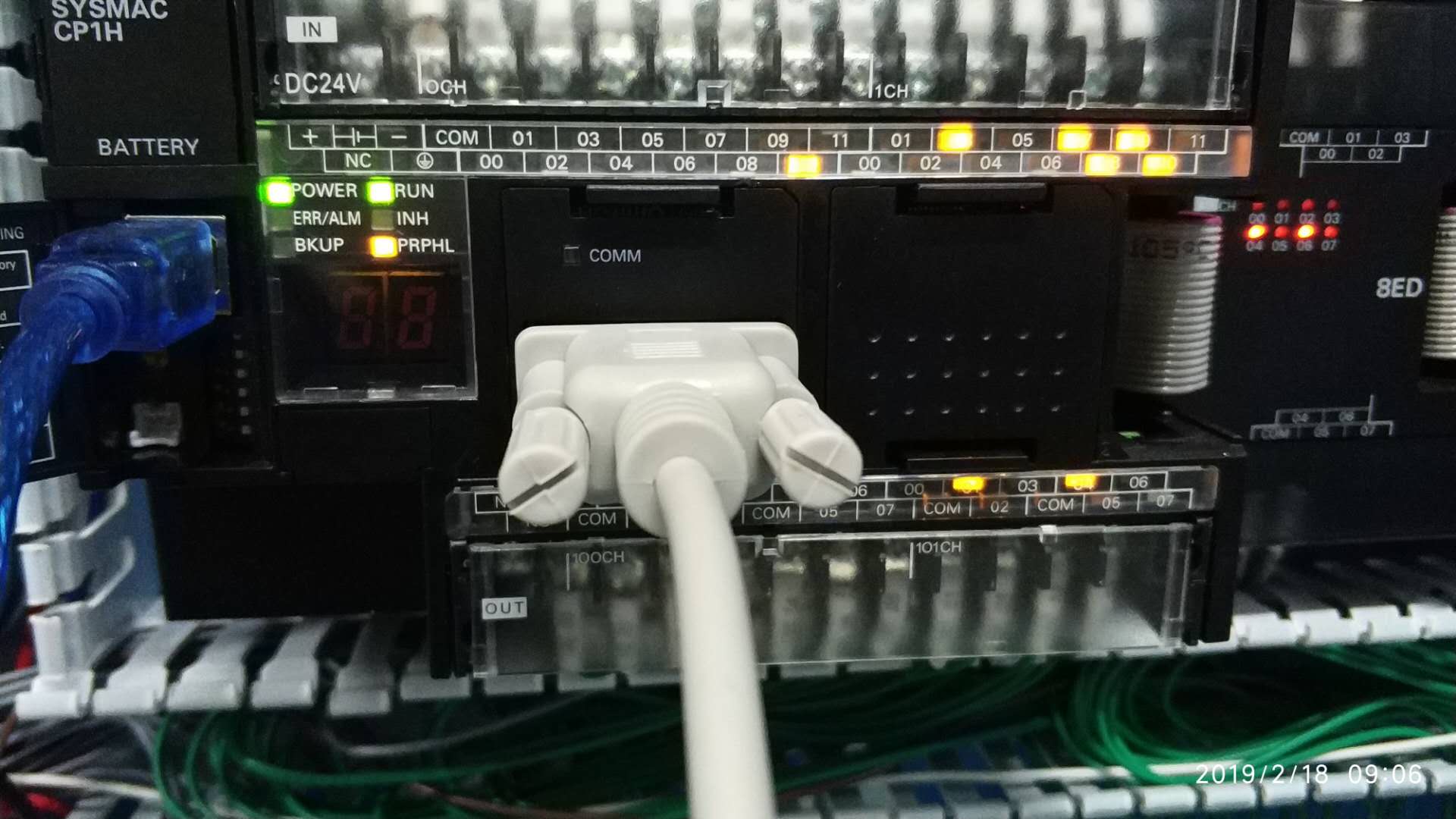

圖片：

COM 燈隔2秒不停地閃爍，然后休眠，就這樣不停的循環，，不知道怎么了

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

ljqweasd

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 819 分
在線時間: 28(小時)
注冊時間: 2018-06-03
最后登錄: 2025-06-16
查看ljqweasd的主題 / 回貼

10樓發表于: 2019-02-18 13:08

只看該作者 | 小中大

這種情況要么CP1H的232擴展板有問題要么你買的這根原裝線有問題，萬用表量一量

lkjhg123987

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 140 個
工控威望: 2169 點
下載積分: 4095 分
在線時間: 105(小時)
注冊時間: 2016-12-05
最后登錄: 2025-06-17
查看lkjhg123987的主題 / 回貼

11樓發表于: 2019-02-18 13:37

只看該作者 | 小中大

CP1H的232擴展板撥碼設置一下
