樓主發表于: 2018-09-10 16:42

只看樓主 | 小中大

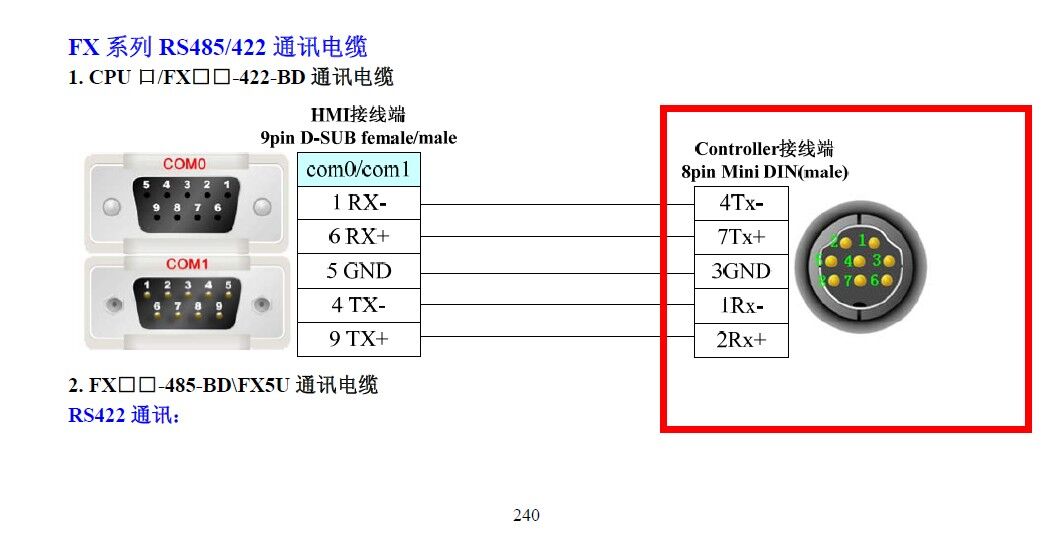

描述：腳位圖
圖片：

描述：通訊線
圖片：

因?yàn)楝F(xiàn)在PLC圓形接口拼接了其它通訊檢測設備，所以面板與PLC的通訊線只能改接，看了官方提供的腳位圖，那位大神教我一下，圓頭接連PLC的要改成DB9針孔的應該如何接線。

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1017 個
工控威望: 2698 點
下載積分: 22817 分
在線時間: 277(小時)
注冊時間: 2013-03-30
最后登錄: 2025-04-16
查看工控劍俠666的主題 / 回貼

1樓發表于: 2018-09-10 17:05

只看該作者 | 小中大

買配套的線，自己接麻煩，試過

工控人加油

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1039 個
工控威望: 1862 點
下載積分: 291 分
在線時間: 1151(小時)
注冊時間: 2017-02-09
最后登錄: 2025-05-21
查看nightblueblu的主題 / 回貼

2樓發表于: 2018-09-10 17:35

只看該作者 | 小中大

最簡單的方式，買屏幕的時候直接叫廠家給你配，你只要說PLC型號就行了，自己焊腳一次焊好還好，整的不好燒端口，通訊經常無故中斷，干擾等等各種情況都有，夠你整的
