2018工控狗

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 144 點
下載積分: 3336 分
在線時間: 24(小時)
注冊時間: 2018-01-11
最后登錄: 2021-06-05
查看2018工控狗的主題 / 回貼

樓主發表于: 2018-12-19 14:37

只看樓主 | 小中大

圖片：

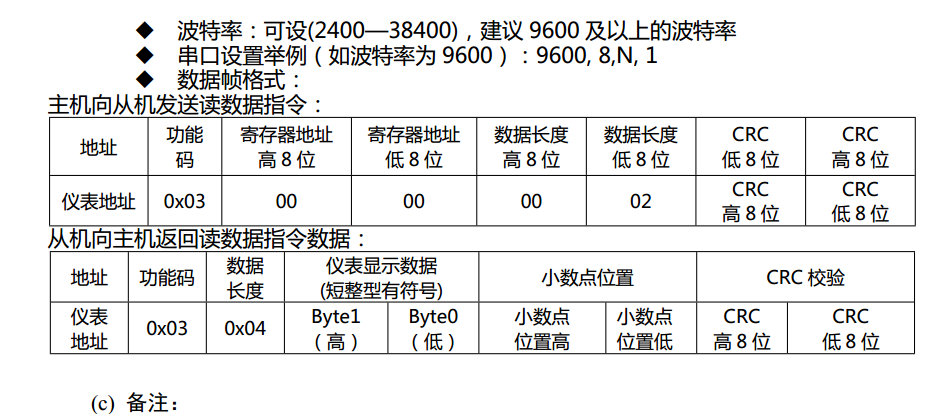

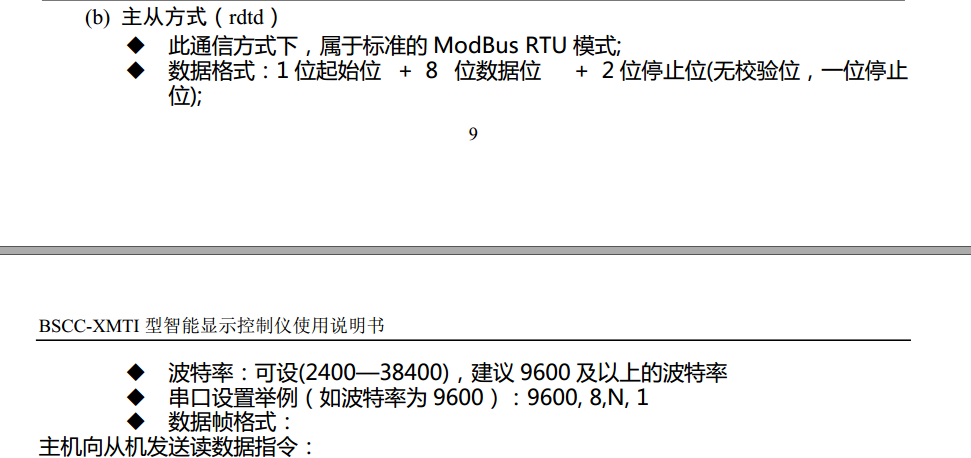

臺達EH3讀儀表數據怎么寫正確

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1309 個
工控威望: 1467 點
下載積分: 8016 分
在線時間: 373(小時)
注冊時間: 2007-04-16
最后登錄: 2025-09-06
查看fjqz00的主題 / 回貼

1樓發表于: 2018-12-20 10:09

只看該作者 | 小中大

LDP M1013
SET M1122
LD M1000
MODRD K1 K0 K2
LD M1127
MOV D1050 D50
MOV D1051 D51
RST M1127

以上，主要通訊程序，僅供參考
可以查看一下臺達的編程手冊，MODRD的相關指令說明

2018工控狗

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 144 點
下載積分: 3336 分
在線時間: 24(小時)
注冊時間: 2018-01-11
最后登錄: 2021-06-05
查看2018工控狗的主題 / 回貼

2樓發表于: 2018-12-20 10:12

只看該作者 | 小中大

為什么要讀兩個值出來，重量不是只有一個數據嗎

2018工控狗

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 144 點
下載積分: 3336 分
在線時間: 24(小時)
注冊時間: 2018-01-11
最后登錄: 2021-06-05
查看2018工控狗的主題 / 回貼

3樓發表于: 2018-12-21 14:54

只看該作者 | 小中大

這個只有的D1050的值讀出來是正確的，就是儀表顯示重量。D1051的值不清楚是哪里來的。兩個表運行一段時間后，其中一個表會掉線，讀不出來數值。只有把該表斷電重啟才能讀出來

引用
引用第1樓fjqz00于2018-12-20 10:09發表的 :
LDP M1013
SET M1122
LD M1000
MODRD K1 K0 K2
LD M1127
.......

wangnaizhi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1327 個
工控威望: 2033 點
下載積分: 4290 分
在線時間: 1100(小時)
注冊時間: 2015-08-31
最后登錄: 2025-09-06
查看wangnaizhi的主題 / 回貼

4樓發表于: 2018-12-22 11:47

只看該作者 | 小中大

用你的的COM2去讀先把COM2和你儀表的通訊格式對上然后設置成RTU模式然后直接用MODRD指令去讀就可以了效驗碼什么的 PLC內部會自己算好出來的數據在D1070~D1085里面吧一般出來的數據是從D1073開始的因為D1070數據是那個從站 D1071 D1072是出來的數據長度后面的就是你要的數據 PLC或者觸摸屏和儀表通訊很簡單的什么都不用你寫的協議效驗什么的都給你寫好了直接用對應的指令就可以了
