    三菱plc程序運行掃描原理?請高手指點！

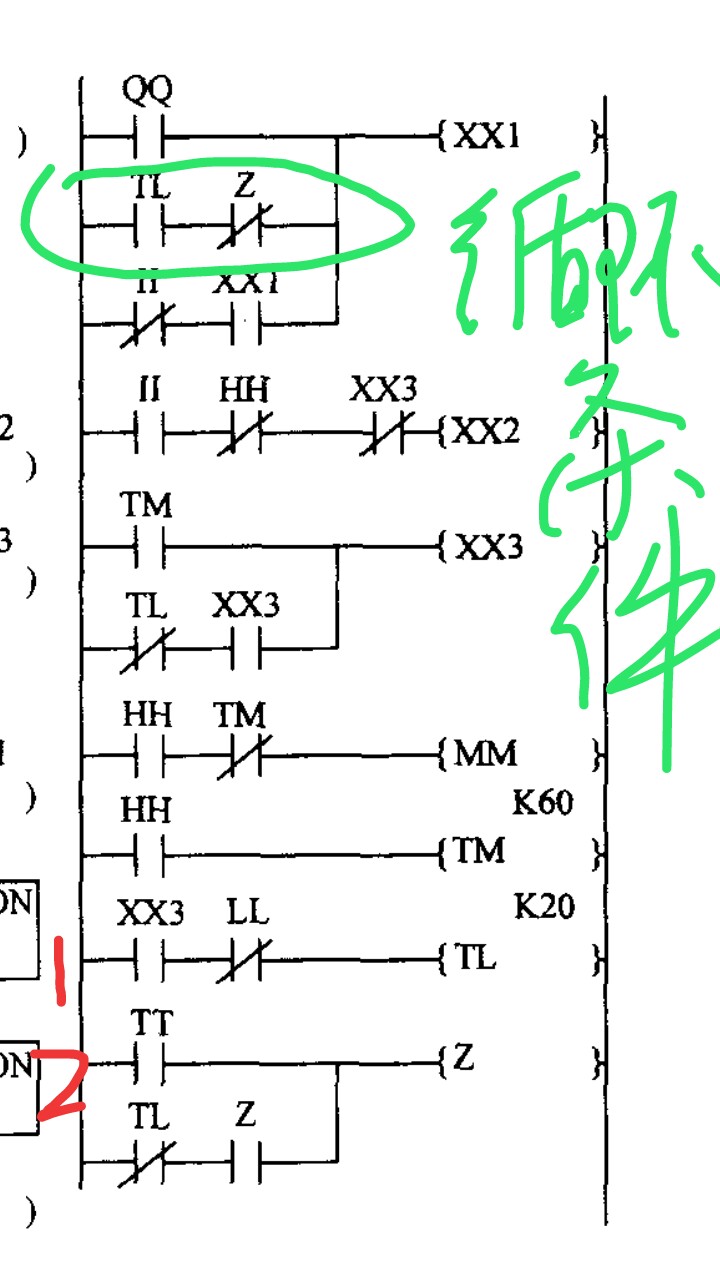

如下圖:編號1  TL線圈計時2秒，時間到了，往下執行常閉觸點斷開，Z自保持觸點斷開。同時TL常開觸點得電，XX1線圈得電并自鎖，循環反復運行。
   如果編號2處  TT按鈕接通，Z線圈得電自鎖，作用是斷開循環條件。
   問題:按照程序運行分析，如果Z 線圈得電并自鎖，當TL 計時2秒時間到了，往下執行常閉觸點先將Z 線圈復位，同時常開觸點還是會產生一個循環信號啊？
    如果把編號1和編號2換一個位置，這樣分析循環條件才能斷開?
請問?是我分析有問題還是?
