工控人家園 綜合討論 西門子S1200控制三菱伺服MR-J4-A，電機只能一個方向轉。求助！

g073545

佛山工控

級別: 家園常客

精華主題: 0
發帖數量: 412 個
工控威望: 591 點
下載積分: 3655 分
在線時間: 1084(小時)
注冊時間: 2013-03-08
最后登錄: 2025-04-30
查看g073545的主題 / 回貼

樓主發表于: 2020-04-25 18:19

只看樓主 | 小中大

圖片：

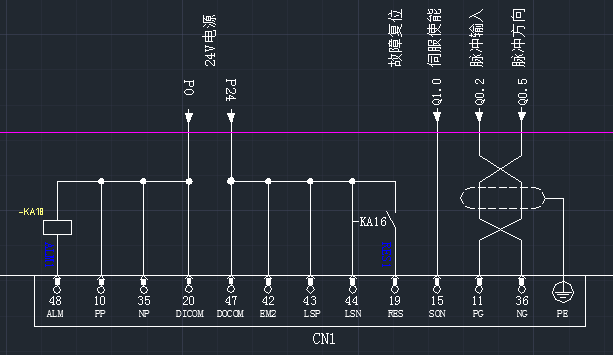

西門子S1200控制三菱伺服MR-J4-A，電機只能一個方向轉，1200發的是正脈沖，方向信號Q0.5輸出也正常，正轉時為1.反轉時為0，接線圖如下，驅動器PA13也已經設為0301了，。但是手動正轉反轉只能一個方向，求助原因，是不是接線有問題？

g073545

佛山工控

級別: 家園常客

精華主題: 0
發帖數量: 412 個
工控威望: 591 點
下載積分: 3655 分
在線時間: 1084(小時)
注冊時間: 2013-03-08
最后登錄: 2025-04-30
查看g073545的主題 / 回貼

1樓發表于: 2020-04-25 21:54

只看該作者 | 小中大

聽說必須把S1200的PNP正脈沖先轉成NPN負脈沖才可以，不知是不是這樣的。

secgo

玩多了就更不會玩了~

級別: 論壇先鋒

精華主題: 0
發帖數量: 1350 個
工控威望: 1606 點
下載積分: 67996 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2025-01-08
查看secgo的主題 / 回貼

2樓發表于: 2020-04-26 10:23

只看該作者 | 小中大

樓上的可能是解決辦法
