工控人家園 綜合討論 曹老師關于EPLAN分散式端子拖放問題，有經驗的大神也幫忙指導一下

2310036294

級別: 略有小成

精華主題: 0
發帖數量: 194 個
工控威望: 438 點
下載積分: 1490 分
在線時間: 98(小時)
注冊時間: 2015-02-10
最后登錄: 2025-06-17
查看2310036294的主題 / 回貼

樓主發表于: 2021-04-24 12:34

只看樓主 | 小中大

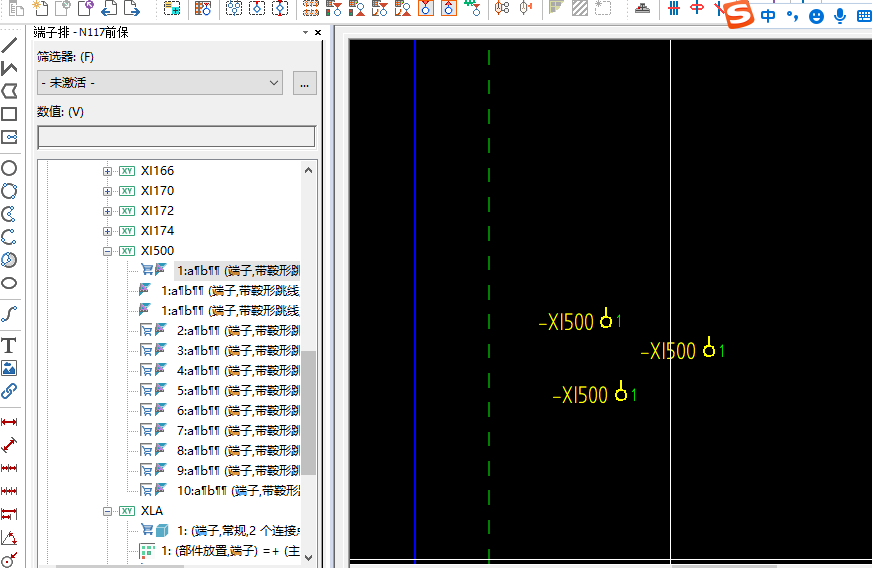

就是在畫分散式端子時，把端子屬性修改成分散式端子，再把端子連接點改成a¶b¶，
在導航器拖放進圖紙里面，結果端子不能以分散式端子拖放到圖紙里面。

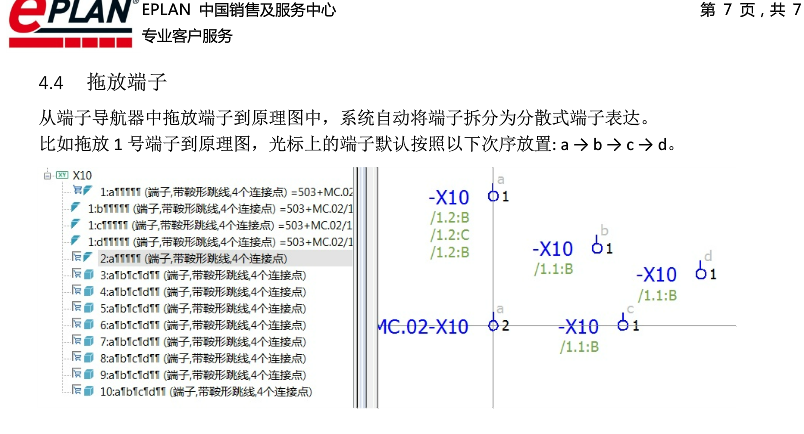

應該按下圖是正確顯示：

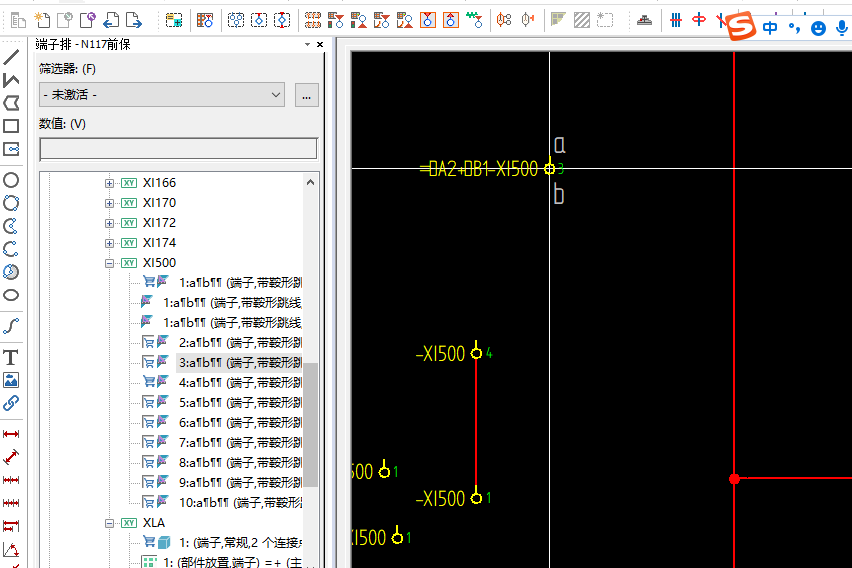

比如1號端子連接點是a¶b，第一次拖放應該是a，第二次拖放應該是b，但是用EPLAN2.7怎么拖放都不行，也試了按很多鍵都不行。

同樣的方法，用2.3，2.4，2.6版本都可以實現，2.7有什么設置嗎？？?

dayuczj

平常心 VX17676212715東臨碣石，以觀滄

級別: 工控俠客

精華主題: 0
發帖數量: 576 個
工控威望: 3074 點
下載積分: 2422 分
在線時間: 180(小時)
注冊時間: 2014-06-22
最后登錄: 2025-08-02
查看dayuczj的主題 / 回貼

1樓發表于: 2021-04-24 14:55

只看該作者 | 小中大

看視頻，懂，視頻，視頻，視頻。。。。。

平常心！平常心！

2310036294

級別: 略有小成

精華主題: 0
發帖數量: 194 個
工控威望: 438 點
下載積分: 1490 分
在線時間: 98(小時)
注冊時間: 2015-02-10
最后登錄: 2025-06-17
查看2310036294的主題 / 回貼

2樓發表于: 2021-04-25 08:38

只看該作者 | 小中大

引用
引用第1樓dayuczj于2021-04-24 14:55發表的 :
看視頻，懂，視頻，視頻，視頻。。。。。

大師能名言嗎�。�！

風起星光顫

級別: 探索解密

精華主題: 0
發帖數量: 14 個
工控威望: 103 點
下載積分: 1575 分
在線時間: 20(小時)
注冊時間: 2015-07-25
最后登錄: 2025-08-06
查看風起星光顫的主題 / 回貼

3樓發表于: 2021-04-29 13:26

只看該作者 | 小中大

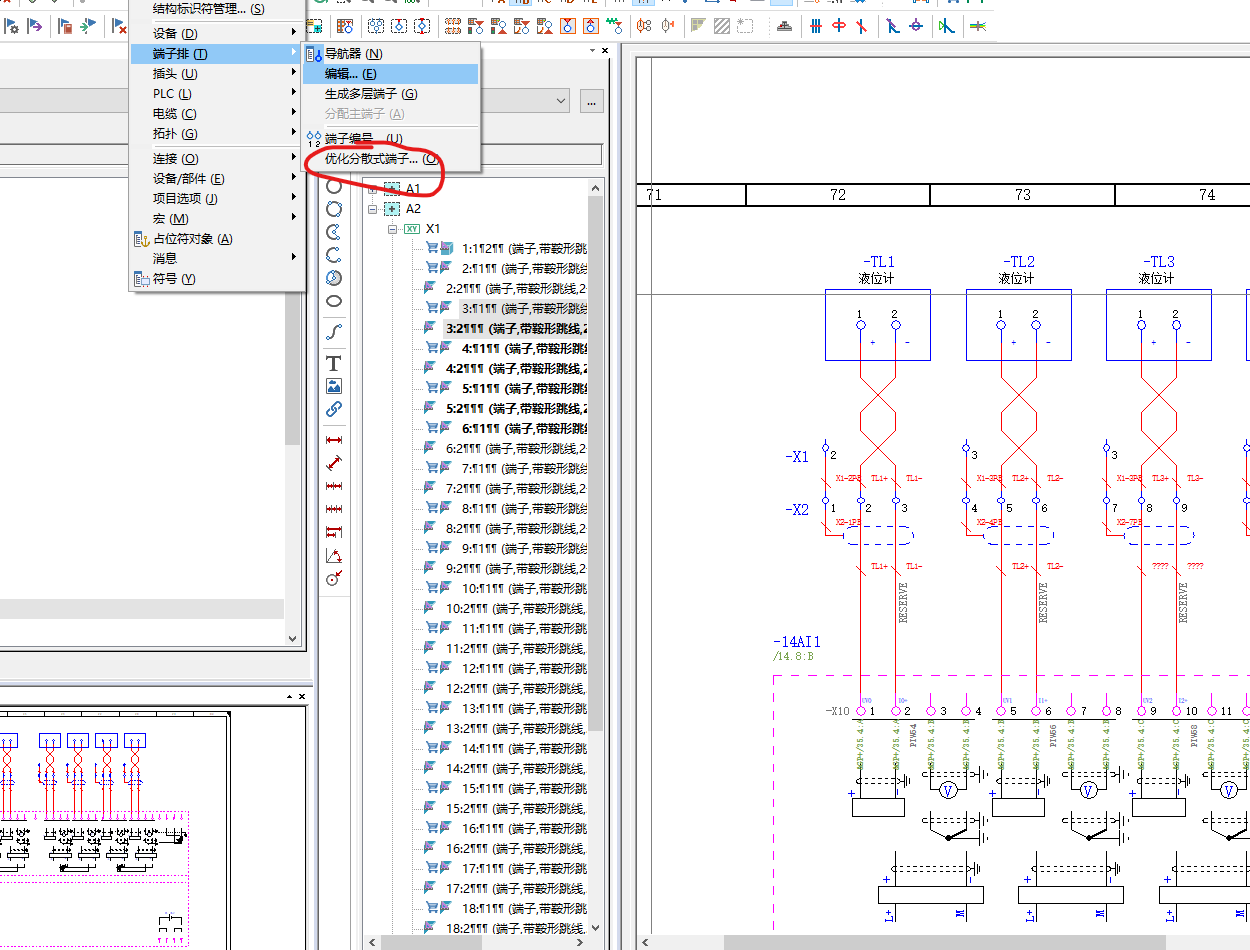

放置完端子后在端子排導航器中選中相應的端子，找優化分散式端子

[ 此帖被風起星光顫在2021-04-29 16:07重新編輯 ]

風起星光顫

級別: 探索解密

精華主題: 0
發帖數量: 14 個
工控威望: 103 點
下載積分: 1575 分
在線時間: 20(小時)
注冊時間: 2015-07-25
最后登錄: 2025-08-06
查看風起星光顫的主題 / 回貼

4樓發表于: 2021-04-29 13:51

只看該作者 | 小中大

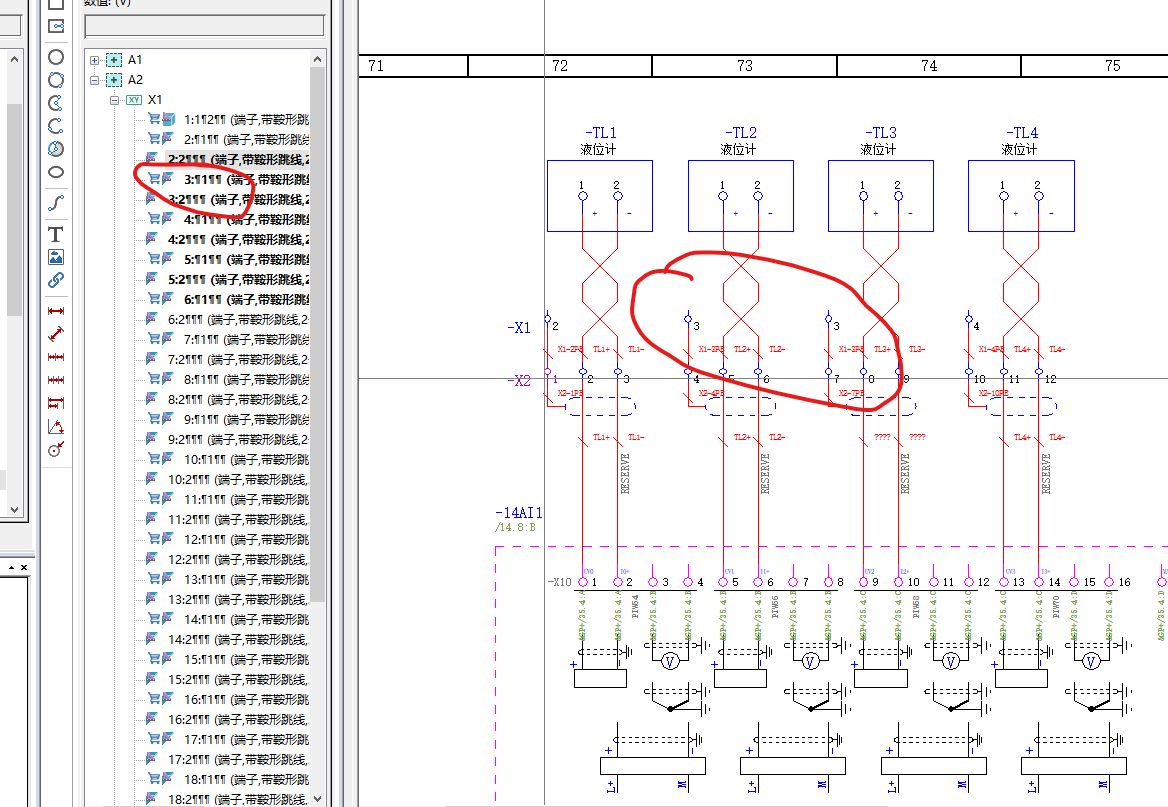

圖片：
