樓主發表于: 2013-05-16 18:24

只看樓主 | 小中大

圖片：

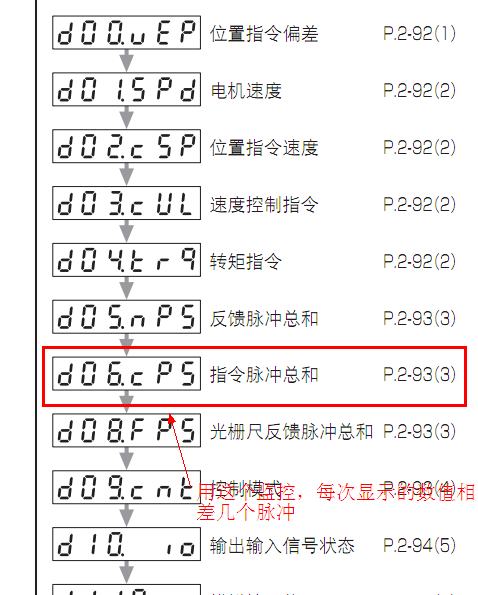

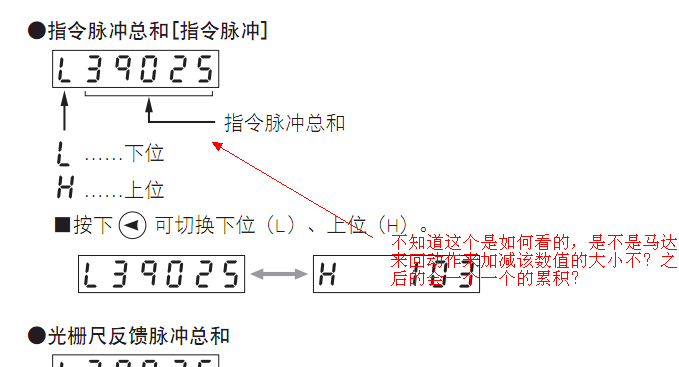

PLC發送的脈沖后在伺服驅動器上監控的時候，看到數值每次到一個位置的時候不一樣。比如兩個位置來回移動的話，應該是兩個固定的數值變化的。
PLC離伺服驅動器很近，信號線大概20CM長左右，旁邊也有一個伺服驅動器，情況差不多。都是用雙絞屏蔽線，線的質量還可以。信號線更馬達線完全是隔開的。設備主要是兩個伺服定位用，控制柜是三相380的電源，有一個液壓用的三相電機，單相電是單獨有根零線的，取三相的一根接來用，旁邊有很多的沖床。附近沒有地線，伺服驅動器只是接在控制柜外殼上，情況就是這樣，不知道收干擾的話，一般收到什么干擾。如何解決？

[ 此帖被gali1120107在2013-05-16 22:04重新編輯 ]

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

1樓發表于: 2013-05-16 18:27

只看該作者 | 小中大

圖片：

希望知道的老師，能夠說明詳細點

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

2樓發表于: 2013-05-16 18:37

只看該作者 | 小中大

PLC輸出方式：脈沖加方向--------正反轉脈沖，這兩種有明顯抗干擾區別沒？

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-07-12
查看rockyhuo的主題 / 回貼

3樓發表于: 2013-05-16 20:21

只看該作者 | 小中大

正反轉脈沖和脈沖和方向都一樣的，脈沖都一樣。只要你嘗試PLC發出10000個脈沖，伺服是否接收了10000個脈沖，這樣就能判斷有無干擾這樣的信號，我試過調試步進電機的時候，電磁閥最容易干擾，這個不是發送脈沖線上的干擾，是直接干擾步進電機放大器。你也可以嘗試，PLC發脈沖，讓其他的機器運作，看看伺服有無接收到脈沖信號，或者是伺服有無運轉。

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
