樓主發表于: 2022-03-29 20:26

只看樓主 | 小中大

圖片：

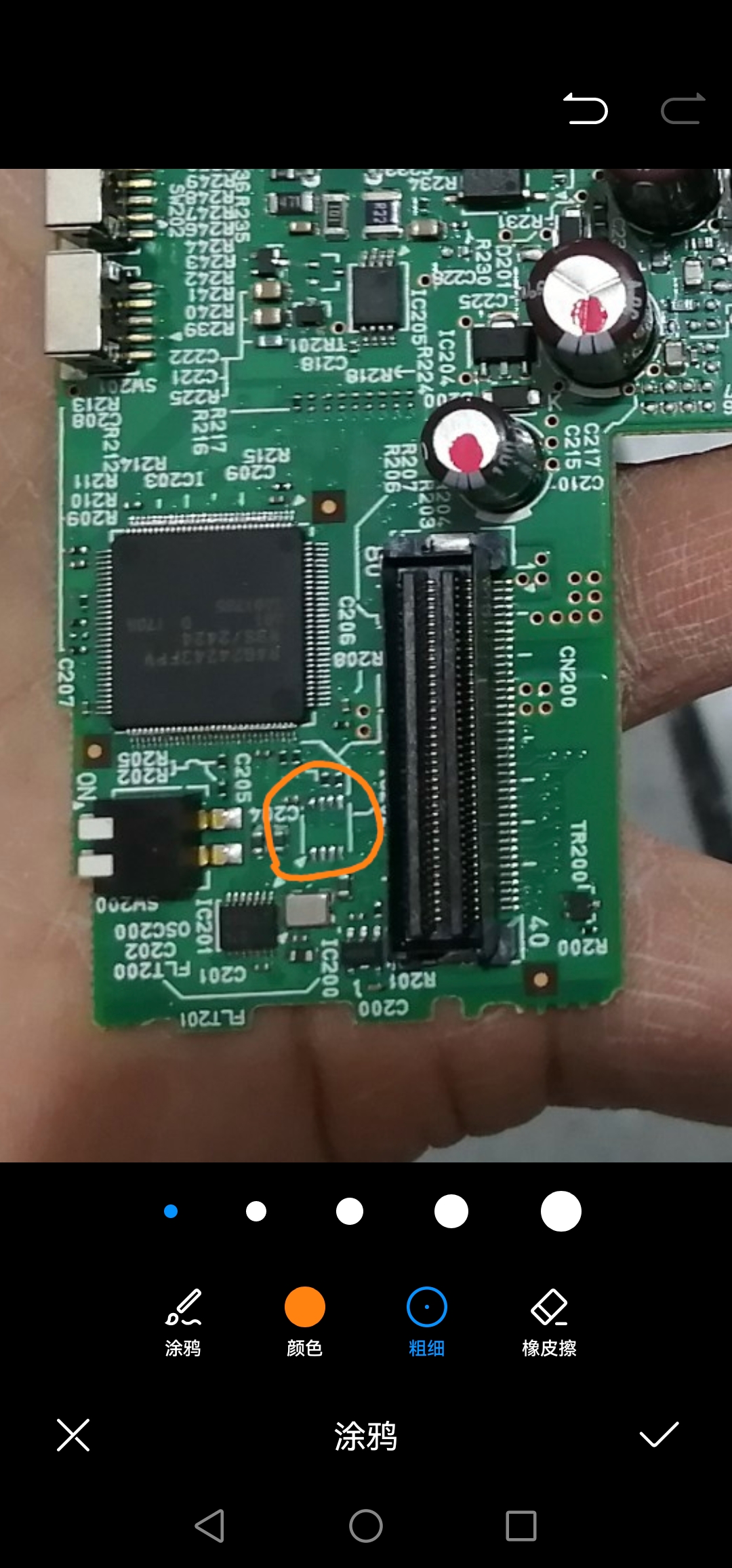

左邊圈里拆了個芯片，哪個知道具體型號？？

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

1樓發表于: 2022-03-30 09:57

只看該作者 | 小中大

查原始電路圖形呀。旁邊不是有標了IC201、200 照理推算是IC199，可以參考類似的IC型號

liu1980

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1025 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-07-18
查看liu1980的主題 / 回貼

2樓發表于: 2022-04-07 10:30

只看該作者 | 小中大

圖片：

解決了。。。

liu1980

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1025 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-07-18
查看liu1980的主題 / 回貼

3樓發表于: 2022-04-07 10:43

只看該作者 | 小中大

過程：從一個好的新版AD081-V1，查得集成絲印4GE（MSOP封裝），淘寶找不到，查了下這個集成引腳，1丶2丶3丶4丶7腳接0v，8腳接5V，5腳和6腳分別接到CPU引腳，判斷是24C存儲器，手上剛好有一個M24C16（絲印416WP，TSSOP封裝），寬度一樣，只是長度長了點,拆下好的AD081的存儲器芯片（絲印4GE），燒寫器選擇M24C16讀程序OK，再寫入416wp也正常，裝回壞板上（長度比原來IC長了，飛線解決），通電測試，一切正常，修復。

liu1980

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1025 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-07-18
查看liu1980的主題 / 回貼

4樓發表于: 2022-04-07 10:52

只看該作者 | 小中大

圖片：

上面那個是原來IC，下面那個代替的
