樓主發表于: 2022-05-31 17:03

只看樓主 | 小中大

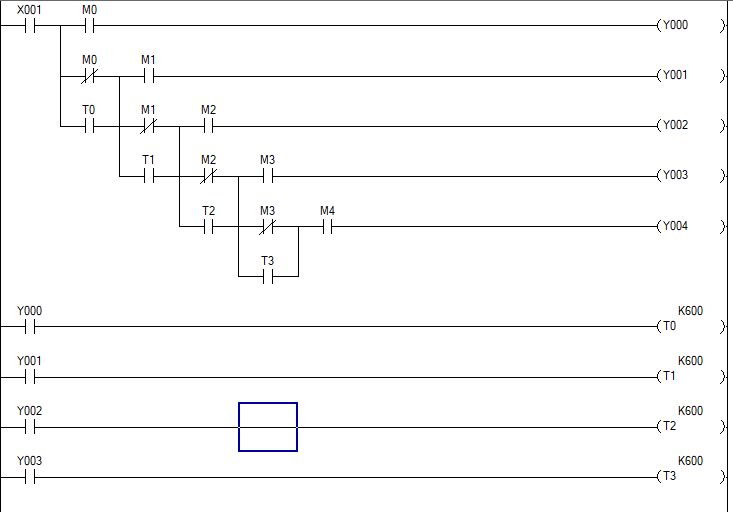

圖片：

三菱FX1N，現有M0到M4五個開關，依次對應Y0到Y(jié)4五個輸出，當X1為ON時，如果M0的狀態為ON，則輸出Y0，如果M0為OFF則繼續下一個，依次每個Y點如果輸出后延時一分鐘再進行下一個，直到判斷最后一個M4為止，梯形圖寫了一大堆，各位大佬有沒有簡潔一點的方法？

[ 此帖被ljmzdg在2022-06-01 13:30重新編輯 ]

vx:xr16898989

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2871 個
工控威望: 4502 點
下載積分: 222515 分
在線時間: 3243(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-13
查看二手工控電器的主題 / 回貼

1樓發表于: 2022-05-31 18:16

只看該作者 | 小中大

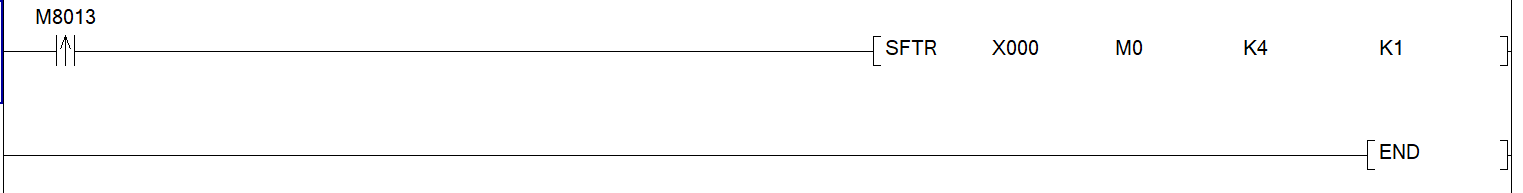

用一條移位指令就搞定！！何必如此麻煩！

[ 此帖被客官小店有請?jiān)?022-05-31 18:45重新編輯 ]

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

ljmzdg

VX:xr16898989

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 131 點
下載積分: 648 分
在線時間: 104(小時)
注冊時間: 2012-08-28
最后登錄: 2025-07-05
查看ljmzdg的主題 / 回貼

2樓發表于: 2022-06-01 09:55

只看該作者 | 小中大

引用
引用第1樓客官小店有請于2022-05-31 18:16發表的 :
用一條移位指令就搞定！！何必如此麻煩！ [attachment=268329]

移位不行啊，假如移到M3時M3是OFF也會延時，要求是假如M3是OFF就不延時直接跳到M4去判斷M4的狀態

vx:xr16898989

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 3272 點
下載積分: 19843 分
在線時間: 419(小時)
注冊時間: 2020-01-07
最后登錄: 2025-07-11
查看cypress1121的主題 / 回貼

3樓發表于: 2022-06-01 10:27

只看該作者 | 小中大

個人理解力太差，看不太懂版主的動作需求是什麼? 有辦法敘述詳細點嗎 ~~
