工控人家園 綜合討論 松下利器NEWE驅動器X2端口接線請教

hzydlzp

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 173 點
下載積分: 47749 分
在線時間: 246(小時)
注冊時間: 2015-11-14
最后登錄: 2025-05-10
查看hzydlzp的主題 / 回貼

樓主發表于: 2022-11-25 09:19

只看樓主 | 小中大

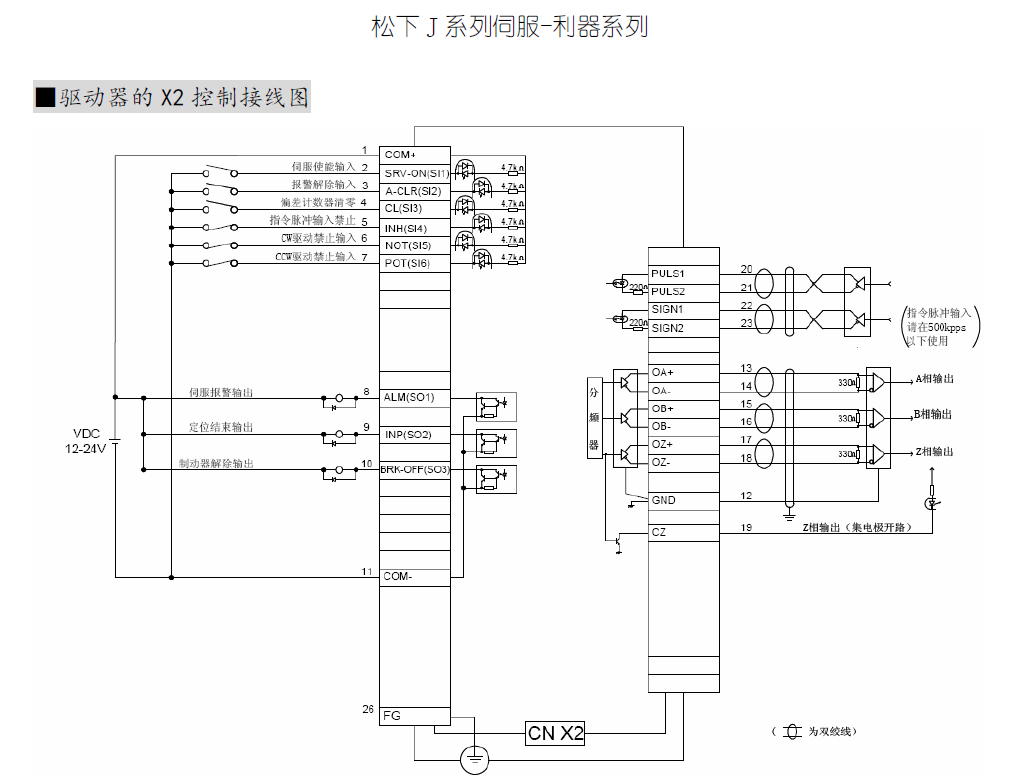

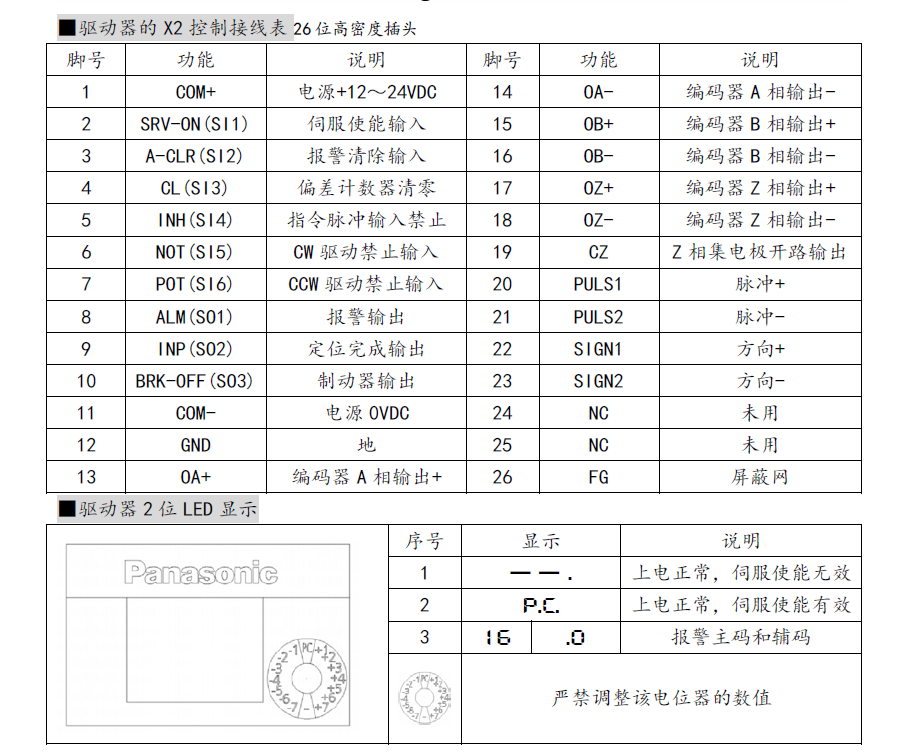

圖片：

松下利器NEWE驅動器X2端口PLC輸出為NPN接線管腳20/22接DC24V+，管腳21接PLC脈沖端口，管腳23接PLC方向端口。PLC輸出為PNP接線管腳21/23接DC0V，管腳20接PLC脈沖端口，管腳22接PLC方向端口，20/22或21/23連接PLC時各串一個2K電阻，請問這樣接線對嗎

嚴生318611

海之情

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 126 點
下載積分: 1916 分
在線時間: 32(小時)
注冊時間: 2022-10-30
最后登錄: 2023-10-06
查看嚴生318611的主題 / 回貼

1樓發表于: 2022-12-02 17:51

只看該作者 | 小中大

好圖紙謝謝分享！
