工控人家園 綜合討論 一個關于變頻器的模擬量輸入輸出的問題

o煜佶o

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 108 點
下載積分: 684 分
在線時間: 16(小時)
注冊時間: 2022-04-29
最后登錄: 2025-06-27
查看o煜佶o的主題 / 回貼

樓主發表于: 2023-07-11 08:47

只看樓主 | 小中大

一般好少把變頻器的模擬量全用了，但這次用上了。

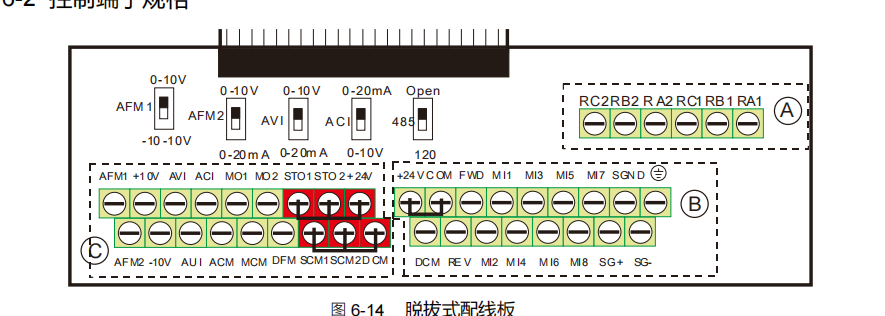

問題是AVI是接入一個電位器（電源是由變頻器+10V提供），ACI是接入一個3線制的電流4-20ma型的傳感器，AFM1是輸出一模擬量，但這3者都用一個公共端ACM，這樣AVI和AFM1是沒問題，但ACI也能共用這公共端嗎，一個是壓輸入，一個電流輸入。
如果不行，我傳感器可以換成3線制的0-10V的傳感器，現在都是電壓輸入，但這樣ACI的負是外部電壓24V的負，也可以接入ACM嗎，

13590724391

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 158 點
下載積分: 1187 分
在線時間: 67(小時)
注冊時間: 2022-12-31
最后登錄: 2025-05-11
查看13590724391的主題 / 回貼

1樓發表于: 2023-07-11 10:06

只看該作者 | 小中大

'但ACI也能共用這公共端嗎' 可以的

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2493 個
工控威望: 3110 點
下載積分: 12575 分
在線時間: 672(小時)
注冊時間: 2008-08-03
最后登錄: 2025-07-15
查看卓發智能的主題 / 回貼

2樓發表于: 2023-07-11 10:10

只看該作者 | 小中大

公共端共用不影響，電壓型與電流型只有傳感器的工作方式不同而以。

相信自我！
