龍海兒11(同微博) 同《電氣外傳》微信公眾號
1111MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0

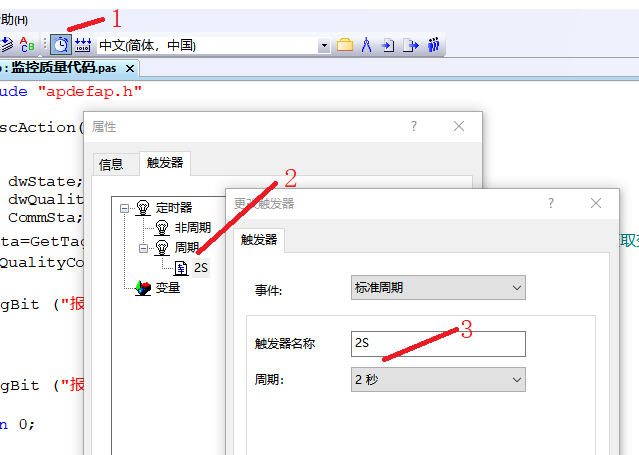

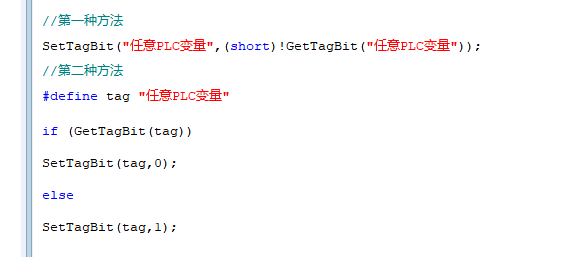

各位看官你們好，又是一篇共享知識點的文章，今天我們來聊一聊腳本在我們上位組態中的作用。各個廠家的上位軟件或者觸屏軟件都內嵌了腳本功能，有的是二次開發的固定指令格式，有的可以接收廣域的標準語言指令。它帶給我們更多的方便功能的同時也對我們的語言能力提出新的考驗。那它們到底好不好用呢？一起來看一下吧。今天我們還是以西家WinCC的C腳本為例。簡單聊兩個腳本的功能。我們畫面的普通按鈕在鏈接布爾變量時，按一次往往只能單一的置位1或者復位成0。如果組態兩個動作也可以實現按下置1松開復位0。有的時候這些變量在你的程序中起到開關或者投切的作用，它需要長時間保持在一個狀態，也就是我們常常說的取反。這時候我們引入一條簡單的C腳本指令便可實現這一功能，按一下變1，再按變0；輕松搞定，如圖所示。還有些時候，監控畫面與下位PLC通訊斷開了，設備運行異常后操作工沒有第一時間察覺。這極易導致一些生成事故的發生。那有的看官說了，通訊斷了之后顯示框不是會出現黃色感嘆號嗎？確實說的也對，那這個時候就要考驗操作人員的眼力和工作認真程度了。那我們有沒有辦法讓通訊斷開的時候及時觸發一個響亮的聲音報警，讓后半夜昏昏欲睡的操作人員快速支棱起來！答案自然是肯定有的。請各位看官長眼（請看圖），一個是PLC的任意一個變量，一個是WinCC的內部報警變量；注意，一定要是內部變量，這樣才不受PLC通訊的影響。然后把報警變量鏈接到報警器上，送給操作人員一聲響亮的提示聲。（燃起來吧）我們?cè)谲浖透鞣N觸屏中還有VB和它的變種語言腳本的存在。他們各司其職功能各異，能在您思維受阻的時候?yàn)槟_(kāi)辟一條捷徑。各位不要為自己的語言能力擔憂，多查看幫助文件，多參考同行經驗。相信我們遇到問題都會迎刃而解。諸位共勉。OK，礙于篇幅限制，先分享到此吧，熱烈歡迎各位看官的深入討論和批評指正！
