工控人家園 綜合討論 PLC啟動問題

fuchao11

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fuchao11的主題 / 回貼

樓主發表于: 2009-09-26 15:43

只看樓主 | 小中大

當有手自動裝換開關的情況下，當開關位于自動的位置時，PLC是通過什么程序啟動的？我是PLC新手，還請大家多多幫忙

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8296 個
工控威望: 10430 點
下載積分: 21223 分
在線時間: 3092(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-21
查看guochunyi的主題 / 回貼

1樓發表于: 2009-09-26 17:24

只看該作者 | 小中大

在編寫PLC程序的時候，可以編寫2段程序，一段滿足條件后，是自動運行，另一段滿足條件后，是手動運行，只要通過外圍的轉換開關來選擇手動或者自動就可以了。

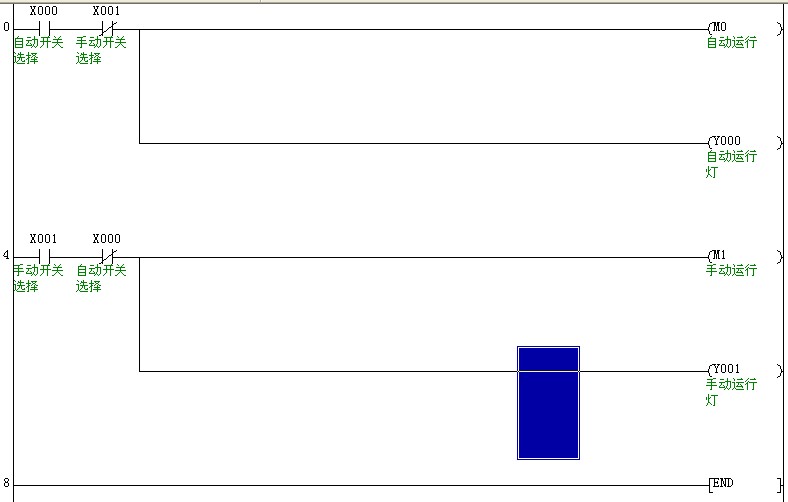

看下面的例子，用三菱的軟件編寫的：

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

yjw123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 183 點
下載積分: 718 分
在線時間: 82(小時)
注冊時間: 2009-09-18
最后登錄: 2013-03-29
查看yjw123的主題 / 回貼

2樓發表于: 2009-09-26 19:47

只看該作者 | 小中大

類似的還可以用主控指令
