樓主  發表于: 2010-11-23 22:34
大家看圖吧.哪里錯了呀.要是有什么好的也可以給我一個呀
.
這個主要是接單片機輸出接口的.接電磁閥/.




怎么傳不了圖片呢/
xiasheng611
要怎么才能提高我自己的威望呢.
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 121 點
下載積分: 611 分
在線時間: 7(小時)
注冊時間: 2010-02-11
最后登錄: 2013-11-02
查看xiasheng611的 主題 / 回貼
1樓  發表于: 2010-11-23 22:35

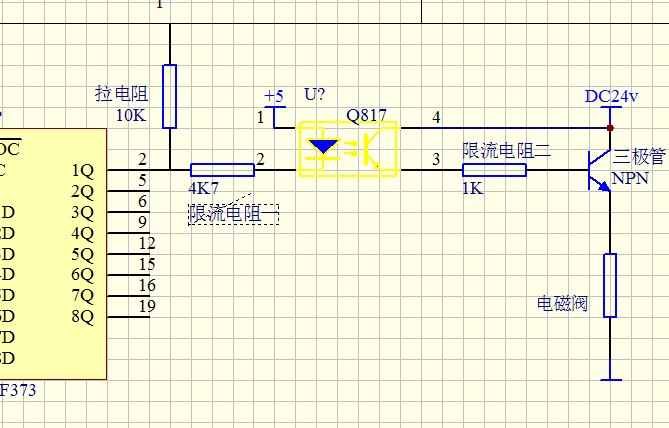

圖片：
自己先來一個,剛剛傳不了力片
現在加上
mayanheng
級別: 略有小成
精華主題: 0
發帖數量: 183 個
工控威望: 295 點
下載積分: 1257 分
在線時間: 157(小時)
注冊時間: 2010-09-18
最后登錄: 2018-09-21
查看mayanheng的 主題 / 回貼
2樓  發表于: 2010-11-24 17:15
你這個電路，負載（電磁閥）應該接在三極管的集電極。發射極直接接地。這樣工作更穩定。
jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1430 個
工控威望: 2170 點
下載積分: 3998 分
在線時間: 831(小時)
注冊時間: 2009-12-21
最后登錄: 2025-09-06
查看jxh668的 主題 / 回貼
3樓  發表于: 2010-11-24 17:31
發射結應加分流電阻，將電磁閥換成中繼好一點
來看看 ，有用的就下了。深圳的可找我呵
劉洋88
級別: 略有小成
精華主題: 0
發帖數量: 145 個
工控威望: 277 點
下載積分: 838 分
在線時間: 49(小時)
注冊時間: 2009-10-08
最后登錄: 2018-02-05
查看劉洋88的 主題 / 回貼
4樓  發表于: 2010-11-24 18:59
將電磁閥換成中繼好一點
f118
牛仔布染整電氣，專業改造安裝束狀染色機，門富士設備QQ154
級別: 家園常客
精華主題: 0
發帖數量: 723 個
工控威望: 679 點
下載積分: 1740 分
在線時間: 285(小時)
注冊時間: 2007-10-08
最后登錄: 2025-02-08
查看f118的 主題 / 回貼
5樓  發表于: 2010-11-24 19:13
從實際工作方面考慮，輸出側最好是加上中間繼電器再接電磁閥好點
很高興認識你，我專搞牛仔染整電氣，QQ1546974454，希望多來交流啊！
ak47m16u571
苦海無邊，柴米似鞭。歡樂無限，煩擾靠邊。得逍遙處且逍遙
級別: 家園常客
精華主題: 0
發帖數量: 669 個
工控威望: 590 點
下載積分: 1580 分
在線時間: 637(小時)
注冊時間: 2008-01-01
最后登錄: 2025-08-19
查看ak47m16u571的 主題 / 回貼
6樓  發表于: 2010-11-24 21:51
引用
引用第2樓mayanheng于2010-11-24 17:15發表的  :
你這個電路，負載（電磁閥）應該接在三極管的集電極。發射極直接接地。這樣工作更穩定。


如果不增加器件的情況下
支持2樓
