樓主發表于: 2011-02-09 18:54

只看樓主 | 小中大

最近弄一設備，變頻器用的臺達VFD-S變頻器，PLC也用臺達，采用模擬量控制變頻器以來調節馬達轉速，現在可以控制馬達轉速，但變頻器的模擬量輸出0-10電壓我準備在觸摸屏上以頻率的方式反映出來，連線監控?cái)?shù)據，數據時大時小，高手幫忙

電阻焊

拜師學藝，不恥下問，

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 484 點
下載積分: 5182 分
在線時間: 191(小時)
注冊時間: 2009-07-27
最后登錄: 2025-05-07
查看電阻焊的主題 / 回貼

1樓發表于: 2011-02-09 19:01

只看該作者 | 小中大

圖片：

10hz----2.5v
15hz----3.5v----14.7hz
20hz----4.6v----20hz
25hz-----5.7v----25hz
35hz-----7,8v----34.7
45hz-----9.9v-----44.6hz
屏幕設定--------變頻器模擬量輸出電壓---------變頻器顯示頻率
以上是在沒有把變頻器AFM與GND（變頻器模擬量輸出端口）接在PLC的模擬量輸入端測試的數據，但把線接在PLC上，測量電壓，超過10V，而且程序數據一直沒有變化，這是怎么了

電阻焊

拜師學藝，不恥下問，

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 484 點
下載積分: 5182 分
在線時間: 191(小時)
注冊時間: 2009-07-27
最后登錄: 2025-05-07
查看電阻焊的主題 / 回貼

2樓發表于: 2011-02-09 19:02

只看該作者 | 小中大

圖片：

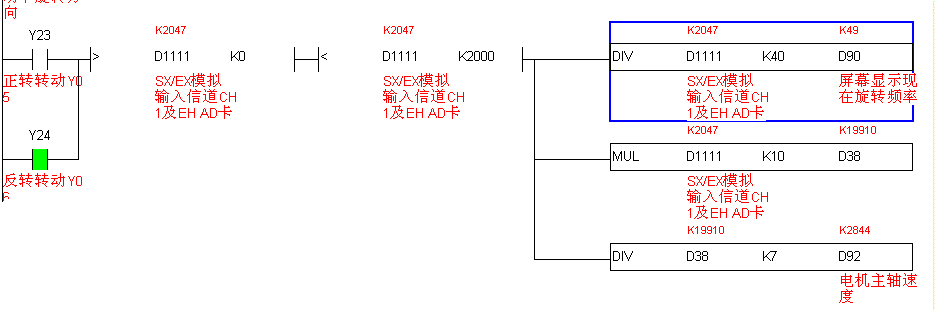

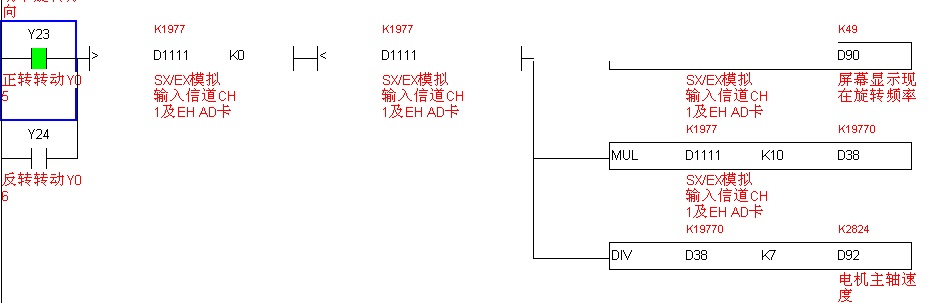

程序數據一直沒有變化

lingsun

簡單愛。。。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 136 個
工控威望: 263 點
下載積分: 721 分
在線時間: 29(小時)
注冊時間: 2010-07-09
最后登錄: 2012-06-08
查看lingsun的主題 / 回貼

3樓發表于: 2011-02-09 21:51

只看該作者 | 小中大

路過 學習下

pid

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pid的主題 / 回貼

4樓發表于: 2011-02-09 22:05

只看該作者 | 小中大

把程序也上傳來嘛。

chenlf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1154(小時)
注冊時間: 2007-07-04
最后登錄: 2025-05-10
查看chenlf的主題 / 回貼

5樓發表于: 2011-02-10 08:12

只看該作者 | 小中大

應該是干擾造成的，不過你為什么還要把變頻器模擬量輸出接回PLC,直接把PLC的內部數據用屏顯示出來不可以嗎？

chen_0106

深圳市雷姆自動化設備有限公司

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 522 點
下載積分: 714 分
在線時間: 188(小時)
注冊時間: 2009-05-19
最后登錄: 2025-05-01
查看chen_0106的主題 / 回貼

6樓發表于: 2011-02-10 08:44

只看該作者 | 小中大

請問是否A/D模塊或臺達帶A/D功能的PLC？A/D輸入接線是否正確？電流或電壓接線對嗎？也可用通信直接讀取變頻器的頻率呀？

深圳雷姆承接供水節能、空壓機、中央空調節能改造和自動化控制方案，代理臺達、西門子、三菱等PLC、變頻器等。有興趣的同行可加382031971或電13714515981，一起學習交流。

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2218(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-12
查看小蜜蜂的主題 / 回貼

7樓發表于: 2011-02-10 16:46

只看該作者 | 小中大

第一行要用MUL

電阻焊

拜師學藝，不恥下問，

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 484 點
下載積分: 5182 分
在線時間: 191(小時)
注冊時間: 2009-07-27
最后登錄: 2025-05-07
查看電阻焊的主題 / 回貼

8樓發表于: 2011-02-10 20:41

只看該作者 | 小中大

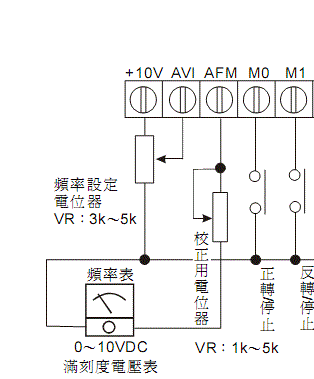

搞定了，原來臺達變頻器AFM與GND不可以接D/A模塊，它輸出的為PWM，只可以接指針式的儀表，謝謝朋友們指點，

linglong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 302 個
工控威望: 444 點
下載積分: 1419 分
在線時間: 1168(小時)
注冊時間: 2008-07-13
最后登錄: 2025-05-12
查看linglong的主題 / 回貼

9樓發表于: 2011-02-10 21:00

只看該作者 | 小中大

都是臺達的，用MODBUS通訊最方便了
