anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14965 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-10
查看anlyl2014的主題 / 回貼

樓主發表于: 2019-12-07 22:55

只看樓主 | 小中大

1，本例程FX2N的部份為網上高手所得，供初學者學習；
2.FX3U的例子是在FX2N的基礎上總結得出，此為我在實際應用中常用的，供有需要的人參考。
都有詳細注解，方便初學者學習，老司機請漂過

FX2N-16CCL-M參數寫入用1個模塊.rar (11 K) 下载次数:1080

FX2N-16CCL-M運行用1個站.rar (12 K) 下载次数:969
參考手冊

FX2N-16CCL-M和FX2N-32CCL CC-Link主站模塊和接口模塊用戶手冊.pdf (4345 K) 下载次数:1388
FX3U_CC LINK 手冊文件過大，無法上傳！

FX2N-32CCL運行用.rar (156 K) 下载次数:1079
FX2N_CCL程序樣例

[ 此帖被anlyl2014在2019-12-08 08:04重新編輯 ]

描述：FX3U CCLINK通訊例子
附件：

FX3U-16CCL-M-TEST.rar (149 K) 下載次數:1491
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+5(sdobye)

下載積分:+2(駱冬添) 熱心助人！

下載積分:+2(qwertysa)

下載積分:+1(隨風飛揚999) 感謝分享！

下載積分:+1(行車不規范) 感謝分享！

下載積分:+1(工控學習666) 感謝分享！

下載積分:+5(king125) 感謝分享！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14965 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-10
查看anlyl2014的主題 / 回貼

1樓發表于: 2019-12-07 23:04

只看該作者 | 小中大

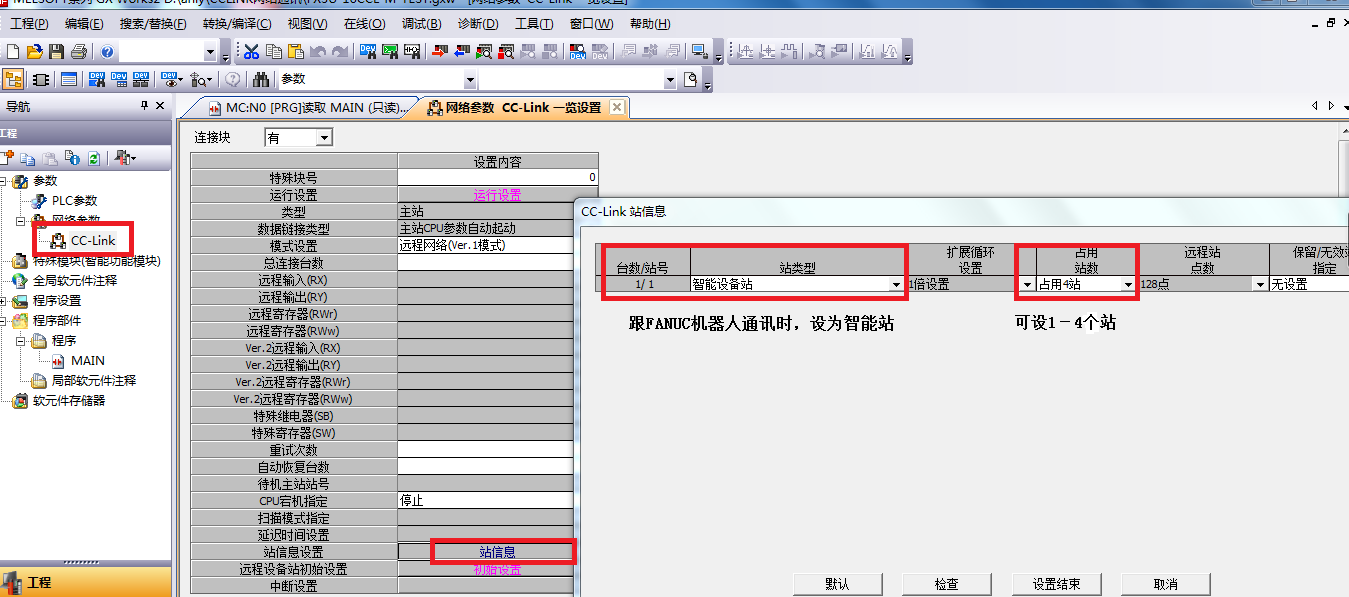

FX3U_CC LINK 主站設置

以FX3U為例，主站設置，稍后，再說FANUC機器人那邊如何設置，及IO配置。
特別說明：FX3U PLC掛FX2N_CCLINK_M也可以用此程序

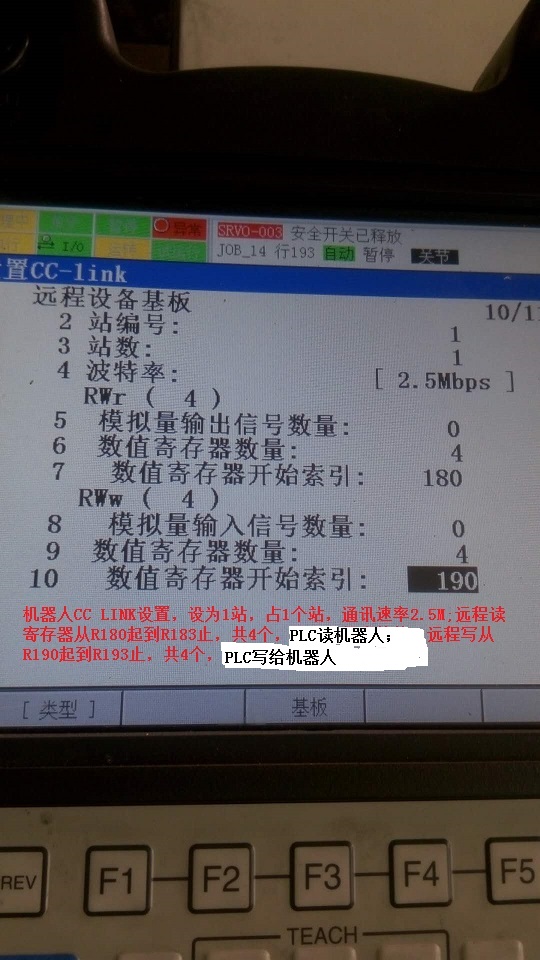

機器人的CCLINK設置，這是設為1個站的設置，要跟PLC設置相同。

[ 此帖被anlyl2014在2019-12-13 07:33重新編輯 ]

本帖最近評分記錄：

下載積分:+1(駱冬添) 好貼好貼！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14965 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-10
查看anlyl2014的主題 / 回貼

2樓發表于: 2019-12-07 23:20

只看該作者 | 小中大

FX2N PLC主站時，先運行第一個程序，把參數寫入CC LINK模塊；然后，再下載第二個程序，就可以使用了；FX2N比較麻煩，FX3U下載第3個程序就可以使用。
三菱的Q PLC 和FX5U PLC的CC LINK設置，就更簡單了。

[ 此帖被anlyl2014在2019-12-08 00:17重新編輯 ]

本帖最近評分記錄：

下載積分:+1(馬子華)

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14965 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-10
查看anlyl2014的主題 / 回貼

3樓發表于: 2019-12-08 11:50

只看該作者 | 小中大

FANUC機器人CCLINK設置.pdf (1383 K) 下载次数:1047
FANUC機器人設置，供初學者參考

這是一些最基本設置，如果要作更多的應用，請參考FANUC機器人手冊

洗用部機器人上下料第二期(快開)+統計+門a.rar (165 K) 下载次数:897
這是實際工程項目中的PLC程序；兩臺FANUC機器人與FX3U CC LINK通訊。

[ 此帖被anlyl2014在2019-12-13 07:35重新編輯 ]

本帖最近評分記錄：

下載積分:+5(sqpfanglin) 樓主威武

下載積分:+1(上官文博) 真誠感謝！

下載積分:+1(anke5410) 真誠感謝！

下載積分:+1(smtplc) 真誠感謝！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

lyntechme

虛心做人，踏實做事

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 563 個
工控威望: 709 點
下載積分: 12711 分
在線時間: 256(小時)
注冊時間: 2012-03-31
最后登錄: 2023-06-04
查看lyntechme的主題 / 回貼

4樓發表于: 2019-12-12 17:20

只看該作者 | 小中大

好資料

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4681 個
工控威望: 8081 點
下載積分: 17394 分
在線時間: 3257(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-10
查看夢雨天涯的主題 / 回貼

5樓發表于: 2019-12-12 22:59

只看該作者 | 小中大

引用
引用第1樓anlyl2014于2019-12-07 23:04發表的 :
[attachment=239373]
以FX3U為例，主站設置，稍后，再說FANUC機器人那邊如何設置，及IO配置。
特別說明：FX3U PLC掛FX2N_CCLINK_M也可以用此程序
[attachment=239379]
機器人的CCLINK設置，這是設為1個站的設置，要跟PLC設置相同。

為樓主點贊，辛苦了

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
