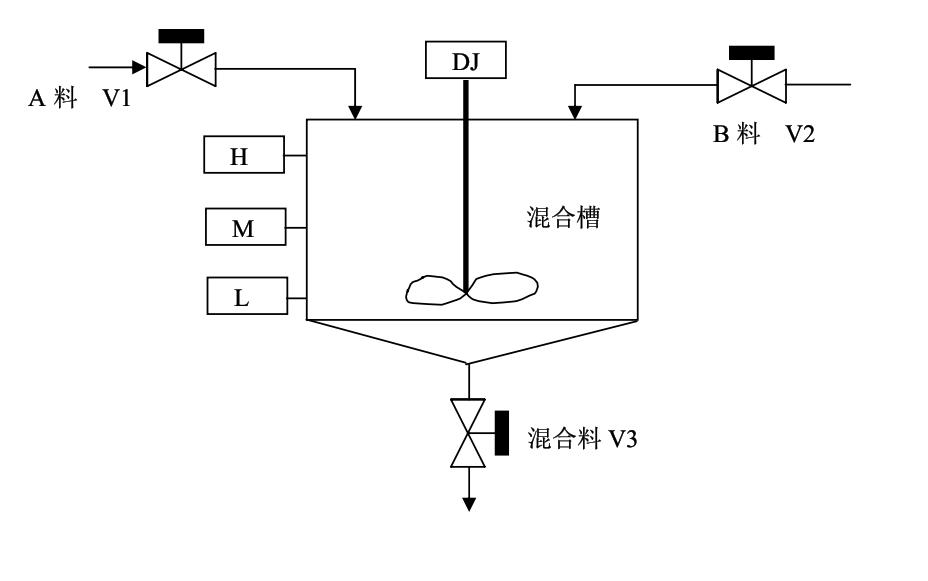

某生產過程如圖所示，兩種物料進行混合和攪拌的過程如下：
（1）加料階段：按啟動按鈕PB1，物料A的進料閥V1打開，液位上升到L時，攪拌電動機DJ開始運轉攪
拌，液位到達M時，進料閥V1關閉，物料B的進料閥V2打開，到液位上升到H時，報警聲響，報警燈亮且閃
動，進料閥V2關閉，進料過程結束。10秒后報警聲光停止。
（2）攪拌階段：加料階段結束后，攪拌電機DJ繼續運轉攪拌并開始計數，攪拌5次過程結束。
（3）放料階段：攪拌階段結束后，打開出料閥V3，攪拌DJ繼續運轉，到液位下降到L時停止運轉，報
警聲響，報警燈亮且閃動，同時關閉出料閥V3。8秒后報警聲光停止，所有工序停止。
（4）聯鎖邏輯：按動聯鎖按鈕PB2，V1、V2關閉，直接進入放料階段到結束。
請根據控制要求完成下列工作：
一、根據題意，選擇熟悉的PLC型號實現控制，并對輸入、輸出點進行定義；
二、寫出完成控制要求的正確程序；
三、將程序輸入到 PLC 中去，并演示控制過程.
說明：1、用輸入輸出狀態燈指示階段狀態和輸入輸出狀態；
2、閃動按 1S 通 1S 斷設計；
3、按報警確認按鈕 PB3 消音。
奇怪?怎么不能上傳附件,我的程序如何傳上來?
