樓主  發表于: 2013-12-19 17:13
圖片：

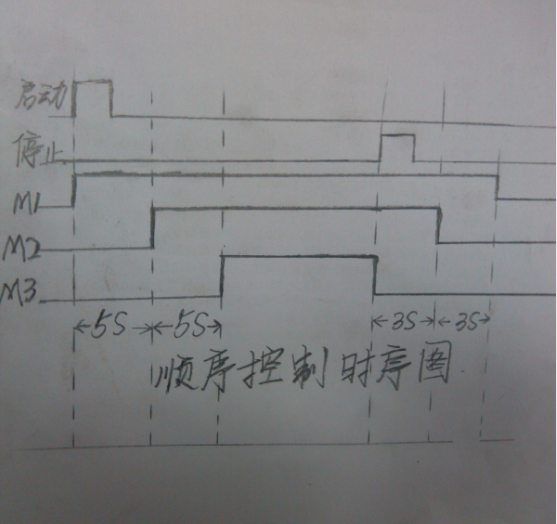

描述：順序控制時序圖

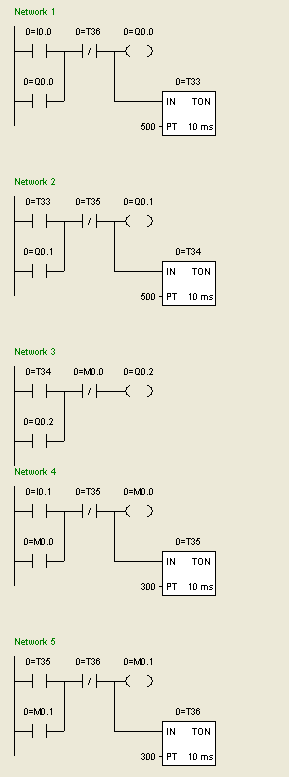

圖片：
三臺電機M1，M2，M3，分別通過接觸器KM1，KM2，KM3控制接通三相電源，啟動順序分別為 M1，M2，M3，間隔5秒，停車時順序為 M3，M2，M1，間隔3秒，用PLC控制接觸器的線圈。
程序有什么錯誤，請兄弟們指正。兄弟新手
下面附有程序圖、時序圖。
俺是新手
何止是夏天
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 124 點
下載積分: 779 分
在線時間: 3(小時)
注冊時間: 2013-12-17
最后登錄: 2014-02-27
查看何止是夏天的 主題 / 回貼
1樓  發表于: 2013-12-19 17:16
問題出在了停止的時候，模擬老是不對
俺是新手
學者夢
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 571 分
在線時間: 4(小時)
注冊時間: 2013-12-17
最后登錄: 2013-12-26
查看學者夢的 主題 / 回貼
2樓  發表于: 2013-12-19 18:18
   你的時間設的有問題，你T35和T36時間要設的比其他兩個定時器時間長點，就行了。
樓主留言：
真誠感謝好心的2樓！
試過了，不行。
hsqknx
級別: 工控俠客
精華主題: 0
發帖數量: 434 個
工控威望: 2449 點
下載積分: 511 分
在線時間: 747(小時)
注冊時間: 2011-06-13
最后登錄: 2025-06-22
查看hsqknx的 主題 / 回貼
3樓  發表于: 2013-12-20 16:24
你的T35定時器用得有問題
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1206 個
工控威望: 1750 點
下載積分: 7579 分
在線時間: 582(小時)
注冊時間: 2012-08-31
最后登錄: 2025-06-23
查看sanlihu的 主題 / 回貼
4樓  發表于: 2013-12-20 17:10

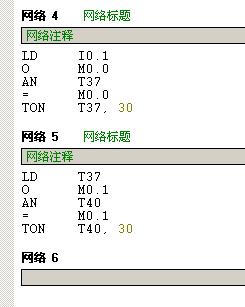

圖片：
編號改了就可得
樓主留言：
真誠感謝！可是該應該則么修改呢？我把T35 改成100ms的也不行啊。要不麻煩哥們，寫下此程序，仿真試試唄
吉圓電氣 QQ751673698
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1206 個
工控威望: 1750 點
下載積分: 7579 分
在線時間: 582(小時)
注冊時間: 2012-08-31
最后登錄: 2025-06-23
查看sanlihu的 主題 / 回貼
5樓  發表于: 2013-12-20 20:28

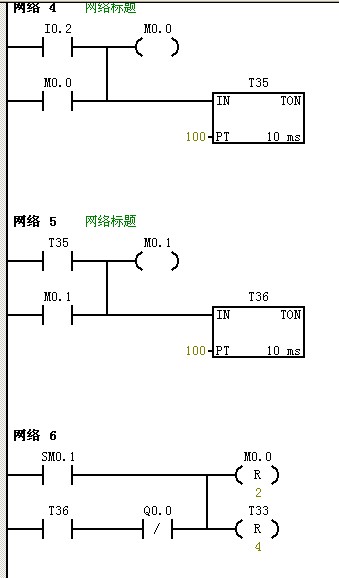

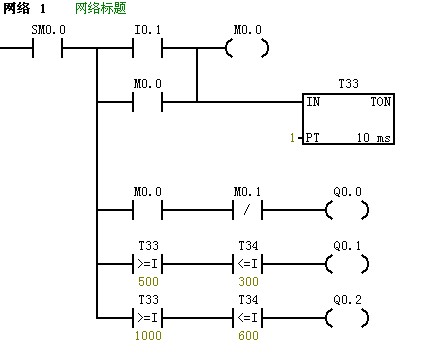

圖片：
圖片：
僅供參考
本帖最近評分記錄：
  • 下載積分:+2(何止是夏天) 感謝6樓，厲害！我試過了 ..
    • 吉圓電氣 QQ751673698
    醉湮邃虞
    醉湮邃虞話老黑
    級別: 略有小成
    精華主題: 0
    發帖數量: 229 個
    工控威望: 409 點
    下載積分: 1577 分
    在線時間: 209(小時)
    注冊時間: 2009-01-16
    最后登錄: 2015-03-18
    查看醉湮邃虞的 主題 / 回貼
    6樓  發表于: 2013-12-20 21:05

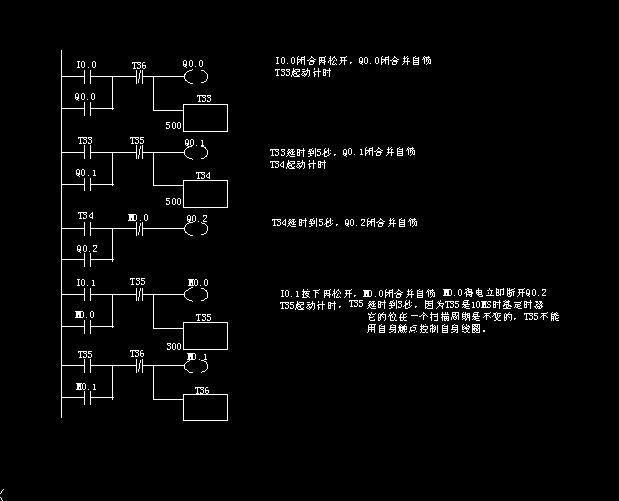

    這樣就可以啦,記得交學費哦!
    本帖最近評分記錄：
  • 下載積分:+2(何止是夏天) 果然可以了，謝啦，兄弟 ..
    • 棋牌比賽免費得實物，閑暇好去處
    http://www.jj.cn/indexTG.html?promoterid=108502812
    herong0523
    級別: 探索解密
    精華主題: 0
    發帖數量: 8 個
    工控威望: 127 點
    下載積分: 1410 分
    在線時間: 63(小時)
    注冊時間: 2013-11-13
    最后登錄: 2025-02-27
    查看herong0523的 主題 / 回貼
    7樓  發表于: 2013-12-20 21:56
    個人認為程序沒有問題，順序改下應該可以了
    zhangyuet
    互相交流  互相學習 互相幫助
    級別: 略有小成
    精華主題: 0
    發帖數量: 105 個
    工控威望: 222 點
    下載積分: 3665 分
    在線時間: 198(小時)
    注冊時間: 2008-02-26
    最后登錄: 2025-03-15
    查看zhangyuet的 主題 / 回貼
    8樓  發表于: 2013-12-21 23:25
    可能是受到掃描周期的影響，你加一步中間轉換T35、T36觸點各驅動一個中間繼電器，再有中間繼電器切斷電機運行
    gisd2012
    級別: 工控俠客
    精華主題: 0
    發帖數量: 57 個
    工控威望: 2917 點
    下載積分: 34582 分
    在線時間: 898(小時)
    注冊時間: 2012-04-10
    最后登錄: 2025-06-11
    查看gisd2012的 主題 / 回貼
    9樓  發表于: 2013-12-22 21:13
    網絡4中常閉點T35換成T36就可達到設計要求.
    lysimpering
    級別: 探索解密
    精華主題: 0
    發帖數量: 27 個
    工控威望: 171 點
    下載積分: 1252 分
    在線時間: 14(小時)
    注冊時間: 2013-01-16
    最后登錄: 2016-03-25
    查看lysimpering的 主題 / 回貼
    10樓  發表于: 2013-12-23 14:26
    T35和T36用的不對！
    醉湮邃虞
    醉湮邃虞話老黑
    級別: 略有小成
    精華主題: 0
    發帖數量: 229 個
    工控威望: 409 點
    下載積分: 1577 分
    在線時間: 209(小時)
    注冊時間: 2009-01-16
    最后登錄: 2015-03-18
    查看醉湮邃虞的 主題 / 回貼
    11樓  發表于: 2013-12-23 16:34
