工控人家園 西門子工控論壇 請教大神！！！！！！！！

dzh832

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 513 個
工控威望: 1046 點
下載積分: 12605 分
在線時間: 88(小時)
注冊時間: 2017-04-08
最后登錄: 2025-08-05
查看dzh832的主題 / 回貼

樓主發表于: 2022-06-11 19:15

只看樓主 | 小中大

圖片：

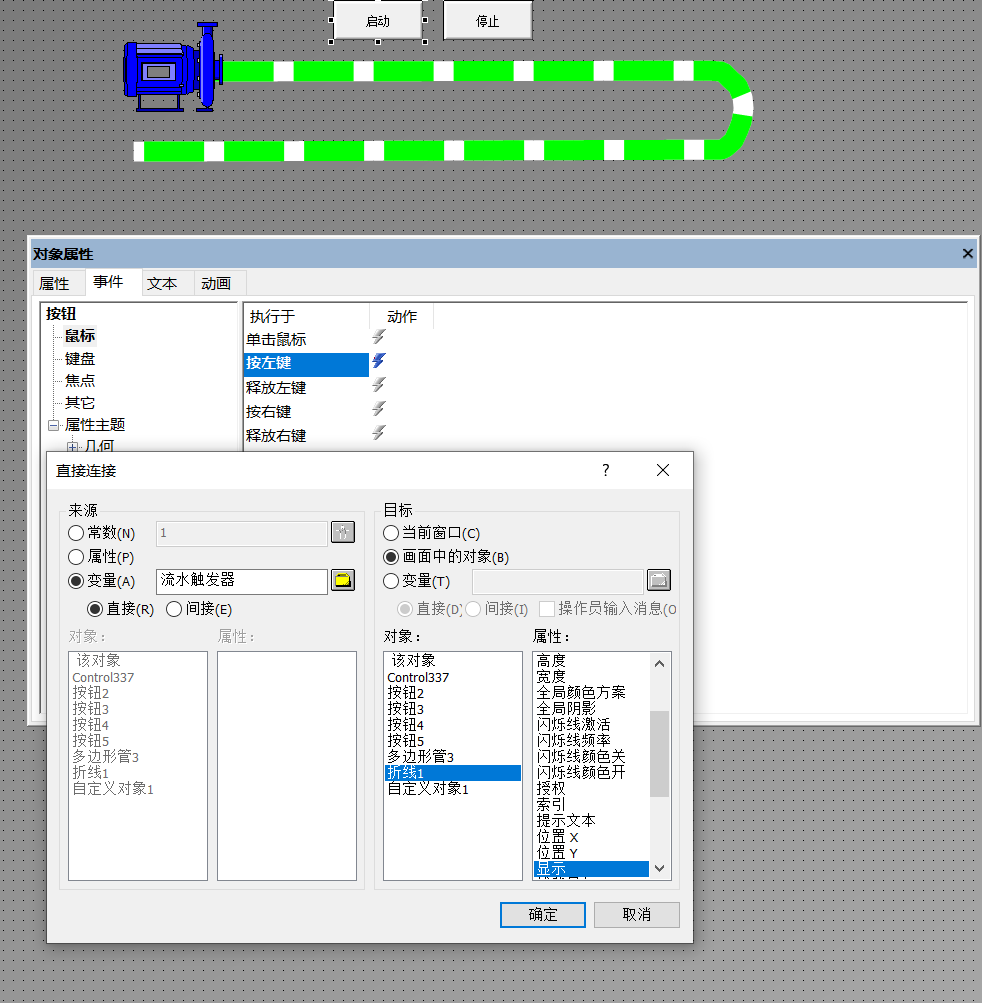

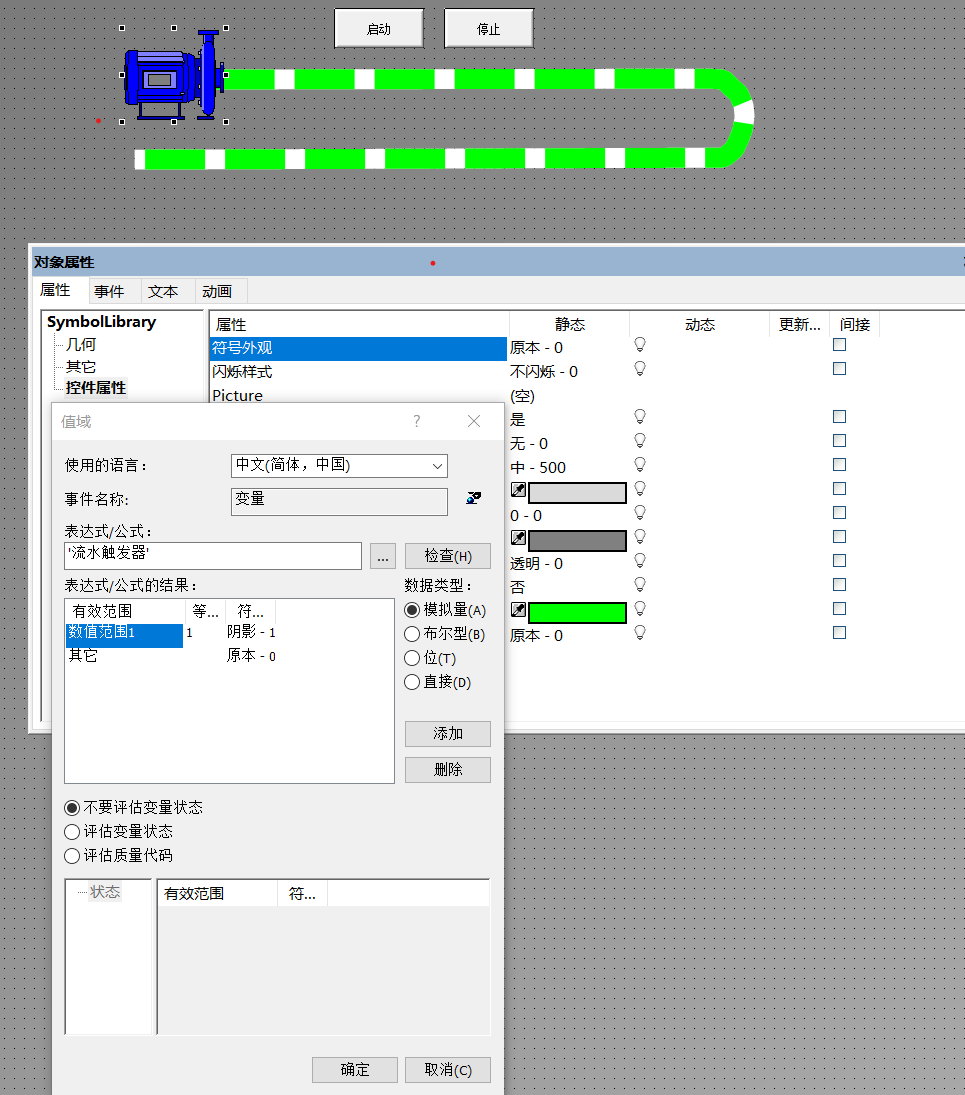

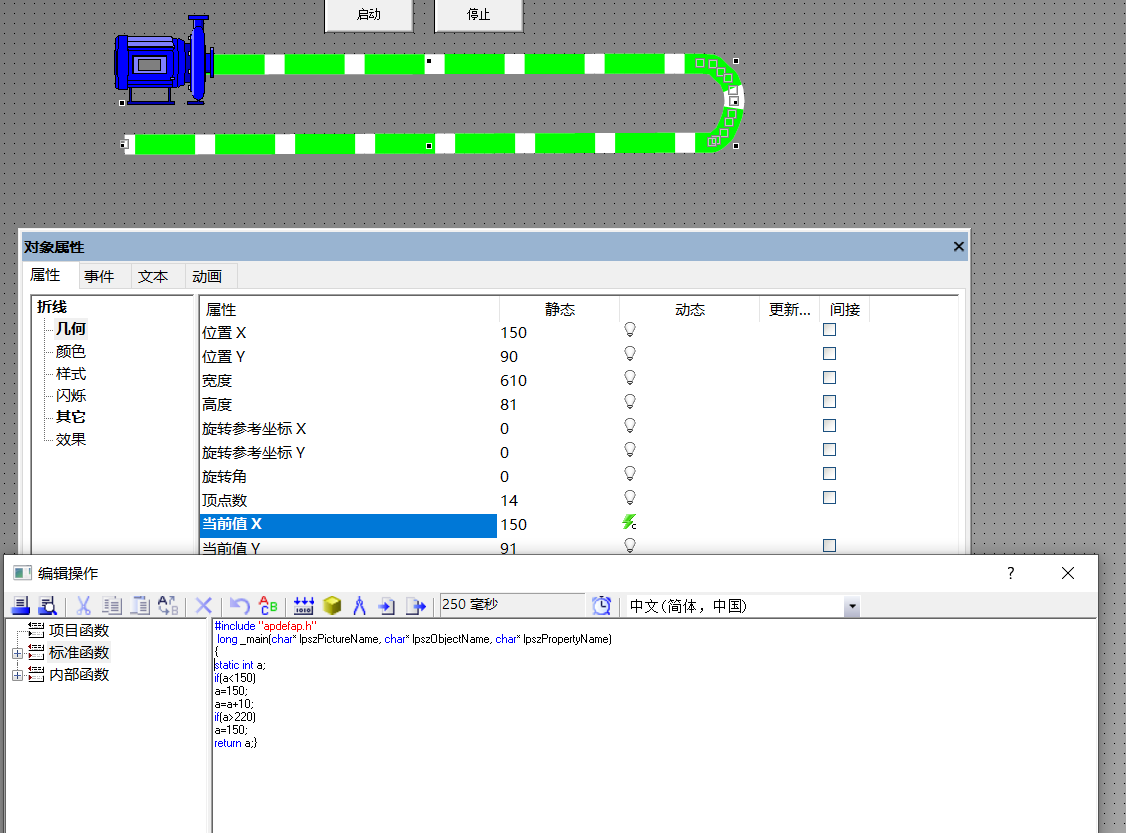

最近學習到用wincc做個管道流水的效果，結果變量關聯不上。

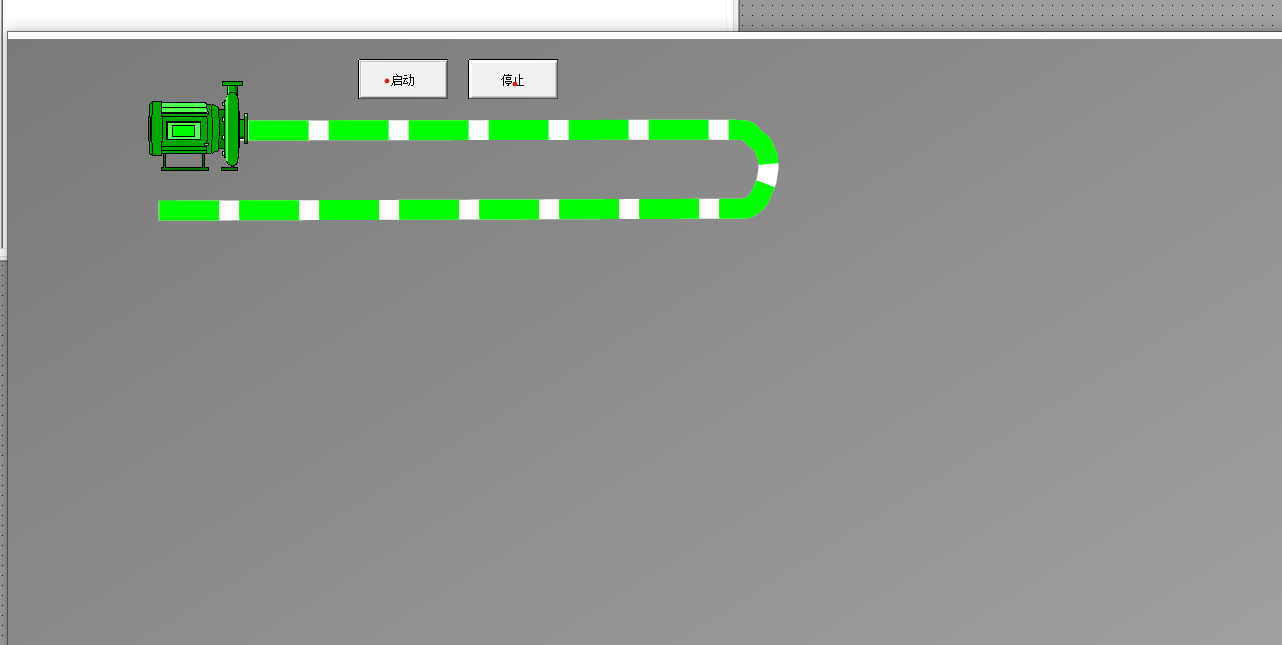

不關聯電機，可以出現流水效果。關聯上電機就沒了。

想請教大神！！！！
謝謝啦！！！！！！！！！！！！！！！！

13821917697

承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 797 個
工控威望: 3216 點
下載積分: 13844 分
在線時間: 1250(小時)
注冊時間: 2019-12-26
最后登錄: 2025-09-02
查看13821917697的主題 / 回貼

1樓發表于: 2022-06-11 21:27

只看該作者 | 小中大

對啊差不多就是這么做啊，沒看懂你啥問題，水流效果做個隱藏關聯個變量。一般都是跟電機運行狀態掛鉤

cythyx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-05-14
查看cythyx的主題 / 回貼

2樓發表于: 2022-06-12 13:25

只看該作者 | 小中大

要學會變通嘛，電機關聯找不到，你不會自己上個藍色電機的圖和一個綠色電機的圖嗎？然后利用隱藏屬性，OFF的顯示藍色電機圖，ON的時候顯示綠色電機的圖。我動畫做不出來我就用隱藏顯示功能。

本帖最近評分記錄：

下載積分:+1(dzh832) 真誠感謝！

刺客工控

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 92 點
下載積分: 1114 分
在線時間: 14(小時)
注冊時間: 2022-03-15
最后登錄: 2024-09-11
查看刺客工控的主題 / 回貼

3樓發表于: 2022-06-13 14:13

只看該作者 | 小中大

2樓說的有道理

木林森

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 363 個
工控威望: 2431 點
下載積分: 2145 分
在線時間: 250(小時)
注冊時間: 2020-08-16
最后登錄: 2025-09-02
查看木林森的主題 / 回貼

4樓發表于: 2022-06-14 09:01

只看該作者 | 小中大

需要用到動畫周期觸發器，只有VB腳本才支持動畫周期觸發器，你的方法都不對呀

dzh832

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 513 個
工控威望: 1046 點
下載積分: 12605 分
在線時間: 88(小時)
注冊時間: 2017-04-08
最后登錄: 2025-08-05
查看dzh832的主題 / 回貼

5樓發表于: 2022-06-14 10:41

只看該作者 | 小中大

我用的是變量
