工控人家園 西門子工控論壇 請問在S7-300LAD中如何在界面中動態改變計時器的時間設定值

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

樓主發表于: 2008-10-31 14:41

只看樓主 | 小中大

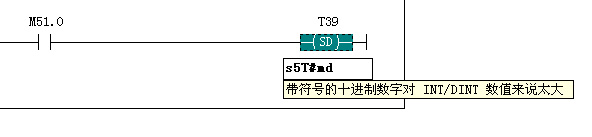

圖片：

根據工藝要求，要在MCGS中的文本框中輸入可變延時1.6秒或1.4秒，從而達到精確控制。

但在LAD中SD計時器總出現語法錯誤，S5T#后面無不知應寫什么。MW,MD都不行。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6814 個
工控威望: 38418 點
下載積分: 11131 分
在線時間: 9710(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-10
查看cvlsam的主題 / 回貼

1樓發表于: 2008-10-31 15:08

只看該作者 | 小中大

MW,MD自然不行～～MW,MD作為WORD，以及DWORD類型如何賦予一個需要S5Time數據類型的定時器呢？

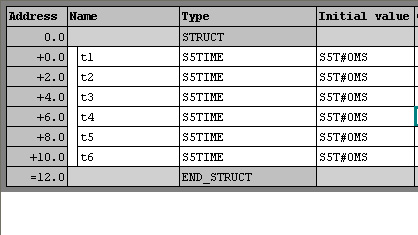

在DB塊中聲明一個變量，數據類型為S5Time，然后賦予SD定時器～～

以上

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

2樓發表于: 2008-11-06 16:01

只看該作者 | 小中大

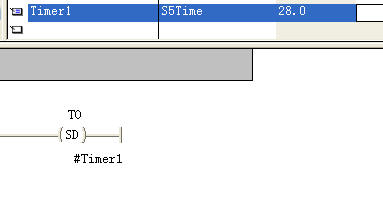

圖片：

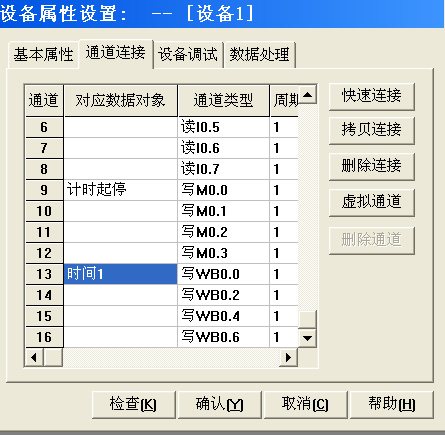

SD計時器是接受了DB塊里定義的S5Time的類型了，但是，和MCGS怎么連接通道。

而且如圖所示，M0.0一接通，PLC的SF燈就亮了。為什么默認是12S180mS

以恒

Blog: http://ye_w.plcjs.cn/

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 5 篇
發帖數量: 466 個
工控威望: 3090 點
下載積分: 4183 分
在線時間: 68(小時)
注冊時間: 2007-08-26
最后登錄: 2025-05-12
查看以恒的主題 / 回貼

3樓發表于: 2008-11-06 16:42

只看該作者 | 小中大

從MCGS送過來的變量不能直接使用，這個與你對S5TIME變量不熟悉造成的，建議你F1查看加深理解。

從上位機過來的word或者int變量，需要轉換bcd碼，然后確定時基，最后再送到定義的S5TIME變量

歡迎大家訪問我的BLOG: [URL]http://ye_w.plcjs.cn/[/URL]

1、ABB AC500系列PLC培訓或技術支持
2、購買PLC和方案咨詢電話：13973322058
3、其他請通過郵箱：07330731@163.com

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-07
查看wwcwwc的主題 / 回貼

4樓發表于: 2008-11-07 17:18

只看該作者 | 小中大

學習了.

udbyifeng

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 117 個
工控威望: 236 點
下載積分: 1868 分
在線時間: 107(小時)
注冊時間: 2008-11-05
最后登錄: 2025-03-30
查看udbyifeng的主題 / 回貼

5樓發表于: 2008-11-09 11:25

只看該作者 | 小中大

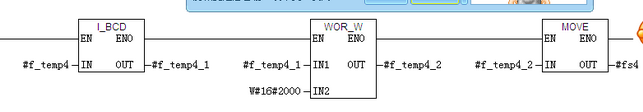

描述：屏上寫時間
圖片：

上面的問題在提示下我終于明白了部分,謝謝分享了,請看附圖;學習了就支持一下;時基是一秒;

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

6樓發表于: 2008-11-13 14:30

只看該作者 | 小中大

w#16#2000是確定時基是1秒的嗎？
