圖片：：

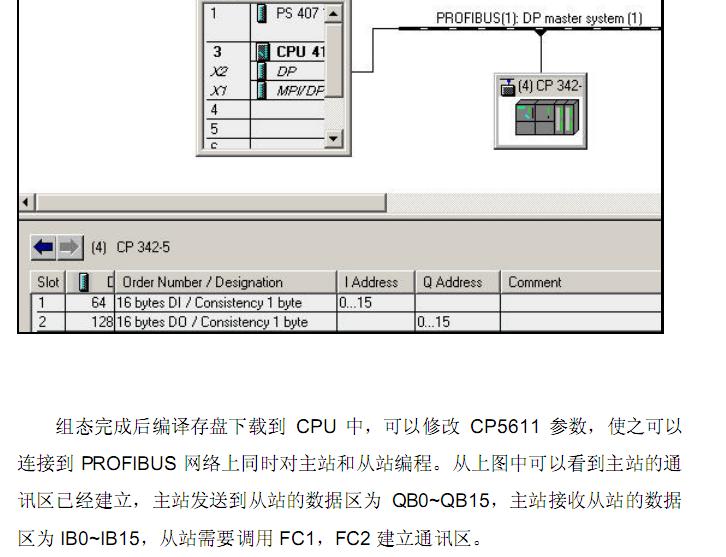

如圖所示：QB0--QB15,IB0---IB15.是什么存儲區？在plc上還是模塊上？













如圖所示：QB0--QB15,IB0---IB15.是什么存儲區？在plc上還是模塊上？

輸入輸出區。在CPU中。

引用

引用樓主njymail于2009-04-30 11:10發表的 profibus 通訊數據區 是什么？容量多大？ :
圖片：：
如圖所示：QB0--QB15,IB0---IB15.是什么存儲區？在plc上還是模塊上？

[attachment=22651]

.......

首先CP342-5是西門子一個冗余模塊，這個模塊跟其他的DP從站（無論智能還是非智能從站）都有所區別，CP342-5的DP I/O區是虛擬I/O區，它與300的過程映像區是不同的，用戶無法從HWConfig里面直接訪問它的虛擬I/O區300里如果不編寫程序，系統不能正常運行，通訊時YLINK和CP342-5的SF和BF會閃爍報警，這需要在300中FC程序中調用，這點類似于西門子的CP343-1的485模塊的使用，這些是后話。
至于你說的存儲區的問題，它比較特殊是個虛擬映像區！

謝謝，還有幾個問題：


   1，這個虛擬區容量多大？是不是就是輸入輸出過程映像區？
   2，起始和終止地址是多少？
   3，標示符是什么？
   4，用move指令如何訪問？
  5，這個存儲區是在plc上的還是在cp上的？
