樓主發表于: 2011-10-19 12:09

只看樓主 | 小中大

圖片：

請問一下K9003 當前值是怎么樣更改

新人一個謝謝大家的幫助

yu520tdf

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yu520tdf的主題 / 回貼

1樓發表于: 2011-10-19 12:32

只看該作者 | 小中大

上升脈沖時把十進制數9003寫到十六進制的第5個模塊的1600#里如是后邊是K2就是寫到1600#和1601號

qinchuangyi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的主題 / 回貼

2樓發表于: 2011-10-19 14:46

只看該作者 | 小中大

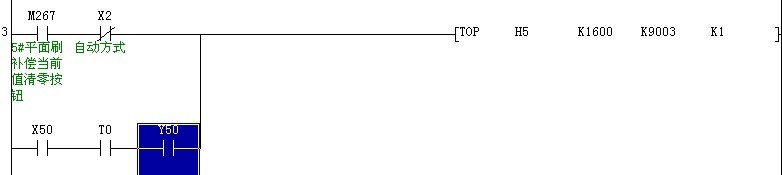

[T0   H5   K1600  K9003  K1]  當前值更改專用指令
T0     Plc>》》定位模塊
H5     定位模塊的首地址分配位置 50（不一定是第5個模塊）
K1600    軸控制數據區（軸1：1500，軸2：1600，軸3：1700，軸4：1800）
K9003     當前值更改
K1        設定值

當自動/手動轉換開關X2，M267條件成立時，向首位地址50的定位模塊的軸2發送一次定位數據當前值更改的請求指令。
其實是將定位數據區1600當前值進行清零的請求，不能理解成K9003的當前值。

樓主留言：

是不是可以理解成給1600緩沖區內數據清零，和MOVP K0 U5\G1600有什么區別嗎

w19761118

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 203 點
下載積分: 17712 分
在線時間: 836(小時)
注冊時間: 2010-12-09
最后登錄: 2025-05-15
查看w19761118的主題 / 回貼

3樓發表于: 2011-10-19 18:15

只看該作者 | 小中大

學習。。。。。。。

uu.liu

COG_FOG_COF_貼片_ 貼合

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 770 個
工控威望: 991 點
下載積分: 13535 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2025-05-15
查看uu.liu的主題 / 回貼

4樓發表于: 2011-10-19 20:40

只看該作者 | 小中大

mov k9003 u5/g1600 還是少用To和From 多用MOV啊樓主，容易理解！

QQ:569456723

qinchuangyi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的主題 / 回貼

5樓發表于: 2011-10-21 10:22

只看該作者 | 小中大

NO。
緩沖存儲地址1600內存儲的是定位起動數據的編號，不是定位地址或位移量的數據。#1600寫入9003是請求定位數據當前值的更改。

比如：[T0P H5 K1600 K9001 K1]是向高三位地址為50的定位模塊的軸2發送了原點回歸指令，并不能理解成是向1600寫入了定位地址9001
[T0P H5 K1600 K9003 K1]=[MOVP K9003 U5\G1600]
