工控人家園 三菱工控論壇 QJ71C24N-R2 與 GX 的連線

kstan

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

樓主發表于: 2011-08-18 22:51

只看樓主 | 小中大

關于QJ71C24N-R2 與 GX 的連線到底是手冊上那一種接法呢! 我嘗試了各種方法，到現在還是沒有連上啊！
我已經按照手冊上把開關設置好; 用SC軟件設置了智能模塊！
還是沒連上，一通訊，模塊的RD燈閃了一下，然后就亮ERR.燈了�。ㄥe誤代碼報32616）大家快救救我吧！

kstan

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

1樓發表于: 2011-08-18 23:05

只看該作者 | 小中大

圖片：

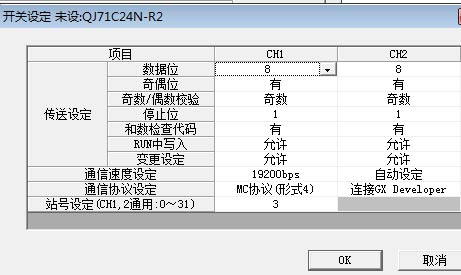

GX 的設置是

baoshizhi

級別: VIP會員

精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

2樓發表于: 2011-08-19 09:43

只看該作者 | 小中大

GX 的設置有錯，
實際上不要做任何設置就可以連接(只要連接線對).
建議用RS232口

baoshizhi

級別: VIP會員

精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

3樓發表于: 2011-08-19 09:48

只看該作者 | 小中大

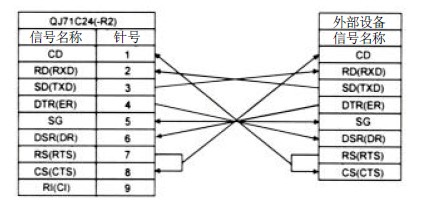

連接線用圖上的第一個

kstan

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

4樓發表于: 2011-08-19 16:07

只看該作者 | 小中大

非常感謝！我已經連上了！
