新手請教下，定位里面的直線插補和圓弧插補怎么理解

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 161960 分
在線時間: 3243(小時)
注冊時間: 2007-11-21
最后登錄: 2025-09-06
查看sjm213的主題 / 回貼

1樓發表于: 2013-12-31 17:19

只看該作者 | 小中大

簡單理解，直線插補就是兩個軸走直線；圓弧插補就是兩個軸畫圓；
但因?yàn)閮奢S只能在X和Y兩個方向進給，所以直線和圓不像是我們用直尺、圓規那樣一下子做出來，只能將按照直線和圓的軌跡逐點逼近，最后加工出一個類似直線或圓的軌跡來。取點多少，就考量了加工精度。
看看百度出來的兩周插補走刀動態圖片：

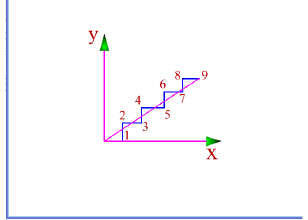

1.直線插補

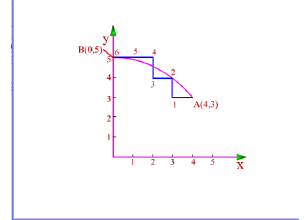

2.圓弧插補

jian5208

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 133 點
下載積分: 1039 分
在線時間: 32(小時)
注冊時間: 2013-04-04
最后登錄: 2018-01-29
查看jian5208的主題 / 回貼

2樓發表于: 2013-12-31 18:28

只看該作者 | 小中大

學習了。謝謝版主。

cjt1890

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 69 個
工控威望: 245 點
下載積分: 507 分
在線時間: 44(小時)
注冊時間: 2013-08-19
最后登錄: 2014-02-28
查看cjt1890的主題 / 回貼

3樓發表于: 2014-01-03 14:39

只看該作者 | 小中大

引用
引用第1樓sjm213于2013-12-31 17:19發表的 :
簡單理解，直線插補就是兩個軸走直線；圓弧插補就是兩個軸畫圓；
但因?yàn)閮奢S只能在X和Y兩個方向進給，所以直線和圓不像是我們用直尺、圓規那樣一下子做出來，只能將按照直線和圓的軌跡逐點逼近，最后加工出一個類似直線或圓的軌跡來。取點多少，就考量了加工精度。
看看百度出來的兩周插補走刀動態圖片：
1.直線插補
[attachment=116544]
.......

恩，懂得點了，謝謝，那3軸、4軸插補，又是怎么回事
