樓主發表于: 2017-03-11 19:24

只看樓主 | 小中大

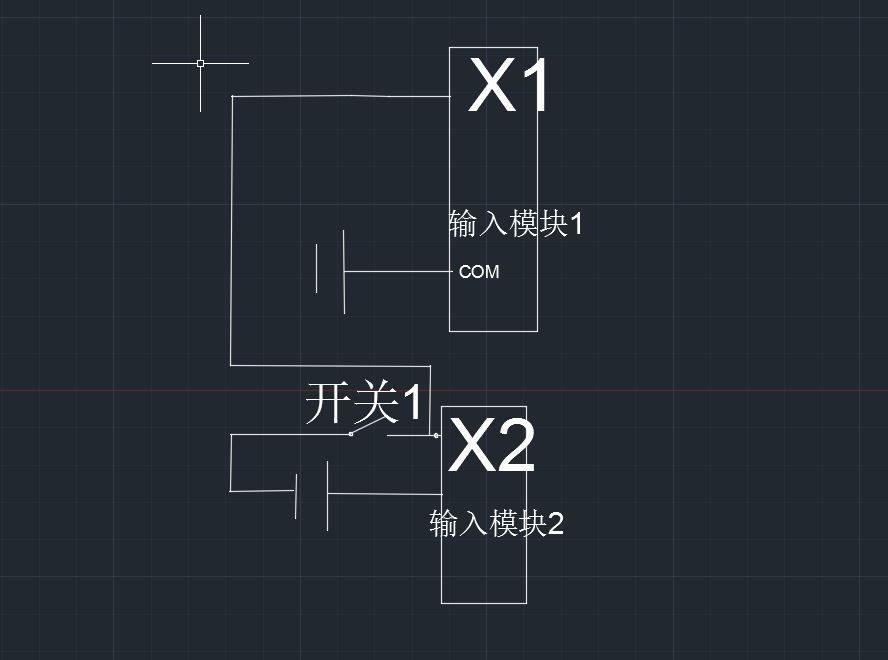

圖片：

如圖，開關1合上時，X1、X2輸入信號燈會同時亮。為什么？？
兩個24V電源中，上面那個電源似乎沒有形成回路啊。
補充一句：兩個輸入模塊分別接在兩個不同PLC上

[ 此帖被playboyss在2017-03-15 12:08重新編輯 ]

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-09
查看銘杰工控的主題 / 回貼

1樓發表于: 2017-03-11 19:29

只看該作者 | 小中大

圖紙已經畫得這么明白了，開關1合上時，X1 X2 端都有低電位輸入豈能不同時亮

樓主留言：

以前沒遇到過用兩個電源的，上面那個模塊電源電流沒形成回路啊

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

playboyss

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的主題 / 回貼

2樓發表于: 2017-03-11 20:10

只看該作者 | 小中大

問一下燈泡會亮嗎？用電池試過沒亮，其它直流電源沒試過

vios1161

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 190 個
工控威望: 308 點
下載積分: 670 分
在線時間: 210(小時)
注冊時間: 2016-07-30
最后登錄: 2025-06-13
查看vios1161的主題 / 回貼

3樓發表于: 2017-03-12 07:51

只看該作者 | 小中大

不會通…要把 2 個 power supply 的負電接成一點，達到共地及共準位，才會通。

jicjic111

進步

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 377 點
下載積分: 911 分
在線時間: 377(小時)
注冊時間: 2013-05-30
最后登錄: 2025-07-04
查看jicjic111的主題 / 回貼

4樓發表于: 2017-03-12 08:39

只看該作者 | 小中大

按圖紙X1沒回路燈不會亮，但是X1，X2 ，COM端PLC內部是共用的，也是接通的，所以燈亮了

樓主留言：

忘了說了，兩個輸入模塊接在不同PLC上的

playboyss

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的主題 / 回貼

5樓發表于: 2017-03-13 09:29

只看該作者 | 小中大

再頂一下。。。。。。。難道是因為兩個電源Input端接在同一電網中

gzz6868

學習學習再學習

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 356 點
下載積分: 2416 分
在線時間: 68(小時)
注冊時間: 2007-09-26
最后登錄: 2025-04-16
查看gzz6868的主題 / 回貼

6樓發表于: 2017-03-13 19:36

只看該作者 | 小中大

你用萬用表測試一下，COM端在內部是通的
