請問FX2N-4AD-PT和SBWZ PT-100熱敏電阻4-20mA變送器是怎樣接線才正確？

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-04
查看tingfenghu的主題 / 回貼

1樓發表于: 2018-01-01 17:15

只看該作者 | 小中大

FX2N-4AD-PT是直接接PT100，
不能接4－20ma變送器，

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

李飛師傅

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 580 個
工控威望: 678 點
下載積分: 4109 分
在線時間: 472(小時)
注冊時間: 2014-09-22
最后登錄: 2025-03-26
查看李飛師傅的主題 / 回貼

2樓發表于: 2018-01-01 18:22

只看該作者 | 小中大

兄弟你看看這個能用嗎。

附件：

fx2n 4ad pt.rar (953 K) 下載次數:337
網站提示: 請不要用迅雷下載附件，容易出錯

附件：

fx2n編程器與 fx2n-4ad pt模擬量模塊讀出程序.rar (158 K) 下載次數:280
網站提示: 請不要用迅雷下載附件，容易出錯

伍仔

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 224 點
下載積分: 508 分
在線時間: 39(小時)
注冊時間: 2007-09-18
最后登錄: 2025-04-04
查看伍仔的主題 / 回貼

3樓發表于: 2018-01-02 08:56

只看該作者 | 小中大

多謝2樓大師，我一會試試

小滿和老鳥

專注，堅持！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 256 個
工控威望: 371 點
下載積分: 904 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2025-05-04
查看小滿和老鳥的主題 / 回貼

4樓發表于: 2018-01-02 18:05

只看該作者 | 小中大

FX2N-4AD-PT直接接線熱電阻，不需要變送器

伍仔

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 224 點
下載積分: 508 分
在線時間: 39(小時)
注冊時間: 2007-09-18
最后登錄: 2025-04-04
查看伍仔的主題 / 回貼

5樓發表于: 2018-01-03 09:20

只看該作者 | 小中大

圖片：

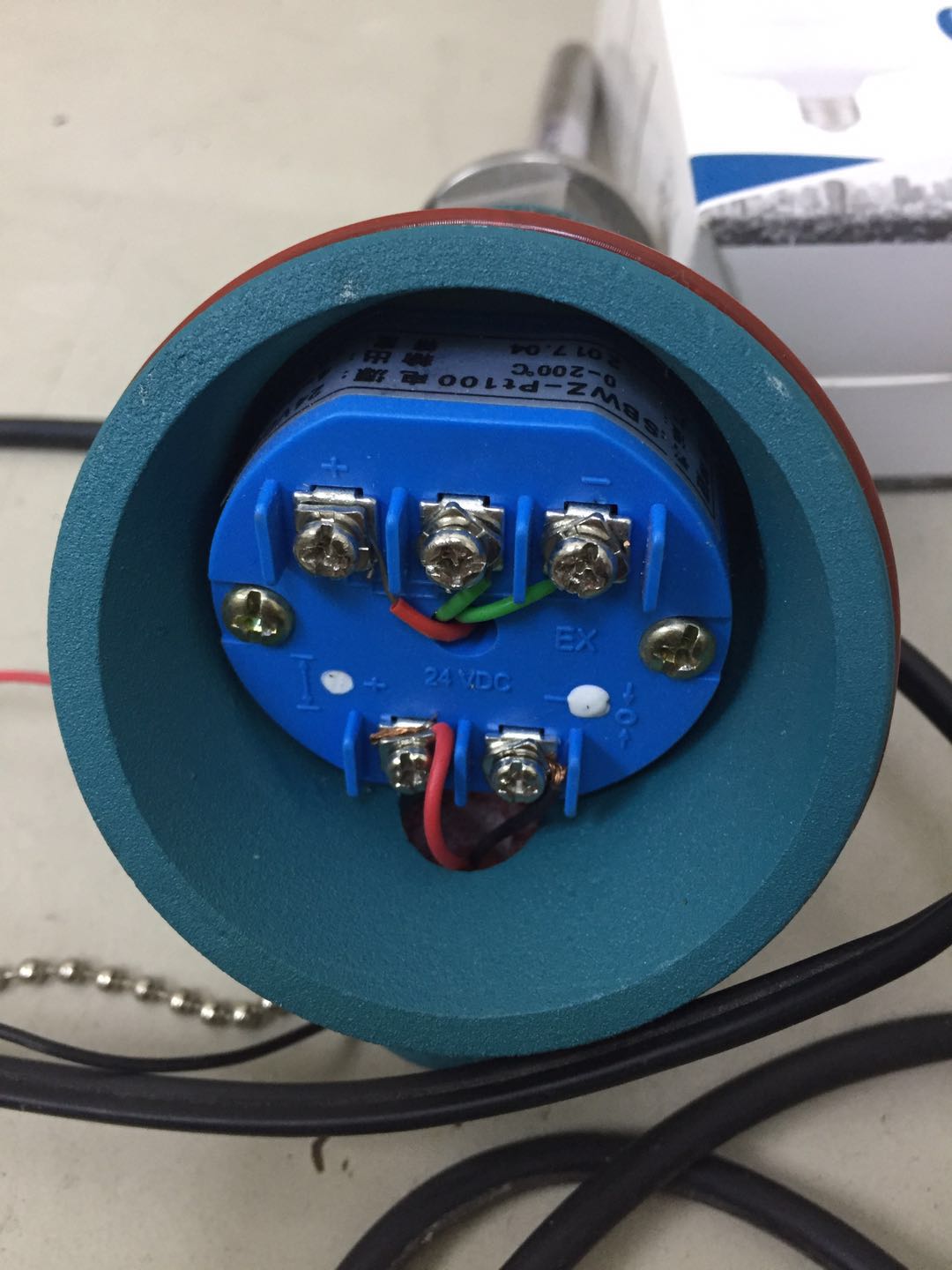

PT100輸出是4-20ma只有兩條線（DC24V + -），怎樣跟FX2N-4AD-PT連接才能讀取正確溫度，程序數值會跳，我現在接來接去都溫度都不正確

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-04
查看tingfenghu的主題 / 回貼

6樓發表于: 2018-01-03 13:03

只看該作者 | 小中大

你把變送器拆掉，找到PT100的傳感器的三根線，接到模塊上面。
你用4－20ma應該用FX2N－4AD，不帶PT的。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

hcl1230

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 92 個
工控威望: 192 點
下載積分: 530 分
在線時間: 75(小時)
注冊時間: 2014-07-22
最后登錄: 2025-04-29
查看hcl1230的主題 / 回貼

7樓發表于: 2018-01-03 17:49

只看該作者 | 小中大

這說明書講的很清楚按圖操作即可
