某個項目中，fx3u需要和客戶的PC進行IO通信。我覺得應該可以在沒有增加模塊的前提下，客戶的PC依然可以通過連接觸摸屏的以太網接口和fx3u進行IO通信。
硬件：fx3u，觸摸屏gs2107，筆記本電腦。
軟件：以太網調試助手。

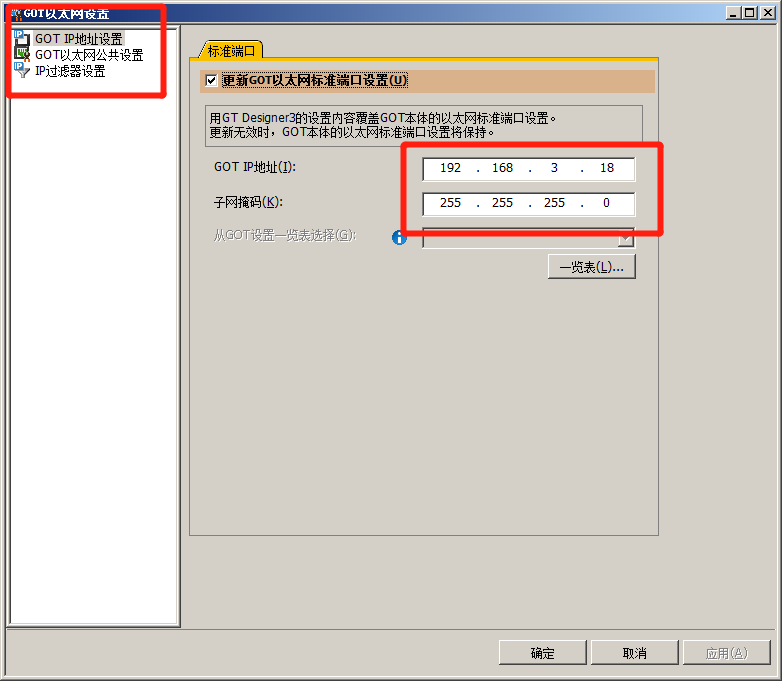

Step1：觸摸屏設置好IP地址。IP地址與筆記本同一網段。
注意：如果通過以太網口對觸摸屏程序進行上傳下載，需要做一下設置，否則不行。
Step2：Fx3u通過232口連接觸摸屏，設置為ch1。電腦通過以太網口連接gs2107，設為ch2。
以太網調試助手設置為客戶端，觸摸屏的端口號是下面圖框中的5021。
上面詳細設置中的內容請參考手冊《GOT1000連接手冊-計算機，MODBUS,周邊機器篇》中的3.5節。這里我選用的通信類型7（MC 通訊協議 （4E 幀））。
Step3：設置軟元件傳輸。
這樣，串口調試助手就可以通過發送代碼，注意代碼的空格不能省略。
54 00 00 00 00 00 01 01 00 00 00 06 00 00 00 01 19 00 00
就可以獲取got的反饋，經過簡單處理可知道是got上面的時間。
總結：這種方式通信方式個人感覺最大的缺點是速度有點慢。
