樓主  發表于: 2022-09-17 21:39
四個開關，x0,x1,x2,x3
開任意三個亮紅燈y0，
開任意兩個亮黃燈y1，
開任意 一個亮綠燈y2。
要實現這個功能用什么思路來設計呢，看書上用的是真值表，然后用邏輯法簡化，再編梯形圖。感覺邏輯簡化看不懂，太麻煩了
有木有 好的思路呢。討論一下
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-07-11
查看twingo49的 主題 / 回貼
1樓  發表于: 2022-09-17 22:12
開關ON寄存器加1，開關OFF寄存器減1，判斷寄存器內容，等於 3 時Y0 ON，等於  2 時Y1 ON，等於 1 時Y2 ON。
本帖最近評分記錄：
  • 下載積分:+1(mhi007)
  • 下載積分:+2(yangqb)
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2867 個
    工控威望: 3639 點
    下載積分: 3562 分
    在線時間: 3828(小時)
    注冊時間: 2007-11-04
    最后登錄: 2025-08-02
    查看tingfenghu的 主題 / 回貼
    2樓  發表于: 2022-09-18 17:06
    SUM指令，
    不支持這個指令的，
    用For來統計X0—X3里有幾個1，
    不用什么真值表。
    [ 此帖被tingfenghu在2022-09-18 17:11重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+1(烏龜船長) 好貼好貼！
    • 二手PLC,觸摸屏，伺服驅動，各類氣動設備
    http://shop58129605.taobao.com/
    wenqing1012
    級別: 家園常客
    精華主題: 0
    發帖數量: 659 個
    工控威望: 819 點
    下載積分: 2469 分
    在線時間: 493(小時)
    注冊時間: 2006-11-03
    最后登錄: 2025-08-02
    查看wenqing1012的 主題 / 回貼
    3樓  發表于: 2022-09-18 21:10
    1樓的辦法可以，只是程序有些多。
    機會是自己創造的！
    cwm0848
    級別: 探索解密
    精華主題: 0
    發帖數量: 67 個
    工控威望: 187 點
    下載積分: 498 分
    在線時間: 74(小時)
    注冊時間: 2017-03-21
    最后登錄: 2025-07-31
    查看cwm0848的 主題 / 回貼
    4樓  發表于: 2022-09-18 22:53
    見圖，用LD=指令比較好理解
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4859 個
    工控威望: 8286 點
    下載積分: 18141 分
    在線時間: 3398(小時)
    注冊時間: 2016-10-31
    最后登錄: 2025-08-02
    查看夢雨天涯的 主題 / 回貼
    5樓  發表于: 2022-09-19 08:14

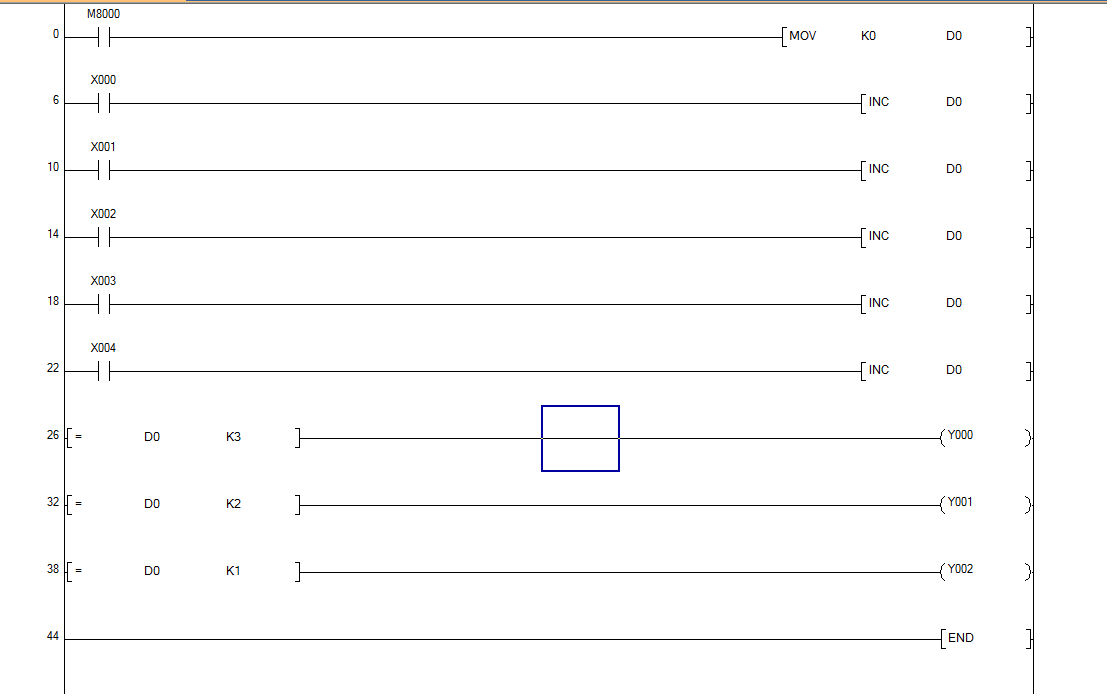

    圖片：
    管你真真假假，我這個什么PLC都可以
    本帖最近評分記錄：
  • 下載積分:+1(山西長治馮) 是我看不明白了？這能行？
  • 下載積分:+1(ajunn) 不錯，加雞腿
    • 微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群462042464
    qwer0987
    技術交流郵：jt1803@foxmail.com
    級別: 略有小成
    精華主題: 0
    發帖數量: 161 個
    工控威望: 333 點
    下載積分: 3956 分
    在線時間: 100(小時)
    注冊時間: 2021-08-26
    最后登錄: 2025-07-18
    查看qwer0987的 主題 / 回貼
    6樓  發表于: 2022-09-19 12:08
    1樓的簡潔明了
    技術交流郵：jt1803@foxmail.com
    renfuliang
    級別: 正式會員
    精華主題: 0
    發帖數量: 24 個
    工控威望: 71 點
    下載積分: 407 分
    在線時間: 15(小時)
    注冊時間: 2021-09-01
    最后登錄: 2025-07-30
    查看renfuliang的 主題 / 回貼
    7樓  發表于: 2022-09-19 22:22
    SUM K1X0 D0
    然后D0做比較進行輸出
    本帖最近評分記錄：
  • 下載積分:+5(心碎了無痕)
    flyjie007
    級別: 正式會員
    精華主題: 0
    發帖數量: 14 個
    工控威望: 83 點
    下載積分: 545 分
    在線時間: 20(小時)
    注冊時間: 2019-10-11
    最后登錄: 2025-04-22
    查看flyjie007的 主題 / 回貼
    8樓  發表于: 2022-09-21 14:44
    引用
    引用第5樓夢雨天涯于2022-09-19 08:14發表的  :
    管你真真假假，我這個什么PLC都可以

    如果多次按X0呢
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4859 個
    工控威望: 8286 點
    下載積分: 18141 分
    在線時間: 3398(小時)
    注冊時間: 2016-10-31
    最后登錄: 2025-08-02
    查看夢雨天涯的 主題 / 回貼
    9樓  發表于: 2022-09-21 14:46
    引用
    引用第8樓flyjie007于2022-09-21 14:44發表的  :

    如果多次按X0呢

    你猜，我上面不是先清零嗎
    微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群462042464
    jimmyhiyawu
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 11 個
    工控威望: 1001 點
    下載積分: 30759 分
    在線時間: 66(小時)
    注冊時間: 2022-06-20
    最后登錄: 2025-08-02
    查看jimmyhiyawu的 主題 / 回貼
    10樓  發表于: 2022-09-21 15:29
    引用
    引用第5樓夢雨天涯于2022-09-19 08:14發表的  :
    管你真真假假，我這個什么PLC都可以


    好厲害的！一點就通！謝謝您！
    heiheiwodeai
    級別: 略有小成
    精華主題: 0
    發帖數量: 257 個
    工控威望: 379 點
    下載積分: 998 分
    在線時間: 342(小時)
    注冊時間: 2013-03-26
    最后登錄: 2025-07-30
    查看heiheiwodeai的 主題 / 回貼
    11樓  發表于: 2022-09-21 16:46
    有個BUG， 按住X0-X4任意一個 數會一直加
    引用
    引用第5樓夢雨天涯于2022-09-19 08:14發表的  :
    管你真真假假，我這個什么PLC都可以
