工控人家園 三菱工控論壇 三菱Q02CPU通過串行通信模塊QJ71C24N與威綸MT6070IE無法建立通信！

afengahong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 57 個
工控威望: 213 點
下載積分: 1453 分
在線時間: 16(小時)
注冊時間: 2009-02-05
最后登錄: 2024-11-21
查看afengahong的主題 / 回貼

樓主發表于: 2021-12-22 00:12

只看樓主 | 小中大

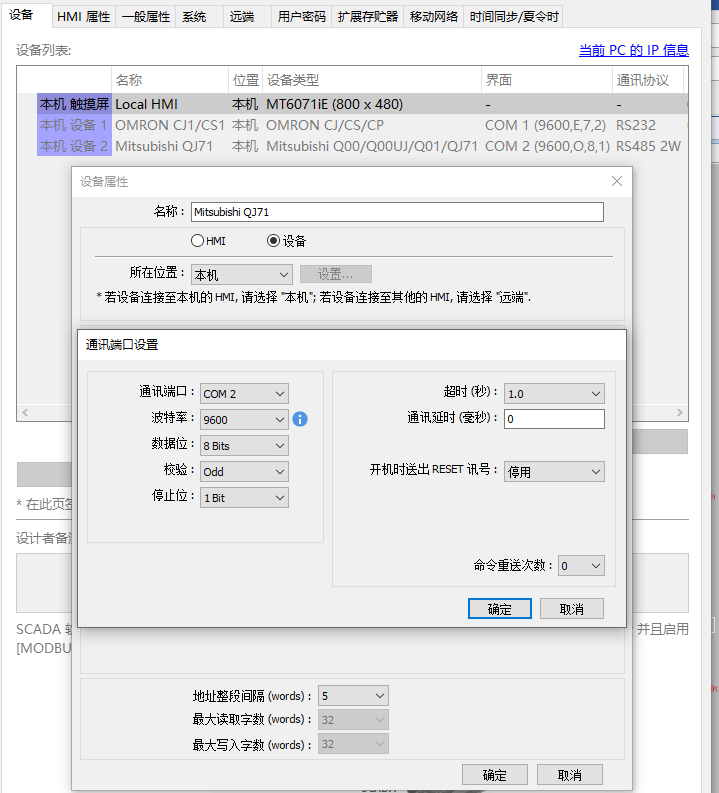

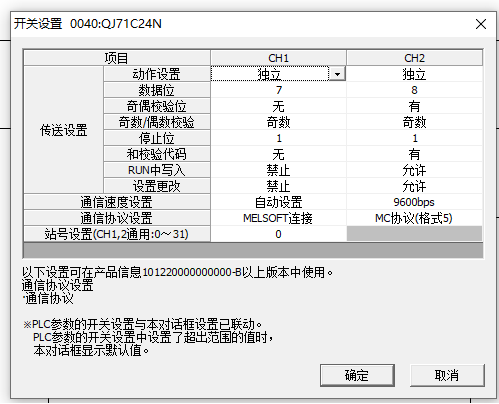

圖片：

試了好多次都沒辦法連上觸摸屏，誰有現成的案例幫忙發一個！謝謝！

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的主題 / 回貼

1樓發表于: 2021-12-22 10:36

只看該作者 | 小中大

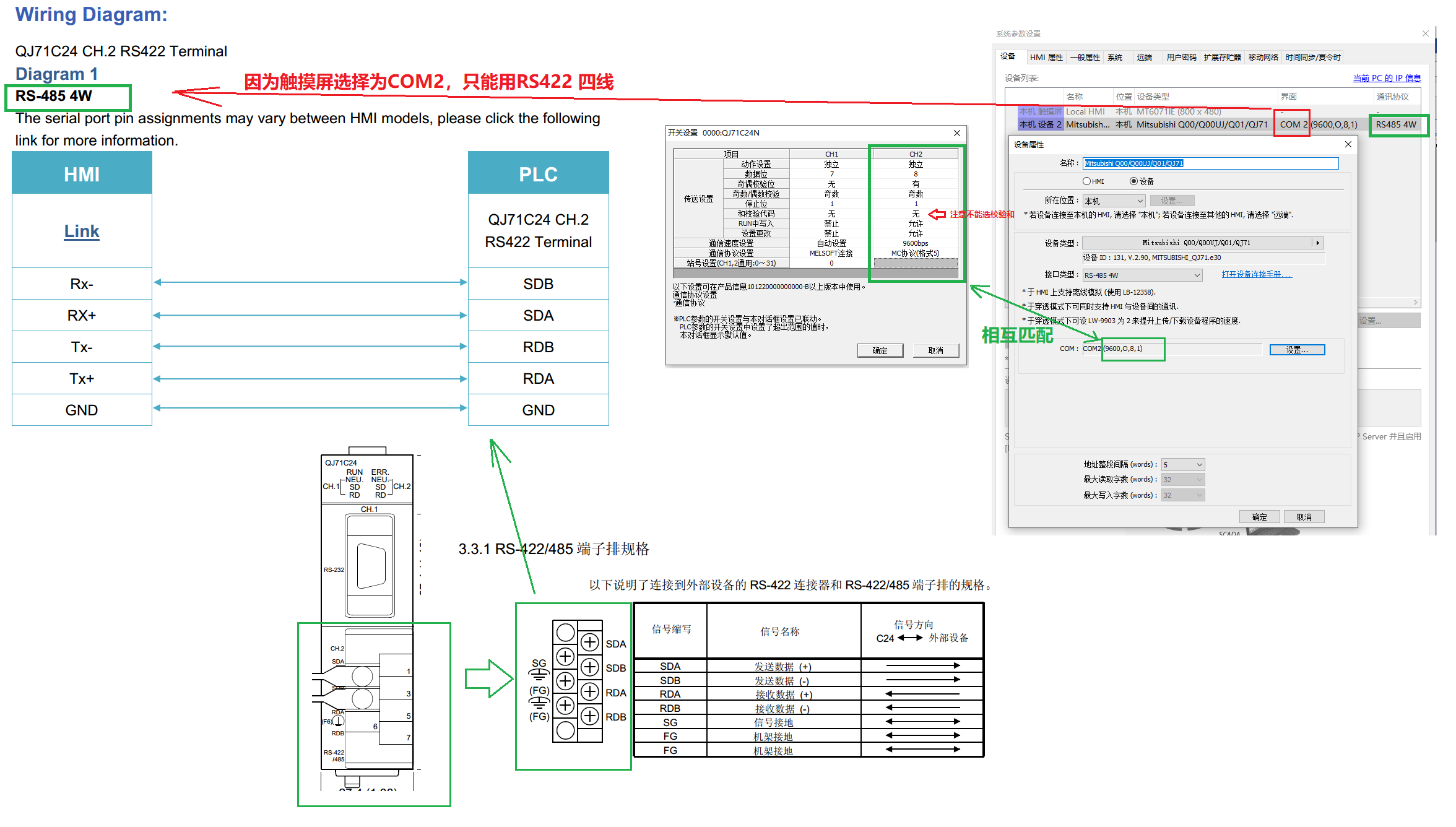

圖片：

看了一下，里面的細節有點意思，
觸摸屏你用的是通訊口COM2，所以只能支持RS422 四線或者是RS485兩線，不能使用RS232。
也就是QJ71C24N第一個通訊口不能用，因為第一個DB9口為232接口，不是RS422/485。

而威綸連接說明里是不支持兩線也就是RS485 2W的，樓主截圖中剛好選了RS485 2W。
如果是使用RS485 4W,那QJ71C24模塊那邊只能使用第二個通道，也就是模塊底下端子接線。

afengahong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 57 個
工控威望: 213 點
下載積分: 1453 分
在線時間: 16(小時)
注冊時間: 2009-02-05
最后登錄: 2024-11-21
查看afengahong的主題 / 回貼

2樓發表于: 2021-12-22 13:40

只看該作者 | 小中大

現場比較遠，只放了三心線，沒辦法用422試。不然我選COM3試試。威綸通連接手冊里只講了422的接法，理由上485應該也是可以的。

liuchenghao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 114 點
下載積分: 638 分
在線時間: 30(小時)
注冊時間: 2016-11-24
最后登錄: 2024-06-07
查看liuchenghao的主題 / 回貼

3樓發表于: 2023-01-09 19:08

只看該作者 | 小中大

程序能分享一下嗎
