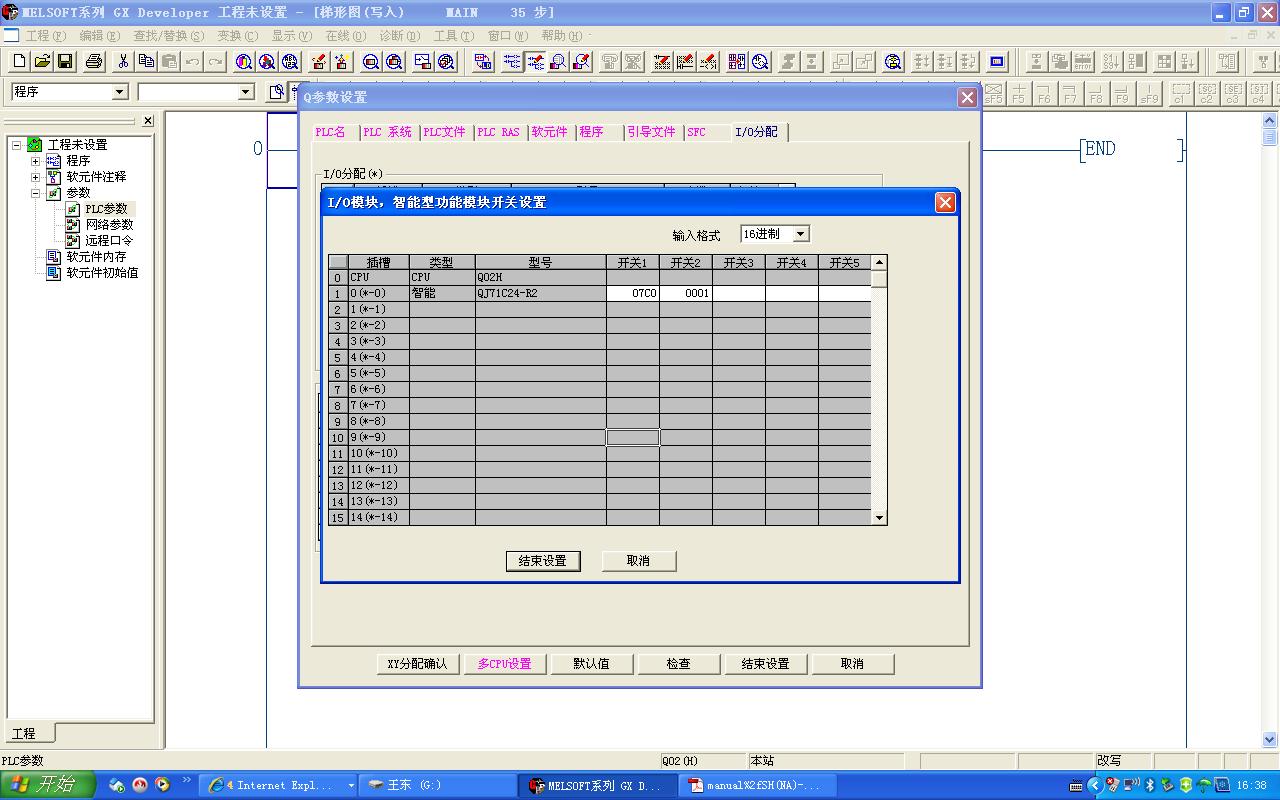

在開關量開關1設置里，下圖07C0代表一個十六進制的字  B0-B7的八位是用來設置基本傳送參數
位    說明                OFF 0                 ON 1           備注
b0      操作設置             獨立         關聯     通道1 必須設置為關
b1 數據位                   7個        8個       不包括奇偶校驗位
b2 奇偶校驗位               無          有        垂直校驗
b3 偶奇校驗                 奇          偶        僅奇偶校驗位設置為有時有效
b4 停止位                   1個         2個             —
b5 和數校驗碼                無         有 —
b6 RUN 期間寫               禁止       允許 —
b7 設置修改                  禁止       允許 —
B8-B15是通訊速率的設定
50bps        0FH       38400bps    09H
300bps      00H        115200bps  0BH
600bps      01H
1200bps    02h
2400bps    03H
4800bps    04H
9600bps    05H
14400bps  06H
19200 bps  07H
開關2設置通道1端的通訊協議設置：
通訊協議設置通道 1 端開關 2 通道2 端開關 4
設置號 說明 備注
0H GX Developer 連接自動設置 GX Developer 的通訊速率和傳送規格
1H 格式 1
2H 格式 2
3H 格式 3
4H 格式 4
用于在A 兼容1C 幀或QnA 兼容2C/3C/4C 幀的指定形式中通過ASCII
碼進行通訊
5H
MC 協議
格式 5 用于在QnA 兼容4C 幀中通過二進制碼進行通訊
6H 無順序協議 用于使用無順序協議的通訊
7H 雙向協議 用于使用雙向協議的通訊
8H 鏈接運行設置用
通道 1 和通道2 接口用在鏈接運行中時設置為通道1 端按照通道2 端
的通訊協議運行
9H 至 DH 設置禁止 —
EH ROM/RAM/開關測試用于模塊的自診斷
FH 各別站回路測試 用于檢查模塊每個接口的運行

開關5是通道1與通道2的共同設置，是用來設置該通訊模塊的站點的

廢話，三菱的串行通訊模塊說明書(基礎篇）上有
