工控人家園 歐姆龍工控論壇 求CJ1M的串口下載線接線圖和PLC通信線接線圖

xdaeinri

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 140 點
下載積分: 1376 分
在線時間: 22(小時)
注冊時間: 2012-08-17
最后登錄: 2024-07-13
查看xdaeinri的主題 / 回貼

樓主發表于: 2012-09-13 17:53

只看樓主 | 小中大

求CJ1M的串口下載線接線圖和PLC通信線接線圖
或者知道在那個手冊有的說下也行。。。謝謝

251583561

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1898 個
工控威望: 4546 點
下載積分: 7713 分
在線時間: 1445(小時)
注冊時間: 2008-07-03
最后登錄: 2025-06-25
查看hlq_0815的主題 / 回貼

1樓發表于: 2012-09-14 09:22

只看該作者 | 小中大

查找各自的操作手冊

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

曉進9548

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 119 點
下載積分: 568 分
在線時間: 11(小時)
注冊時間: 2012-08-24
最后登錄: 2022-05-01
查看曉進9548的主題 / 回貼

2樓發表于: 2012-09-21 16:35

只看該作者 | 小中大

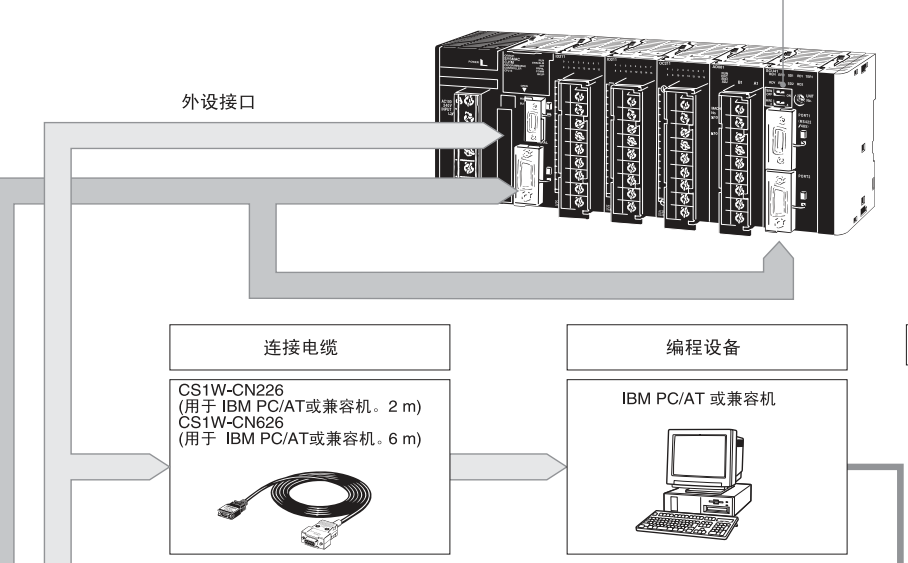

圖片：

這個可能是的

xdaeinri

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 140 點
下載積分: 1376 分
在線時間: 22(小時)
注冊時間: 2012-08-17
最后登錄: 2024-07-13
查看xdaeinri的主題 / 回貼

3樓發表于: 2012-10-05 15:00

只看該作者 | 小中大

我找到了，經試用OK。分享下。。。
OMRON  PLC連計算機的串口RS232線：
XW2Z-200S-CV  2米
PC母頭           PLC公頭
2-------------------2
3-------------------3
5-------------------9
7-------------------5
8-------------------4
