楼主  发表于: 2014-09-01 13:30
只看楼主 | 小 中 大
[upload=2][upload=1][upload=1][upload=1][upload=1] 大家好，我有一台欧姆龙PLC，型号为CP1H-X40DT-D，不小心烧坏了，拆下来以后发现最下面的那个板上的一个电阻烧坏了，电阻标号是F1，我查了一下，F1是保险电阻的意思，请问大家，这个F1的阻值是多少啊？[upload=1]？？？ [upload=1][upload=1]
小小蜗牛
级别: 网络英雄

精华主题: 1 篇
发帖数量: 1230 个
工控威望: 10702 点
下载积分: 43442 分
在线时间: 1802(小时)
注册时间: 2014-07-12
最后登录: 2025-05-29
查看小小蜗牛的 主题 / 回贴
1楼  发表于: 2014-09-01 15:35
只看该作者 | 小 中 大
F1保险电阻烧坏了,一定要检查电源开关管是否损坏。
xyz444
级别: 探索解密
精华主题: 0
发帖数量: 36 个
工控威望: 132 点
下载积分: 3067 分
在线时间: 24(小时)
注册时间: 2014-08-29
最后登录: 2019-11-08
查看xyz444的 主题 / 回贴
2楼  发表于: 2014-09-01 22:22
只看该作者 | 小 中 大
开关电源板子上的东西吧.


断开与plc主板的连接线.换上电阻后测试输出电压..不然也许会扩散损坏范围.

如果是看不见电阻的阻值了..最好能够拍pcb板子的正反面清晰图上来.大家帮忙分析分析.

你的图都挂了
楼主留言：
真诚感谢！
1052227188
级别: 探索解密
精华主题: 0
发帖数量: 12 个
工控威望: 106 点
下载积分: 606 分
在线时间: 9(小时)
注册时间: 2014-08-27
最后登录: 2014-09-19
查看1052227188的 主题 / 回贴
3楼  发表于: 2014-09-02 14:25
只看该作者 | 小 中 大
[upload=2]
1052227188
级别: 探索解密
精华主题: 0
发帖数量: 12 个
工控威望: 106 点
下载积分: 606 分
在线时间: 9(小时)
注册时间: 2014-08-27
最后登录: 2014-09-19
查看1052227188的 主题 / 回贴
4楼  发表于: 2014-09-02 14:26
只看该作者 | 小 中 大

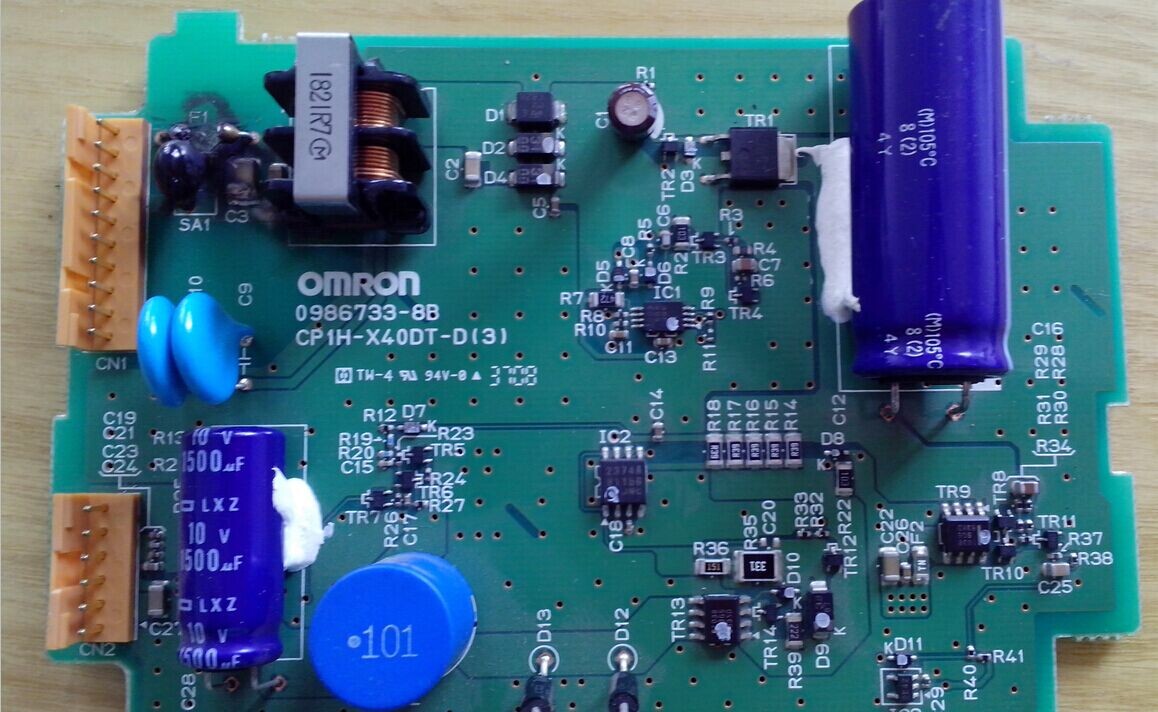

图如下：
amw525022717
级别: 略有小成
精华主题: 0
发帖数量: 172 个
工控威望: 315 点
下载积分: 20866 分
在线时间: 150(小时)
注册时间: 2014-05-21
最后登录: 2025-04-21
查看amw525022717的 主题 / 回贴
5楼  发表于: 2014-09-03 21:07
只看该作者 | 小 中 大
电源接入是否符号要求，如果是应检查开关电源
junyuansun
级别: 正式会员
精华主题: 0
发帖数量: 5 个
工控威望: 94 点
下载积分: 629 分
在线时间: 1(小时)
注册时间: 2014-09-16
最后登录: 2014-12-22
查看junyuansun的 主题 / 回贴
6楼  发表于: 2014-09-16 17:25
只看该作者 | 小 中 大
换一个小点的保险试下，300毫安的。
