工控人家園 歐姆龍工控論壇 求助歐姆龍E5CN-Q2T溫控器接線問題

vir智能

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 200 點
下載積分: 851 分
在線時間: 44(小時)
注冊時間: 2017-06-09
最后登錄: 2022-05-15
查看vir智能的主題 / 回貼

樓主發表于: 2018-05-16 22:36

只看樓主 | 小中大

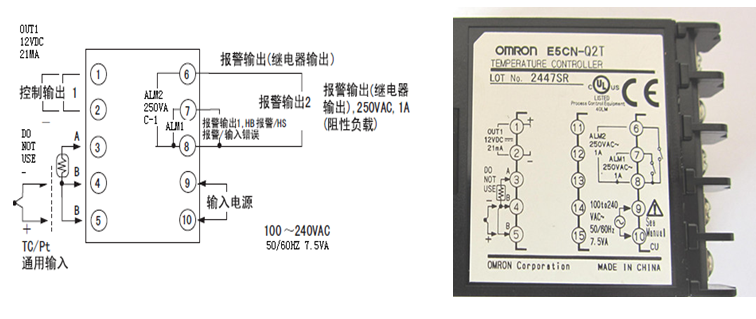

圖片：

報警輸出的6，7，8號端口怎樣與PLC相接，圖上的250VAC是輸出的電壓值嗎，不是很明白？

1406606700

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 208 個
工控威望: 1131 點
下載積分: 3718 分
在線時間: 409(小時)
注冊時間: 2016-10-12
最后登錄: 2025-09-04
查看1406606700的主題 / 回貼

1樓發表于: 2018-05-17 08:44

只看該作者 | 小中大

就跟繼電器的輔助觸點一樣接，，

wcb516358

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 217 點
下載積分: 1488 分
在線時間: 52(小時)
注冊時間: 2015-10-22
最后登錄: 2025-08-18
查看wcb516358的主題 / 回貼

2樓發表于: 2018-05-17 08:53

只看該作者 | 小中大

以NPN接法為例：8腳是公共端（接負極），6腳和7腳接X10、X11即可。250V 1A是代表這個678腳最大可以通過250V電壓和1A電流。比喻你想用這個報警點驅動繼電器或者接觸器是沒問題的。但是你想用這個電驅動電加熱器的話。。就呵呵了，會燒的

本帖最近評分記錄：

下載積分:+5(kunchao1) 熱心助人！

下載積分:+1(vir智能) 好貼好貼！

騎著兔子攆狗

初學，請多關照！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 244 個
工控威望: 370 點
下載積分: 11699 分
在線時間: 288(小時)
注冊時間: 2015-12-07
最后登錄: 2025-04-18
查看騎著兔子攆狗的主題 / 回貼

3樓發表于: 2018-05-19 09:06

只看該作者 | 小中大

就是一個1A的繼電器，常開，常閉

494987942

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 144 點
下載積分: 1837 分
在線時間: 15(小時)
注冊時間: 2018-06-23
最后登錄: 2025-07-31
查看494987942的主題 / 回貼

4樓發表于: 2018-08-01 17:46

只看該作者 | 小中大

按照繼電器觸點接線

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 1172 點
下載積分: 13920 分
在線時間: 314(小時)
注冊時間: 2017-04-12
最后登錄: 2025-09-05
查看工控菜鳥的主題 / 回貼

5樓發表于: 2018-08-06 11:54

只看該作者 | 小中大

無源觸點，相當于一個開關
