樓主發表于: 2024-11-05 11:00

只看樓主 | 小中大

圖片：

這個只是我自己配的不會報錯的，具體怎么配，對應變量是什么，有大佬知道對說明書是什么嘛

工控小白鼠.

IP跨網段耦合器，遠程IO，PLC串口轉網口橋接器

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 516 個
工控威望: 2524 點
下載積分: 2465 分
在線時間: 559(小時)
注冊時間: 2022-09-01
最后登錄: 2025-08-29
查看工控小白鼠.的主題 / 回貼

1樓發表于: 2024-11-05 11:07

只看該作者 | 小中大

軸CIA402配置，你需要什么就配置什么，一般軟件會默認常用的吧，可以看一下官方手冊或者自己摸索

IP跨網段耦合器，modbus轉profinet網關，PLC串口轉網口橋接器，國產SMART200系列PLC，profinet，Ethernet IP，CC-Link IE，modbusTCP遠程IO模塊，需要聯系高邁德科技-謝工18926207523
淘寶小店 https://shop483911559.taobao.com/

zzdman

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 64 點
下載積分: 110 分
在線時間: 7(小時)
注冊時間: 2023-06-30
最后登錄: 2025-02-28
查看zzdman的主題 / 回貼

2樓發表于: 2024-11-05 11:24

只看該作者 | 小中大

引用
引用第1樓工控小白鼠.于2024-11-05 11:07發表的 :
軸CIA402配置，你需要什么就配置什么，一般軟件會默認常用的吧，可以看一下官方手冊或者自己摸索

這個我之前試過了，他有部分是必須要配的，然后有一部分不配也不會報錯，但是會丟失一些軸運動的參數，像具體位置和當前速度這些。
我是沒找到對應手冊，自己對應配著也能用，但是想順便找一找，看看能不能找到具體的對應變量，知其然也要知其所以然嘛

ezio2016

工控小白

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 340 點
下載積分: 1031 分
在線時間: 133(小時)
注冊時間: 2016-08-05
最后登錄: 2025-08-29
查看ezio2016的主題 / 回貼

3樓發表于: 2024-11-05 19:34

只看該作者 | 小中大

看你這個節點的名稱，估計也不是歐姆龍的伺服。

要么直接到歐姆龍的技術，問一下有沒有你圖中伺服品牌的樣例程序。

要么就找回伺服廠家要伺服手冊和使用樣例。

huo675507840

有時候，選擇大于努力！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 659 點
下載積分: 5383 分
在線時間: 10(小時)
注冊時間: 2024-06-11
最后登錄: 2025-08-31
查看huo675507840的主題 / 回貼

4樓發表于: 2024-11-22 09:24

只看該作者 | 小中大

帶星的配上，其他看需求了，最好和伺服廠家技術溝通一下需要怎么配置

wencong_ee

級別: 正式會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 21 個
工控威望: 60 點
下載積分: 31 分
在線時間: 8(小時)
注冊時間: 2024-12-03
最后登錄: 2025-04-24
查看wencong_ee的主題 / 回貼

5樓發表于: 2024-12-05 10:55

只看該作者 | 小中大

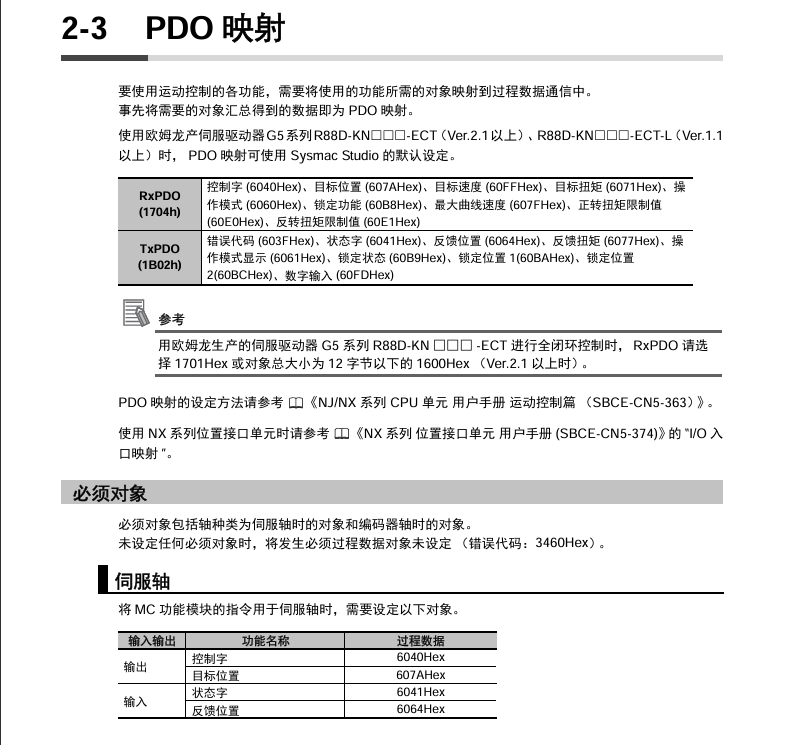

圖片：

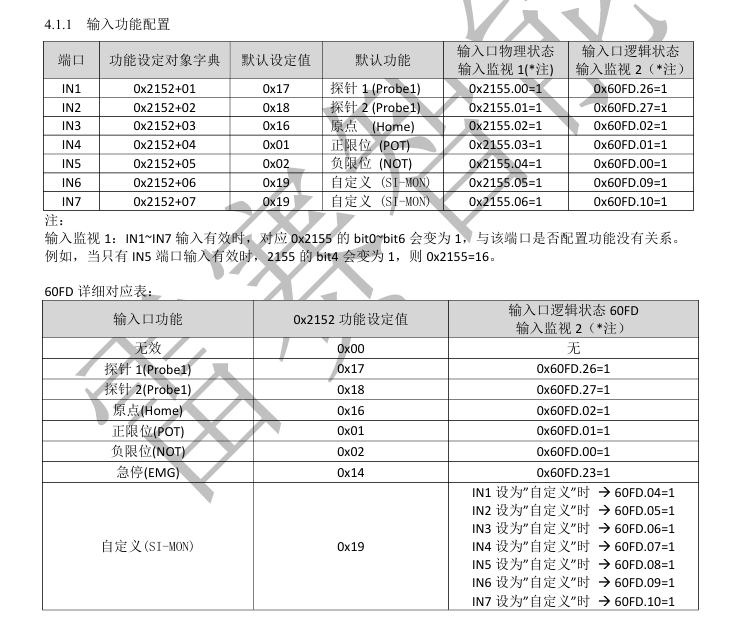

PDO映射的各個參數的說明可以參考這張圖片，基本上所有的控制字和狀態字對應的編號都是標準的，對于不同的品牌商需要確定的是PDO映射里面的 60FD 項，
一般情況
60FDh-00.1 --正限位開關，
60FDh-00.0 --負限位開關，
60FDh-00.2 --原點開關，
驅動器引腳接線需要按照驅動器說明書來進行確定例如：引腳1 ---- 正限位對應的映射地址為 60FDh-00.1
