樓主發表于: 2011-10-06 15:26

只看樓主 | 小中大

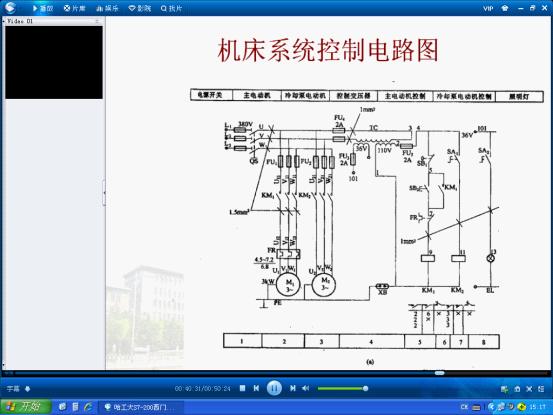

請問一下,圖形右下角的觸點及數字2,3,6表達了什么意思

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3553(小時)
注冊時間: 2007-09-03
最后登錄: 2025-07-29
查看雪花飄飄的主題 / 回貼

1樓發表于: 2011-10-06 16:05

只看該作者 | 小中大

那個數字的含義是：指示KM1接觸器的觸點在圖紙的第2列3列6列中。
樓主看一下下面有一行1-8的數字那是圖紙所指出列的標示。

樓主留言：

熱心助人

ying-feng

一般情況下人的眼睛是黑的，心是紅的；要是眼睛變紅了心就會變黑

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 460 個
工控威望: 648 點
下載積分: 2649 分
在線時間: 182(小時)
注冊時間: 2011-08-12
最后登錄: 2025-06-19
查看ying-feng的主題 / 回貼

2樓發表于: 2011-10-06 16:28

只看該作者 | 小中大

沒看懂。電路很簡單，最上面一行就是把電路分成七個部分，與下面對應的

臥龍灣

學習是寶

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 369 個
工控威望: 684 點
下載積分: 17071 分
在線時間: 338(小時)
注冊時間: 2010-03-08
最后登錄: 2025-08-19
查看臥龍灣的主題 / 回貼

3樓發表于: 2011-10-06 18:01

只看該作者 | 小中大

一樓說的對而且詳細

zhangli019

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2465 點
下載積分: 1907 分
在線時間: 136(小時)
注冊時間: 2011-02-18
最后登錄: 2024-01-27
查看zhangli019的主題 / 回貼

4樓發表于: 2011-10-06 18:41

只看該作者 | 小中大

恩，一樓有理！！

給我一根杠桿，一個支點

tianlizhu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 391 點
下載積分: 835 分
在線時間: 424(小時)
注冊時間: 2010-12-28
最后登錄: 2023-09-05
查看tianlizhu的主題 / 回貼

5樓發表于: 2011-10-06 18:44

只看該作者 | 小中大

一樓說得有道理

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

6樓發表于: 2011-10-06 18:47

只看該作者 | 小中大

相當于坐標
