樓主  發表于: 2008-04-27 11:56
圖片：

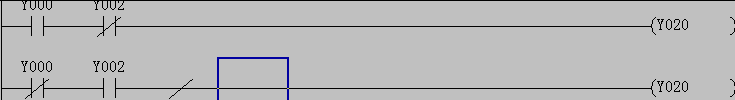

因小弟初學PLC，所以請大哥大姐們幫看一下這個梯形圖是否合理，可不可以這樣驅動同一樣線圈，我是想驅動Y020去控制步進驅動器的正反轉的，驅動器是以通斷來實現正反轉的。我是想同一時刻只有Y000或者Y002有輸出，所以可以驅動，但是不知這樣是否合理。請指導
yzr520
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 215 點
下載積分: 723 分
在線時間: 12(小時)
注冊時間: 2008-03-25
最后登錄: 2018-07-05
查看yzr520的 主題 / 回貼
1樓  發表于: 2008-04-27 12:24
謝謝，那正轉信號Y000和反轉信號Y002輸出如何只驅動一個線圈使其輸出高低電平？
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9286 分
在線時間: 9654(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-11
查看cvlsam的 主題 / 回貼
2樓  發表于: 2008-04-27 16:11
如果把兩個梯級使用連線連起來，就避免了雙線圈輸出。

同時，如果連接了起來，就成了單按鈕輸出，缺陷在于應該使用上升沿，如LDP指令。

問題在于：單按鈕起停只能表達兩種狀態，即輸出與非輸出，而樓主如果是正反轉的話，那么加上停止的話就需要能表達三種狀態，如果樓主不需要停止的話，那么該回路就可以了，但是這樣的控制在實際的使用中有何意義？難道電機永遠不需要維護？

使用計數器+比較指令就可以實現多種狀態的控制。

以上！

Good Luck！
wangdaokuan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangdaokuan的 主題 / 回貼
3樓  發表于: 2008-04-27 19:21
我一般很少使用取反        覺得沒什么用
劉建勇
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看劉建勇的 主題 / 回貼
4樓  發表于: 2008-04-28 09:26
學習了!
946821
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 215 點
下載積分: 746 分
在線時間: 13(小時)
注冊時間: 2008-04-26
最后登錄: 2023-12-08
查看946821的 主題 / 回貼
5樓  發表于: 2008-04-28 19:39
只要連起來就好了啊
basicplc
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看basicplc的 主題 / 回貼
6樓  發表于: 2008-04-28 19:49
cvlsam講得好詳細，學識中
chuangbin
級別: 略有小成
精華主題: 0
發帖數量: 70 個
工控威望: 209 點
下載積分: 476 分
在線時間: 159(小時)
注冊時間: 2008-04-17
最后登錄: 2024-01-20
查看chuangbin的 主題 / 回貼
7樓  發表于: 2008-04-28 21:05
周建鋒
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看周建鋒的 主題 / 回貼
8樓  發表于: 2008-04-29 09:25

王睿
一切隨意
級別: 網絡英雄
精華主題: 0
發帖數量: 987 個
工控威望: 6748 點
下載積分: 31090 分
在線時間: 437(小時)
注冊時間: 2008-03-20
最后登錄: 2025-03-26
查看王睿的 主題 / 回貼
9樓  發表于: 2008-04-29 21:00
學習了
yeyhx
愛雖沒有說出口, 但并不代表不愛!!!
級別: 略有小成
精華主題: 0
發帖數量: 463 個
工控威望: 422 點
下載積分: 1168 分
在線時間: 36(小時)
注冊時間: 2007-04-20
最后登錄: 2023-06-05
查看yeyhx的 主題 / 回貼
10樓  發表于: 2008-04-30 12:30
看不明白那個取反在這里是起什么作用的
工控技術討論群火爆招人中：32853037
群里不定期贈送群友視頻教程，不帶嘴的免進。

GOOD  LUCK
了卻一段情緣，成就一翻事業！
yeyhx
愛雖沒有說出口, 但并不代表不愛!!!
級別: 略有小成
精華主題: 0
發帖數量: 463 個
工控威望: 422 點
下載積分: 1168 分
在線時間: 36(小時)
注冊時間: 2007-04-20
最后登錄: 2023-06-05
查看yeyhx的 主題 / 回貼
11樓  發表于: 2008-04-30 12:30
看不明白那個取反在這里是起什么作用的
工控技術討論群火爆招人中：32853037
群里不定期贈送群友視頻教程，不帶嘴的免進。

GOOD  LUCK
了卻一段情緣，成就一翻事業！
