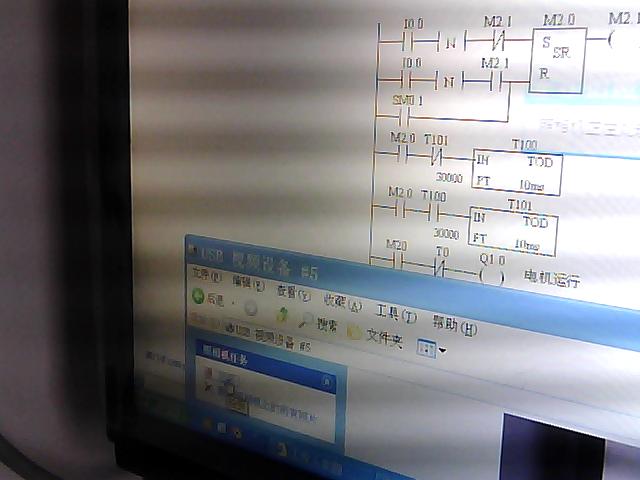

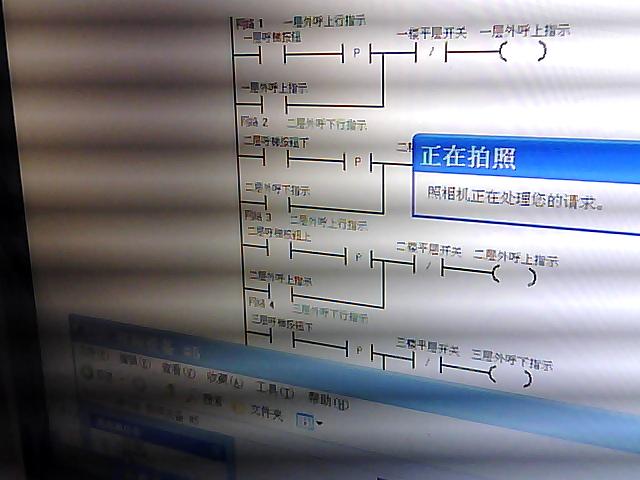

 梯形图中的触点中的P和N是表示边沿指令吗？是的话表示的是哪个的边沿检测呢？还有那个方块里的SR 是什么意思?是置位和复位吗？为什么用这个方块来表示呢？为什么不用（S）和（R）也是置位和复位？
[ 此帖被huxupin在2012-04-24 14:41重新编辑 ]
cvlsam
富士低压，POD（觸摸屏），PLC专卖
级别: VIP会员

精华主题: 3 篇
发帖数量: 6806 个
工控威望: 38410 点
下载积分: 9892 分
在线时间: 9671(小时)
注册时间: 2006-09-13
最后登录: 2025-05-29
查看cvlsam的 主题 / 回贴
1楼  发表于: 2012-04-24 14:15
只看该作者 | 小 中 大
P：上升沿
N：下降沿
SR： 置位复位   ，置位优先，对应的还有RS，即复位优先。

Regards
楼主留言：
（S）和（R）也是置位和复位，为什么要用这个方块来表示置位和复位呢？
wwcwwc
级别: VIP会员

精华主题: 0
发帖数量: 3398 个
工控威望: 3196 点
下载积分: 70572 分
在线时间: 1607(小时)
注册时间: 2008-04-20
最后登录: 2025-05-27
查看wwcwwc的 主题 / 回贴
2楼  发表于: 2012-04-24 16:17
只看该作者 | 小 中 大
（S）和（R）也是置位和复位，为什么要用这个方块来表示置位和复位呢？
是因为有那个优先的前提。
SR置位优先，RS复位优先。
西门子的“F1”帮助里有详细信息介绍。
huixiaxuema
工控我成长的家园
级别: 论坛先锋
精华主题: 0
发帖数量: 289 个
工控威望: 1214 点
下载积分: 1103 分
在线时间: 96(小时)
注册时间: 2010-01-14
最后登录: 2017-04-10
查看huixiaxuema的 主题 / 回贴
3楼  发表于: 2012-04-24 17:53
只看该作者 | 小 中 大
楼上说的很对
谢谢工控网,工控伴我长!
逍遥小柒
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看逍遥小柒的 主题 / 回贴
4楼  发表于: 2012-04-24 22:23
只看该作者 | 小 中 大
可以查看一下西门子的指令说明，这个应该很详细的
SR置位优先，就是说当置位输入为1时，不论复位输入1和0，输出结果都是1
RS复位优先，就是说当复位输入为0时，不论置位输入1和0，输出结果都是0
小东
感谢工控，我终于把西门子给安装好了！！！！
级别: 略有小成
精华主题: 0
发帖数量: 56 个
工控威望: 416 点
下载积分: 1107 分
在线时间: 48(小时)
注册时间: 2011-12-13
最后登录: 2015-08-05
查看小东的 主题 / 回贴
5楼  发表于: 2012-04-24 22:33
只看该作者 | 小 中 大
同意1楼说法，在不同情况有不同的要求，就有不同使用
liubing3620
小菜鸟，学工控！~~~
级别: 网络英雄
精华主题: 0
发帖数量: 436 个
工控威望: 5061 点
下载积分: 9255 分
在线时间: 313(小时)
注册时间: 2011-12-17
最后登录: 2024-03-11
查看liubing3620的 主题 / 回贴
6楼  发表于: 2012-04-25 09:16
只看该作者 | 小 中 大
同意一楼~~~~~~~~~~~~~~~~
zcspgs
级别: 探索解密
精华主题: 0
发帖数量: 10 个
工控威望: 195 点
下载积分: 1552 分
在线时间: 5(小时)
注册时间: 2007-01-29
最后登录: 2017-02-09
查看zcspgs的 主题 / 回贴
7楼  发表于: 2012-04-25 11:17
只看该作者 | 小 中 大
P：上升沿
N：下降沿
SR： 置位复位   ，置位优先，对应的还有RS，即复位优先。
