工控人家園 觸摸屏技術論壇 請指教步科觸摸屏與電腦串口通信線的制作

我就去旅游

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 241 點
下載積分: 4184 分
在線時間: 91(小時)
注冊時間: 2010-06-14
最后登錄: 2023-07-14
查看我就去旅游的主題 / 回貼

樓主發表于: 2012-06-06 10:07

只看樓主 | 小中大

如題，屏的型號是MT506T,求九針公頭與母頭的接線圖。本人初學觸摸屏，請老師們賜教！

xulileigh

學海無涯諾亞舟....

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 162 點
下載積分: 728 分
在線時間: 134(小時)
注冊時間: 2010-04-19
最后登錄: 2014-04-30
查看xulileigh的主題 / 回貼

1樓發表于: 2012-06-12 09:40

只看該作者 | 小中大

圖片：

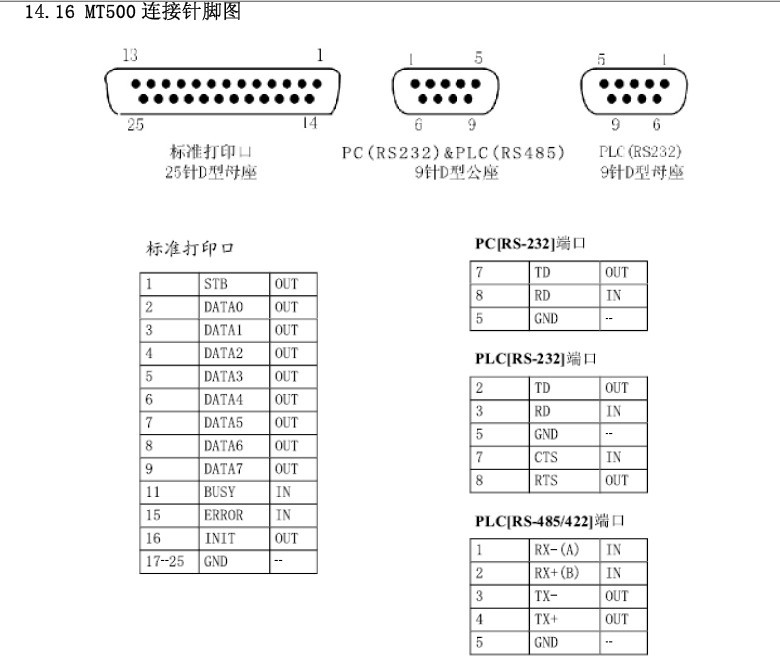

MT500的引腳定義圖如下圖。使用手冊上有的哦~

txb909038

原Eview/Kinco售后維修工程師

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 92 個
工控威望: 320 點
下載積分: 473 分
在線時間: 62(小時)
注冊時間: 2008-05-28
最后登錄: 2025-05-05
查看txb909038的主題 / 回貼

2樓發表于: 2012-06-15 01:24

只看該作者 | 小中大

MT500系列觸摸屏下載線接線圖:針腳定義 PC端:2/3/5 觸摸屏端:7/8/5 接線方法: 2-7 3-8 5-5 由于2邊的都是九針母頭,請注意不要插反了

我于12月份從EVIEW離職,創建了上海人機，田小波18616658700，提供Kinco/Eview / 威綸通/三菱/海泰克/普洛菲斯/西門子/富士/白光/歐姆龍等觸摸屏主板芯片級維修服務,地址:上海市松江區九亭鎮淶坊路599弄38號702室
