樓主發表于: 2013-05-27 21:57

只看樓主 | 小中大

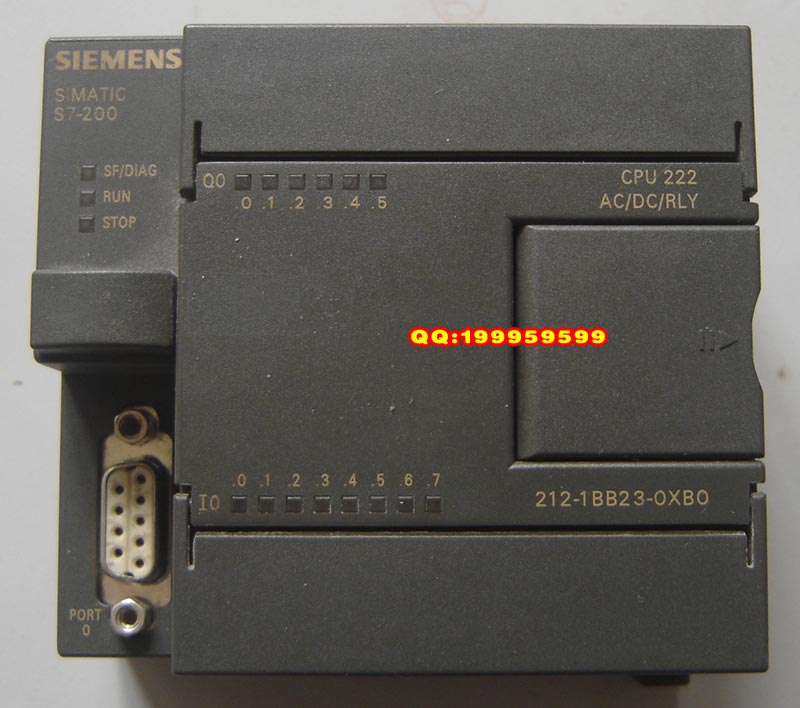

西門子S7-200 CPU222 PLC指示燈不亮，沒有24V輸出。找一張美國產S7-200電路圖做參考.

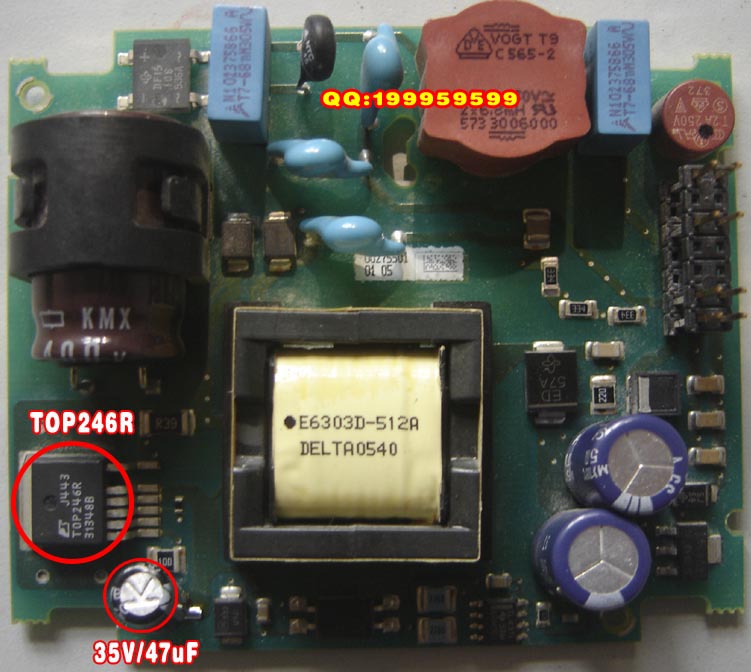

找到電源板，檢查電源管TOP246R， C腳無輸出。更換TOP246R。檢查電容25V/47uF,容量不足，用普通35V/47uF電容代換。

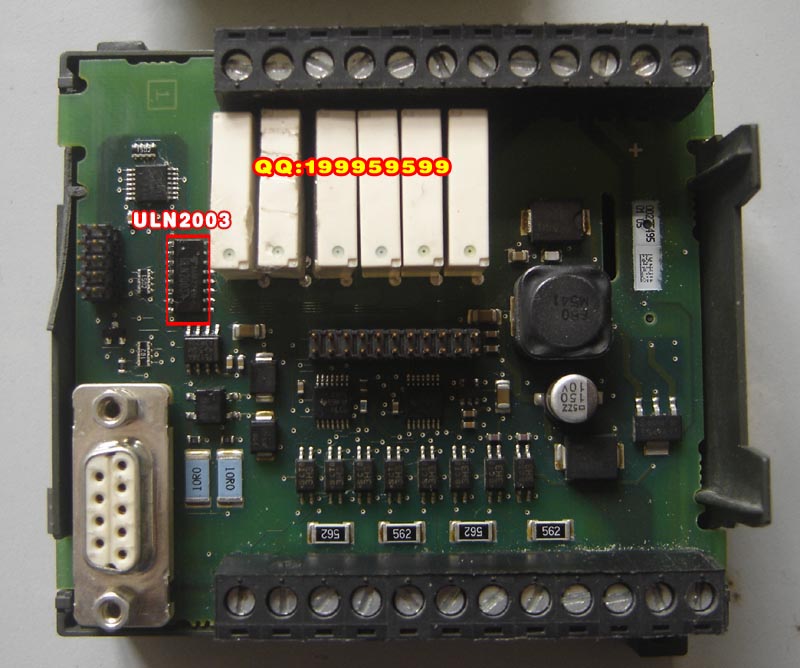

更換以后電源正常，有24V輸出。接上數據線，傳入輸出點檢測程序，發現輸出04點繼電器無動作，單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003，該IC15腳接04點繼電器，查15腳無輸出，更換ULN2003一切正常。

[ 此帖被makou在2013-05-27 22:02重新編輯 ]

lzzqh8

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-04-23
查看lzzqh8的主題 / 回貼

1樓發表于: 2013-05-27 22:17

只看該作者 | 小中大

學習 一下,謝謝

clg01866

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 143 個
工控威望: 373 點
下載積分: 11959 分
在線時間: 123(小時)
注冊時間: 2011-03-28
最后登錄: 2025-05-08
查看clg01866的主題 / 回貼

2樓發表于: 2013-05-27 23:02

只看該作者 | 小中大

路過

guyuming4

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 169 點
下載積分: 873 分
在線時間: 4(小時)
注冊時間: 2013-05-02
最后登錄: 2014-07-09
查看guyuming4的主題 / 回貼

3樓發表于: 2013-05-28 15:26

只看該作者 | 小中大

學習一下，新手請多多關照

王生彬

王生斌

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 640 個
工控威望: 1793 點
下載積分: 6033 分
在線時間: 255(小時)
注冊時間: 2007-09-07
最后登錄: 2025-05-07
查看王生彬的主題 / 回貼

4樓發表于: 2013-05-28 19:42

只看該作者 | 小中大

pengxiaowu12

隨便逛逛

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 1455 點
下載積分: 6791 分
在線時間: 86(小時)
注冊時間: 2010-03-10
最后登錄: 2023-06-21
查看pengxiaowu12的主題 / 回貼

5樓發表于: 2013-05-28 19:53

只看該作者 | 小中大

學習 一下了,謝謝

lintaoren

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 164 點
下載積分: 2781 分
在線時間: 20(小時)
注冊時間: 2013-05-15
最后登錄: 2013-07-02
查看lintaoren的主題 / 回貼

6樓發表于: 2013-05-28 19:56

只看該作者 | 小中大

謝謝樓主!學習學習

tom541100

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 491 個
工控威望: 535 點
下載積分: 15291 分
在線時間: 252(小時)
注冊時間: 2007-09-02
最后登錄: 2024-01-08
查看tom541100的主題 / 回貼

7樓發表于: 2013-05-28 20:10

只看該作者 | 小中大

LN2003應該是反相器。TOP246R是怎么換下來的？？熱風搶？？

woshou

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 121 點
下載積分: 1136 分
在線時間: 6(小時)
注冊時間: 2013-03-17
最后登錄: 2014-09-13
查看woshou的主題 / 回貼

8樓發表于: 2013-05-28 20:19

只看該作者 | 小中大

學習一下

美芝sun

盡力做到更好

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 197 個
工控威望: 367 點
下載積分: 12390 分
在線時間: 183(小時)
注冊時間: 2011-06-25
最后登錄: 2024-10-24
查看美芝sun的主題 / 回貼

9樓發表于: 2013-05-28 20:19

只看該作者 | 小中大

引用
引用第7樓tom541100于2013-05-28 20:10發表的 :
LN2003應該是反相器。TOP246R是怎么換下來的？？熱風搶？？

火焰焊槍可以不

makou

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 87 個
工控威望: 228 點
下載積分: 644 分
在線時間: 598(小時)
注冊時間: 2009-08-15
最后登錄: 2025-05-08
查看makou的主題 / 回貼

10樓發表于: 2013-05-28 20:35

只看該作者 | 小中大

引用
引用第7樓tom541100于2013-05-28 20:10發表的 :
LN2003應該是反相器。TOP246R是怎么換下來的？？熱風搶？？

ULN2003 是晶體管陣列驅動電路，很多數碼管顯示電路都用他。TOP246R；烙鐵和風槍都可以取下。

plc學者

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 190 個
工控威望: 362 點
下載積分: 3341 分
在線時間: 379(小時)
注冊時間: 2011-07-18
最后登錄: 2025-05-07
查看plc學者的主題 / 回貼

11樓發表于: 2013-05-28 21:42

只看該作者 | 小中大

樓主太強大了
